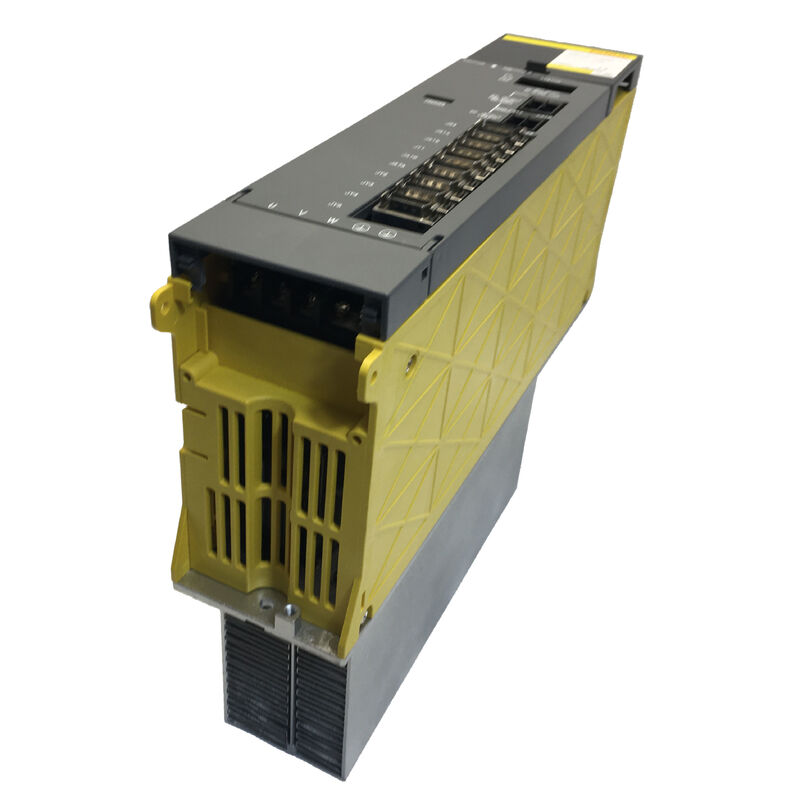

FANUC A06B-6102-H230 AC Servo Amplifier Birimi Ürün Tanımı

Üç Eksen, İki Sürücü, Bir Kritik Fark

1990'ların sonlarından 2000'lerin başlarından FANUC kontrolü altındaki bir işleme merkezine gidin ve sürücü dolabını açın.X ve Y eksenleri bir çift eksenli servo amplifier modülü tarafından hizmet bulacaksınız, ve Z ekseni ′′ kesme aracının tüm ağırlığını taşıyan dikey iğne tüyü ′′ genellikle anlamlı derecede daha yüksek akım derecesine sahip bir modül tarafından ayrı bir şekilde ele alınır.Dikey yolculuk mekaniği, yerçekimi telafi, ve hızlı Z eksen hareketleri tork talepleri sadece sürücüden daha fazla gerektirir.

Bu A06B-6102-H230'un tasarlandığı ortam.ve bu aile içinde H230, H215'ten daha yüksek bir sürekli çıkış akımı seviyesine sahip iki eksenli bir modüldür.. yüklerin daha ağır olduğu ve akım taleplerinin daha büyük olduğu eksenler için,Bu sistem belirtilen varyant ve yanlış bir yerleştirme bir sürücü dolabına geri sorunu izleyebilir kadar termal aşırı yük alarmı üretmek için güvenilir bir yoldur.

Bu birim Japonya'da üretiliyor, CE sertifikalı ve yeni ve yenilenmiş durumda mevcuttur. Eğer H230 makinenizin belgelerinde ya da etiketteki numara modülün arızalı ise,okumaya devam edin.

H230 ve H215 Aynı Serisi, Farklı İşler

Bu iki bölüm numarası sadece arka kelimelerinde farklılık gösterdiğinden, doğrudan ele alınmaya değer.Hem A06B-6102-H215 hem de A06B-6102-H230 aynı FANUC α Serisi'nden çift eksenli modüllerdir., aynı iletişim arayüzü, aynı fiziksel biçim faktörü, aynı denetleyici uyumluluğu.

Her iki isimde de "2" iki eksenli konfigürasyonu doğruluyor. Son rakamlar "15" karşısında "30" farklı mevcut derecelendirme seviyelerini temsil ediyor.H230 bu hiyerarşide H215'ten daha üstte.Pratik anlamda bu, H230'un daha yüksek sürekli akım çekimi olan servo motorlara eşleştirildiği anlamına gelir: daha büyük eksenli motorlar, daha ağır yükler,veya motorun normal çalışma sırasında sürekli yüksek tork talebi gördüğü uygulamalar.

Bir H215'in H230'un belirtildiği yerlerde değiştirilmesi, hatta geçici olarak bile,hatta "sadece makineyi çalıştırmak için" Alarm, hafif işlerde hemen görünmeyebilir, bu da uyumsuzluğu başlangıçta görmezden gelmeyi kolaylaştırır ve hata ortaya çıktığında teşhisini zorlaştırır.Doğru düzeltme her zaman doğru derecelendirilmiş varyanttır..

H215'in belirtildiği yerde H230'u yerleştirmek için ters değiştirme, kendi risklerini taşır: güçlendirici akım değerleri için parametreler ayarlarının eşleşmesi gerekir,Ve burada bir uyumsuzluk düşük güç eksenlerinde istikrarsız akım düzenlemesine neden olabilirYanlış kısımların yer değiştirmesinin hiçbir yönü iyi değildir.

Özellikler

H230'un Uygulamada Nerede Gösterildiği

FANUC Serisi 16 veya 18 denetleyiciyi çalıştıran tipik üç eksenli dikey işleme merkezinde, tahrik dolabı eksen atama ve yük profili ile organize edilir.X ve Y eksenleri yatay masa hareketini yönetir.Z ekseni, genellikle hem kesme kuvvetlerine hem de iğne başının ağırlığına karşı koyması gereken bir top vida ile yerçekimi altında dikey konumlandırma ile ilgilenir.

Bu şekilde yapılandırılmış makineler için, Z eksenli tahrik modülü sıklıkla aynı dolaptaki X/Y modülünden daha yüksek bir akım değerine sahiptir.H230'un ortaya çıkma eğiliminde olduğu yer burası. Eksen sayısının daha yüksek olduğu için değil., ancak hizmet verdiği motor normal çalışma koşullarında daha hafif eksenlerdeki motorlardan daha fazla akım çekiyor.

Aynı mantık, ağır çaklı dönüş merkezlerinde veya bir eksenin büyük çaplı kesicileri agresif besleme hızlarında sürekli çalıştığı makinelerde de geçerlidir.Bu dolaplarda sürücü eşleştirme nadiren keyfi; makine üreticisi farklı eksen yükleri için farklı akım seviyeleri belirledi ve α Serisi parça numarası tam olarak bu mühendislik kararını kodlar.

Eğer bozulmuş sürücü, üç eksenli bir işleme merkezinde Z eksenine hizmet eden bir sürücü ise,H230 büyük olasılıkla bu yuva için doğru birimdir, ancak sadece eksen etiketinden varsaymak yerine her zaman makinenin belgelerine göre kontrol edin..

α Serisi Kurulumlarında Uzun Süre Sürüş Güvenilirliğini Neler Etkiler

Bu nesil FANUC sürücülerindeki servo amplifikatör ömrü termal yönetime yakından bağlıdır.İç IGBT modülleri ve kapı sürücüsü devreleri, akımın açılmasına orantılı olarak ısı üretir15 ya da 20 yıldır çalışan bir makine için, bu makine, bu makineyi daha fazla soğutmaya çalışır.Doğrudan güçlendirici modüllerine monte edilen fanlar en çok göz ardı edilen bakım öğeleri arasındadırlar. Sürekli çalışırlar., toz biriktirirler ve rulmanları bozulmaya başladığında hava akışı herhangi bir açık sesli uyarıdan önce düşer.

A drive that runs hot for months before failing may have damaged its internal circuitry beyond what external testing can fully reveal — which is one reason why a tested refurbished unit from properly decommissioned equipment is a more reliable option than a pulled unit of uncertain historyAmplifikatör modülündeki fanın değiştirilmesi, yeni bir sürücü kurulduğunda dolabın kapsamlı bir şekilde temizlenmesiyle birlikte, değiştirme ünitesinin kullanım ömrünü anlamlı bir şekilde uzatır.

α Serisi sürücülerindeki diğer yaygın arıza yolu, normal çalışma koşullarında bile yaşla birlikte bozulan DC otobüs kondansatörleridir.Aktif olarak kullanılmak yerine uzun süre depolanan birimlerde, kondansör durumunun, modülü izlenen bir çalışma süresiz kritik bir üretim makinesine yerleştirmeden önce doğrulanması gerekir.

Garanti, Durum ve Dönüş

Yeni birimlerkurulmamış orijinal stok, uygun şekilde paketlenmiş ve12 aylık garantiBunlar, duraklama süresi maliyetlerinin önemli olduğu ve güvenilirlik beklentilerinin yüksek olduğu üretim kritik makineler için doğru seçimdir.

Test edilen yenilenmiş birimlerBir şey taşı3 aylık garantive planlanan yedek parça programları, düşük kullanımlı makineler veya bütçenin birincil kısıtlama olduğu durumlar için uygundur.Uygulama özelliklerine göre doğrulanamayan birimler, görsel durumlarına bakılmaksızın listede yer almıyor..

Garanti talepleri için: hasar, eksik teslimat veya tanımlama uyumsuzlukları ile ilgili olarak, fotoğraf belgeleri ile birlikte, varış gününde veya sonraki iş gününde rapor edin.Normal işletme koşullarında alındıktan sonraki 4 gün içinde işlevsiz olduğu kanıtlanan üniteler iade edilebilir.. Garanti, yanlış kurulumdan, motor tarafındaki hatalardan veya teslimat sonrası ortaya çıkan parametrelerden kaynaklanan hasarı kapsamamaktadır. Geri gönderilen her birim üzerinde orijinal garanti etiketleri sağlam kalmalıdır.

Sipariş Logistiği

Gönderim:Ödeme onaylandıktan sonra 2 ila 4 iş günü.Taşıyıcılar:DHL ve FedEx uluslararası; Guangzhou depo alımı yerel olarak kullanılabilir.Kombinasyonlu nakliyeBirden fazla bileşen birlikte sipariş edildiğinde sunulmaktadır. Bu, tek bir makine için birkaç tahrik modülü satın alırken talep edilmeye değer.

Ödeme:Tüm sipariş değerleri için T / T banka transferi; 500 USD'ye kadar siparişler için PayPal ve Western Union.

Sınır ötesi alıcılar, tüm ithalat vergilerinden, vergilerinden ve varış ülkesi ücretlerinden sorumludur.

Sıkça Sorulan Sorular

S1: Makinemin sürücü dolabı iki A06B-6102 modülüne sahiptir. Biri H215 diğeri H230.

H215 ve H230 farklı mevcut derecelendirme seviyeleridir.ve CNC kontrolörünün servo parametresi ayarları her bir sürücü yuvasındaki belirli amplifier varyantına uymak için yapılandırılmıştırEğer H230'u daha önce H215 çalışan bir yuvaya yüklerseniz,Bu eksen için parametre verilerinin farklı amplifier özelliklerini yansıtacak şekilde güncellenmesi gerekecek ̇ yoksa mevcut düzenleme davranışı yanlış olacaktır.. Her bir varyant için ayrı yedek parçalar tutmak, her iki tip de kullanıldığı bir makine için en güvenli yaklaşımdır.Değişimi doğrulamak için gereken mühendislik çalışmaları kasıtlı olarak yapılmalı ve belgelenmelidir., varsayılmadı.

S2: Sipariş vermeden önce, makinemin Z-eksenli yuvasının hangi α Serisi çift eksenli varyantını gerektirdiğini nasıl doğrulayabilirim?

En güvenilir kaynak, makinenin elektrik belgeleridir. Makine üreticilerinin bakım kılavuzuna dahil ettiği sürücü atama şeması veya parametreler bilgi sayfası.Bu eksen tarafından amplifier modelini belirleyecektirİkinci kaynak, arızalı ünitenin kendi isim plakasıdır: ünite işlevsiz olsa bile, modül kabınındaki parça numarası etiketi okunmalıdır.CNC denetleyicisinin depolanan parametre verileri genellikle parametre ekranı aracılığıyla okunabilen her bir eksen için servo amplifier tip kodlarını içerir.Deneyimli bir FANUC teknisyeni doğru parça numarasına çapraz referans yapabilir.Özel modeli onaylamadan tek başına eksen adını ("Z sürücüsü") temel alarak sipariş vermek, kolayca önlenebilen yaygın bir kaynak hatasıdır.

S3: Makine bir eksene bir servo alarm attı, ancak sürücü modülü dıştan hasarlı görünmüyor. Bu sorunun sürücü olmadığı anlamına mı geliyor?

Dış görünüm, α Serisi amplifikatörlerinde sürücü durumunun güvenilir bir göstergesi değildir.Kondansör arızaları dışarıdan görünmezDeğiştirme sipariş edilmeden önce teşhis yaklaşımı şunları içermelidir: tam alarm kodunu not etmek ve kontrolörün alarm listesinde anlamını aramak,Bu eksen üzerindeki motor ve geri bildirim kablosunun süreklilik ve yalıtım hataları için kontrol edilmesi, ve mümkünse alarmanın modülü takip edip etmediğini görmek için şüpheli tahrik modülünü farklı bir eksen yuvasına değiştirmek.Sürücünün hatalı olduğu doğrulandı.Alarm değiştirildikten sonra orijinal ekseninde kalırsa, sorun muhtemelen sürücünün kendisinde değil motorda, kabloda veya kablolamada.İlk olarak bu değişim adımını atmak, yanlış bileşen için yeni bir parça sipariş etmenin maliyetini tasarruf ettirebilir.

S4: Bu üniteyi uluslararası olarak ithal ediyoruz. Bilmemiz gereken herhangi bir belge veya uyumluluk düşüncesi var mı?

A06B-6102-H230, CE sertifikasına sahiptir ve Japonya'da FANUC Corporation tarafından üretilir ve çoğu endüstriyel ithalat yeri için belge gereksinimlerini karşılar.Gümrük sınıflandırması için, FANUC servo güçlendirici üniteleri genellikle tarife listelerinin çoğunda elektronik endüstriyel kontrol ekipmanları kategorisine girer, ancak özel HS kodu varılacak ülkeye göre değişir.Alıcılar sipariş vermeden önce gümrük aracı ile geçerli ithalat tarifini ve gerekli ithalat izinlerini onaylamalıdır.Tüm ithalat vergileri, vergiler ve aracılık ücretleri alıcının sorumluluğundadır.Soruşturma sırasında satış ekibine başvurun. Hangi evrakların mevcut olduğunu öğretebilirler..

S5: A06B-6102-H230'u değiştirmek yerine tamir ettirmek mümkün mü?

FANUC α Servo amplifikatörlerinin tablo düzeyinde onarımı teknik olarak mümkündür ve bazı uzman sanayi elektroniği tamir dükkanları tarafından sunulmaktadır.Mümkünlüğü belirli arıza moduna bağlıdır: patlamış sigortalar veya kapı dirençleri basit onarımlardır; IGBT modülünün değiştirilmesi daha karmaşık ancak doğru ekipman ve bileşenlerle elde edilebilir;PCB düzeyinde iz hasarı veya bozuk firmware genellikle ele almak için ekonomik değildirPratik bakış açısı, bir uzman atölyesinde tamir dönüş süresi genellikle haftalarda ölçülürken, mevcut stok gemilerinden bir yedek birim günlerde ölçülür.Aktif üretimdeki makineler için, Değiştirme yolu neredeyse her zaman daha düşük toplam duraklama maliyetine sahiptir. Onarım, birim çok sınırlı ikincil piyasa kullanılabilirliği olan eski bir varyant olduğunda daha cazip hale gelir.Maliyetine bakılmaksızın hızlı bir şekilde yedeklemeyi zorlaştırmakH230 için, tamir yoluna başlamadan önce mevcut piyasa kullanılabilirliği doğrudan kontrol edilmelidir.

Doğru varyasyon, doğru değerlendirme, stok onaylandı.
