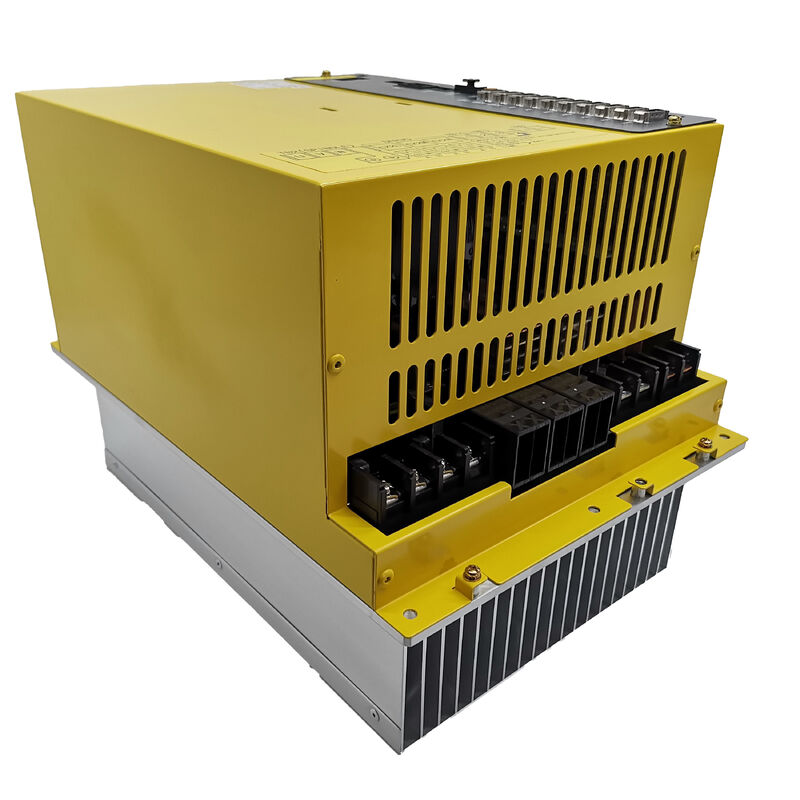

A06B-6134-H302 FANUC AC Servo Amplifier Birimi A06B6134H302 AO6B-6I34-H3O2

FANUC A06B-6134-H302 | Beta i SVSP 3-Servo + İş Mili Paketli Amplifikatör — 200–240V / 49A / 11kW İş Mili / FSSB

Tek Modülde Üç Servo Eksen ve İş Mili

A06B-6134 serisi, FANUC'un Beta i SVSP — Servo İş Mili Paketli — ailesidir. Anahtar kelime "Paketlenmiş"tir: bu modül üç bağımsız servo eksen amplifikatörünü (L, M, N) ve komple bir iş mili amplifikatörünü tek bir muhafazada birleştirir. Kompakt bir CNC torna tezgahında veya küçük işleme merkezinde bu, normalde dört ayrı sürücü modülünü tek bir üniteyle değiştirir, sürücü kabinini basitleştirir, DC veri yolu bağlantı sayısını azaltır ve CNC'ye giden FSSB fiber kablo sayısını azaltır.

BiSVSP 20/20/40-11 tanımı, makinenin iş mili motorunu yöneten 11 kW'lık iş mili amplifikatörü ile dört sürücü kanalının tamamındaki akım ve güç değerlerini kodlar. Dahili güç kaynağı ve rejenerasyon kapasitesiyle ünite, motor yavaşlama enerjisini kaynağa geri gönderir; bu, sık iş mili ve eksen durma döngülerine sahip makinelerde enerji verimliliği avantajı sağlar.

A06B-6134-H302, küçük ve orta ölçekli CNC takım tezgahları için tasarlanmıştır: kompakt tornalar, delme-kılavuz çekme merkezleri ve makinenin tüm tahrik sisteminin tek bir üniteye sığdığı basit işleme merkezleri. Daha yüksek akım eksen gereksinimlerine sahip daha büyük makineler için Alpha i SVM/SPM ayrı modül mimarisi uygun platformdur.

Temel Özellikler

#A ve #C Son Eki — Sipariş Vermeden Önce Onaylayın

A06B-6134-H302 iki yazılım çeşidiyle üretilmiştir:#A(Tip A) ve#C(Tip C). Bunlar dahili yazılım konfigürasyonunda farklılık gösterir ve birbirlerinin yerine kullanılamaz. Takılan modülün etiketi, son ek dahil olmak üzere tam parça numarasını gösterir; makinenin #A veya #C varyantına sahip olup olmadığını onaylayın ve buna göre belirtin. Yanlış son ekin takılması, yanlış sürücü davranışına veya başlatma sırasında başlatılamaması sonucunu doğurur.

Yerçekimi Ekseni Düşmesini Önleme ve Cs Şekillendirme

A06B-6134 serisinin iki operasyonel özelliği takım tezgahı kullanıcıları için dikkate değerdir:

Yerçekimi ekseni düşme önleme:Modül, besleme kaybı tespit edildiğinde motor frenlemesini hızlı bir şekilde etkinleştiren, harici fren mantığına bağlı kalmadan yer çekimi yüklü eksenlerdeki takımları ve iş parçalarını koruyan yerleşik bir elektrik kesintisi algılama devresi içerir.

Cs şekillendirme kontrolü:İş mili ekseni kontur kontrol fonksiyonları için (çok fonksiyonlu tornalama merkezlerinde kullanılır), modül, Cs ekseninin çalışması için αi Konum Kodlayıcıya ek olarak αi BZ sensörünü destekler.

SSS

S1: SVSP ne anlama geliyor ve bunun standart bir SVM modülünden farkı nedir?

SVSP, Servo İş Mili Paketli anlamına gelir — hem servo eksen kontrolünü (L, M, N eksenleri) hem de iş mili kontrolünü entegre eden tek bir modül. Standart bir SVM (Servo Motor Modülü) yalnızca servo eksenleri yönetir ve iş mili sürücüsü için ayrı bir SPM (İş Mili Motor Modülü) gerektirir. SVSP formatı, tüm sürücüleri tek bir ünitede birleştirmenin kabin alanını, kablolamayı ve bileşen sayısını azalttığı kompakt CNC makineleri için tasarlanmıştır.

S2: #C'nin gerekli olduğu yere #A yüklenirse ne olur?

Yazılım çeşitleri, servo ve iş mili kontrol parametre setleri, iletişim protokolleri ve başlatma sıraları açısından farklılık gösterir. Yanlış varyantın takılması, sürücünün başlatma kontrolünde başarısız olmasına veya hatalı davranmasına neden olur. Sipariş vermeden önce her zaman kurulu ünitenin etiketindeki sonek dahil tam parça numarasını doğrulayın.

S3: Modül başlangıçta bir alarm gösteriyor. Arıza nasıl belirlenir?

A06B-6134 serisinin ön yüzünde iki LED durum göstergesi bulunur. Başlatma sırasındaki LED kodları, arızanın servo bölümünde mi, iş mili bölümünde mi yoksa iletişim arayüzünde mi olduğunu tanımlar. LED kodu tanımları için FANUC βi Serisi Servo/İş Mili Amplifikatörü Bakım Kılavuzuna bakın. Başlangıçta aynı anda alarm veren dört sürücü kanalının (L, M, N servo + iş mili) tamamı, ayrı bir eksen bileşeni arızasından ziyade tipik olarak bir FSSB iletişim sorununu veya güç kaynağı arızasını gösterir.

S4: Farklı bir A06B-6134 çeşidi (örn. H301 veya H303) H302'nin yerine geçebilir mi?

A06B-6134 serisindeki farklı H-ek çeşitleri, farklı akım değerleri ve güç konfigürasyonlarını taşır. H302 (BiSVSP 20/20/40-11), değiştirilen parçanın servo ekseni akım değerlerinin ve iş mili gücünün orijinal motor özelliklerine uygun olduğu doğrulanmadan H301 veya H303 ile değiştirilemez. Yedek bir son eki kabul etmeden önce orijinal modülün değerlerini ve motor isim plakalarını kontrol edin.

S5: A06B-6134-H302 ayrı bir PSM güç kaynağı modülü gerektiriyor mu?

Hayır. Beta i SVSP serisi, rejeneratif özelliğe sahip kendi dahili AC'den DC'ye dönüşümünü içerir; ayrı bir PSM (Güç Kaynağı Modülü) gerektirmeden doğrudan 200–240 V AC üç fazlı beslemeye bağlanır. Bu bağımsız mimari, kompakt makine kurulumları için SVSP formatının temel avantajlarından biridir.
