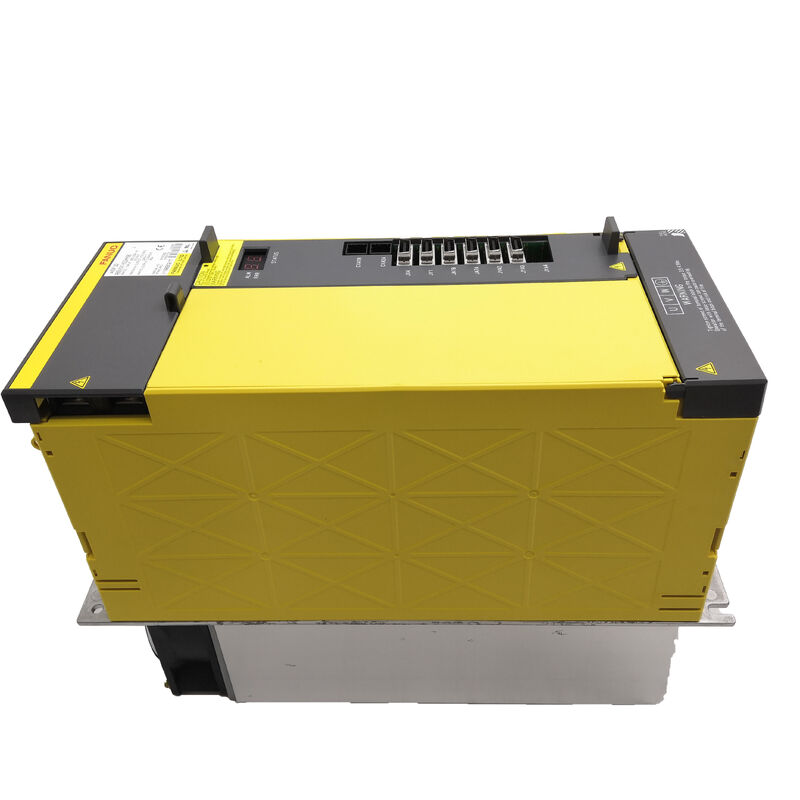

FANUC A06B-6141-H022 — αiSP 22 Tip A İş Mili Yükselteci Modülü | 200V, 95A, 25.2kW

Parça No.: A06B-6141-H022 (#H580) ▏Seri: αi SP Tip A ▏Model: αiSP 22 / AiSP-22 ▏Voltaj Sınıfı: 200V Giriş ▏Durum: Yeni Orijinal

Bu Ünite Nedir ve Kimin İhtiyacı Var

FANUC 16i, 18i veya 21i kontrol ünitesiyle çalışan bir işleme merkezini bir iş mili alarmı durdurduğunda, A06B-6141-H022, o kontrol neslinin en sık ihtiyaç duyulan yedek parçalarından biridir. FANUC'un αiSP 22 iş mili yükseltecinin Tip A arayüz varyantıdır — kabinin paylaşılan αiPS DC veri yolundan güç çeken ve iş mili motoruna regüle edilmiş üç fazlı AC sağlayan, 22kW sürekli güç sınıfındaki tek bir αi serisi iş mili motorunu kontrol eden bir modüldür.

"Tip A" tanımı bir kalite derecesi değildir — yükselteç ve CNC arasındaki fiziksel konektör ve iletişim arayüzü formatına özel olarak atıfta bulunur. Tip A, αi serisinin ilk sürümünde kullanılan orijinal arayüzdü ve dünya çapında hala üretimde olan 16i/18i nesli makine aletlerinin büyük bir kurulu tabanı için doğru spesifikasyon olmaya devam etmektedir. Aynı CNC nesli için halefi — Tip B / B2 varyantı (A06B-6141-H022) — güncellenmiş bir konektör düzeni kullanır ve ikame edildiğinde bir CNC parametre ayarı gerektirebilir. Tip A bir ünite ile sevk edilen makineler için, A06B-6141-H022'yi doğrudan tedarik etmek, birebir bir restorasyon için en güvenli yoldur.

Teknik Özellikler

αiSP 22 Ailesi — Tip A, Tip B ve Daha Yeni αiSP-B: Fark Nedir?

22kW'lık bir FANUC αi iş mili yükselteci üç ayrı parça numarasıyla tanımlanır ve bunları karıştırmak bu kategorideki en maliyetli tedarik hatasıdır. Aşağıdaki tablo farkları netleştirmektedir:

A06B-6141-H022 ve A06B-6142-H022 bazen aynı CNC nesli içinde birbirinin yerine kullanılabilir, ancak yalnızca CNC firmware revizyonunun konektör varyantını desteklediği ve iş mili yükselteci tipi parametresinin güncellenmesi gerektiği doğrulandıktan sonra. Tip B'yi standart olarak sevk eden daha yeni 16i/18i revizyonlarında, bir Tip A ikamesi işe yarayabilir ancak parametre ayarı gerektirir — kör bir değişim olarak denenmemelidir. Tam bir CNC yükseltmesi olmadan 16i/18i makinesi için yedek olarak asla sipariş edilmemesi gereken tamamen farklı bir elektrik mimarisine sahip A06B-6220-H022'yi sipariş etmeden önce bir FANUC entegratörüyle iletişime geçin veya CNC firmware belgelerine bakın.

Uyumlu İş Mili Motorları

αiSP 22 Tip A, 22kW güç bandındaki FANUC'un α serisi iş mili motorları için kalibre edilmiştir. 95A'lık anma çıkışı aşağıdaki motor ailelerini karşılar:

αiI — Entegre iş mili motorları

• αiI 22/6000 — 22kW, 6.000 rpm; bu yükselteç için birincil eşleşen motor
• αiI 18/8000 — 8.000 rpm'de 18kW; yükseltecin çıkış boşluğu içinde

αiIP — İş mili içi entegre tip

• αiIP 22/8000 — yüksek hızlı işleme merkezleri için iş mili içi doğrudan tahrik motoru

αiIL — Sıralı (harici) tip

• αiIL 22/6000 — dişli kutusu veya kayış redüksiyonu aracılığıyla iş milini süren motor

Tüm motor seçimleri, motorun anma yükteki sürekli akım çekişiyle çapraz referanslanmalıdır, böylece 95A çıkış sınırı içinde kaldığından emin olunur. kW derecesi nominal bir güç sınıfıdır, garanti edilmiş bir uyumluluk tavanı değildir — her zaman motor spesifikasyon sayfasından doğrulayın.

Paylaşılan DC Veri Yolu Mimarisi: Tüm Kabin İçin Etkileri

A06B-6141-H022 kendi şebeke beslemesini düzeltmez. Kabindeki tüm yükselteç yığını için merkezi doğrultucu ve enerji yöneticisi olarak görev yapan αiPS güç kaynağı modülünden regüle edilmiş DC güç alır. Bu paylaşılan mimarinin anlaşılmaya değer iki pratik sonucu vardır:

Rejeneratif enerji paylaşımı. İş mili hızla yavaşladığında, DC veri yoluna geri enerji besleyen geri EMF üretir. Bu enerjiyi bir dirençte yakmak yerine, αiPS bunu eşzamanlı olarak güç çeken diğer modüllere yeniden dağıtır — örneğin hızlanan servo eksenler. Bu, genel kabin ısı yükünü azaltır ve yüksek döngülü üretim sırasında elektrik tüketimini düşürür.

PSM boyutlandırması kritiktir. Eğer αiPS değiştirilirse veya kabine ek eksenler eklenirse, PSM'nin sürekli çıkış derecesi, iş mili modülü artı tüm servo modüllerinin eşzamanlı toplam tepe talebini karşılamalıdır. Yetersiz güçte bir PSM, tepe talebi anlarında DC veri yolu düşük voltaj alarmları üretir — bazen arızalı bir iş mili modülü olarak yanlış teşhis edilen bir belirti.

İş Mili Fonksiyonları: Yönlendirme, Rijit Diş Açma, Cs Konturlama

Temel hız kontrolünün ötesinde, αiSP 22 Tip A, tüm FANUC iş mili fonksiyonlarını destekler:

İş mili yönlendirme iş milini hassas bir açısal durmaya getirir — otomatik takım değiştiriciler, palet indeksleme ve iş milinin tanımlanmış bir dönme pozisyonunda durması gereken herhangi bir işlem için esastır. Durdurulan pozisyonun doğruluğu, iş mili motoruna takılı olan pozisyon kodlayıcı çözünürlüğüne bağlıdır.

Rijit diş açma iş mili dönüşünü Z ekseni beslemesiyle senkronize ederek yüzer bir kılavuz çekme tutucu olmadan diş açmayı sağlar, diş doğruluğunu iyileştirir ve daha yüksek hızlarda diş açmayı mümkün kılar. Bu fonksiyon, CNC rijit diş açma yazılım seçeneği ve uygun bir enkoderle donatılmış bir iş mili motoru gerektirir.

Cs konturlama iş milini tam kapalı döngü konum kontrolü altına alır, böylece tornalama merkezinde frezeleme işlemleri için bir döner C ekseni olarak programlanmasına izin verir. Bu, yüksek çözünürlüklü bir iş mili enkoderi ve ilgili CNC yazılım seçeneği gerektirir.

Her üçü de bu yükselteç tarafından donanım olarak desteklenir. Belirli bir makinede kullanılabilirlikleri, orijinal devreye alma sırasında satın alınan CNC yazılım seçeneklerine tamamen bağlıdır.

Yaygın Alarm Kodları Referansı

Özellikle AL-07 için: yükselteci değiştirmeden önce, CNC parametrelerinde iş mili yavaşlama zaman sabitini artırmayı deneyin. Büyük ataletli iş millerinde hızlı iş mili durmaları, donanım müdahalesi gerektirmeyen tamamen parametre düzeltilebilir veri yolu aşırı voltaj alarmları üretir.

Parça Numarası Çapraz Referansı

Nakliye ve Lojistik

Sevk: Stok birimleri sipariş onayından sonraki 1-2 iş günü içinde sevk edilir. Her modül, köpük dolgulu sert karton içine antistatik sargıya sarılmış, tam güç kartı ve kontrol PCB'sini içerir.

Taşıyıcılar: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — hedefe ve aciliyete göre eşleştirilmiş taşıyıcı.

Transit: Ekspres hizmetler 24-48 saat içinde 220'dan fazla ülkeye teslimat yapar. Standart uluslararası transit 3-7 iş günü.

Gümrük: Her sevkiyatla birlikte ticari fatura ve paketleme listesi sağlanır. İthalat vergileri ve vergileri, ithalatçı ülkenin düzenlemeleri uyarınca alıcının sorumluluğundadır.

SSS

S1: Makinemde arızalanan bir Tip B iş mili yükselteci (A06B-6142-H022) var. Yerine bir Tip A (A06B-6141-H022) takabilir miyim? Aynı CNC neslinde (16i/18i/21i), Tip A ve Tip B αiSP 22 yükselteçleri aynı motorları aynı güç dereceleriyle sürer. Bir Tip A'nın Tip B'nin yerine geçip geçemeyeceği, CNC firmware revizyonunuzun Tip A konektör varyantını destekleyip desteklemediğine ve CNC'deki iş mili yükselteci tipi parametresinin onu kabul edecek şekilde yeniden yapılandırılıp yapılandırılamayacağına bağlıdır. Standart olarak Tip B ile sevk edilen daha yeni 16i/18i revizyonlarında, bir Tip A ikamesi işe yarayabilir ancak parametre ayarı gerektirir — kör bir değişim olarak denenmemelidir. Devam etmeden önce bir FANUC entegratörüyle iletişime geçin veya CNC firmware belgelerine bakın.

S2: Standart bir üç eksenli işleme merkezi kabininde A06B-6141-H022 ile hangi αiPS güç kaynağı modülü eşleştirilmelidir? αiPS, iş mili modülü artı tüm servo eksenlerinin toplam tepe akım talebini eşzamanlı olarak sağlayacak şekilde derecelendirilmelidir. Bu iş mili modülünün yanı sıra 20A sınıfı servo eksenlere sahip tipik bir üç eksenli VMC için, αiPS 30 veya αiPS 45 yaygın seçimlerdir — ancak kesin seçim servo motor konfigürasyonuna bağlıdır. FANUC, yükselteç açıklama kılavuzunda (B-65282) motor sürekli akımını, görev döngüsünü ve eşzamanlı eksen çalışmasını dikkate alan bir yük hesaplama yöntemi sağlar. Özellikle bu iş mili modülünün yanında bir PSM değiştirirken, tahmin etmek yerine her zaman bu hesaplamayı tamamlayın.

S3: Yedek bir A06B-6141-H022 taktıktan sonra CNC SP9001 (iş mili hazır değil) gösteriyor. En olası nedenler nelerdir? SP9001, iş mili yükseltecinin hazır sinyalini CNC'ye iletmediğini gösterir. Bir modül değişiminden sonra, bu en sık şu nedenlerle oluşur: (1) CNC'deki iş mili yükselteci tipi parametresi hala eski üniteye atıfta bulunuyor — CNC'nin servo/iş mili ayar ekranından iş mili başlatma prosedürünü çalıştırın; (2) yeni modüle giden 24V DC kontrol gücü düzgün bir şekilde kurulmamış — CX2A kontrol gücü konektörünü kontrol edin; (3) CNC ve iş mili yükselteci arayüzü arasındaki konektör gevşek veya düzgün oturmamış — tüm JY ve JX konektör konumlarını kontrol edin. Alarm, üçü de doğrulandıktan sonra devam ederse, αiPS'in yeni modüle regüle edilmiş DC sağladığını doğrulamak için DC veri yolu voltajını kontrol edin.

S4: Makine iş mili daha önce maksimum 8.000 rpm'de çalışıyordu. Yükselteç değişiminden sonra, en yüksek hız 4.500 rpm ile sınırlı. Ne değişti? Maksimum iş mili hızı tipik olarak üç parametreden biriyle sınırlıdır: iş mili motorunun anma maksimum hızı, yükseltecin çıkış frekansı tavanı veya CNC iş mili hızı sınırı parametresi (kontrol serisine bağlı olarak genellikle parametre No. 3741 veya eşdeğeri). Bir modül değişiminden sonra, iş mili başlatma yapıldıysa, CNC bazı iş mili parametrelerini makineye özgü ayarlardan farklı varsayılan değerlerden yeniden doldurmuş olabilir. Mevcut iş mili parametre setini makinenin orijinal parametre yedeğiyle karşılaştırın — CNC'deki maksimum hız sınırlama parametresi, daha düşük bir varsayılan değere sıfırlanmış olma olasılığı en yüksek olanıdır.

S5: İlk devreye alma ve test sırasında kabin kapısı açıkken bu yükselteci çalıştırmak güvenli midir? αi yükselteç yığınının içindeki DC veri yolu, normal koşullar altında yaklaşık 283-339V DC'de çalışır — ölümcül bir voltajdır. Ek olarak, veri yolu kapasitörleri, αiPS ana gücü kaldırıldıktan sonra birkaç dakika boyunca bu yükü korur; PSM üzerindeki bir şarj LED'i, veri yolunun güvenli bir seviyeye deşarj olduğunu gösterir. Devreye alma sırasında kapı açıkken çalışmak, gösterge LED'lerini izlemek için bazen gereklidir, ancak DC veri yolu terminallerine yakın tüm çalışmalar, konektör takma ve kablo ayarlaması, ana güç tamamen kesilmiş ve şarj LED'i kapalı olarak doğrulanmış şekilde yapılmalıdır. Tam güç motor çalıştırmalarına geçmeden önce iletişim ve parametre başlatmayı kontrol ederken, en güvenli yaklaşım kısmi güç testidir (yalnızca kontrol gücü, ana devre izole edilmiş).
