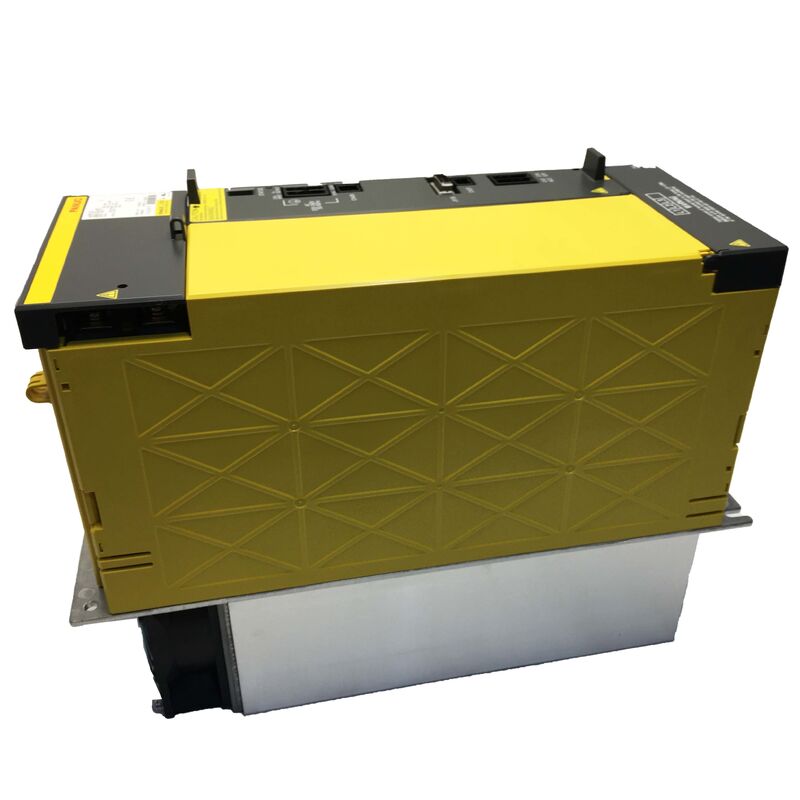

FANUC A06B-6142-H022 αiSP 22 B Tipi Spindle Amplifier Modülü.

Bölüm Numarası: A06B-6142-H022 (#H580) ¢Serisi: αi SP (B2 Tipi Arayüzü) ¢Model: αiSP 22 / AiSP-22 ¢Gürültü Sınıfı: 200V Giriş ¢Hali: Yeni Orijinal

Genel bakış

A06B-6142-H022, FANUC'un ilk nesil αi (Alpha i) serisinden 22kW sınıfında bir spindle amplifikatörüdür.FANUC 16i/18i/21i CNC nesil makine aletlerine yerleştiren B Tipi arayüzü işareti taşıyanTemiz bir spindle tahrik modülüdür. Servo kanalları yok.kombine eksen fonksiyonları yok αi serisi tek bir spindle motorunu yüksek döngü üretim işleme gerektiren hassasiyet ve güvenilirlikle kontrol etmek için tasarlanmış.

Bu ünitenin FANUC spindle amplifier soyundan geldiğini anlamak sipariş vermeden önce önemlidir.αi SP Type B serisi (A06B-6142-xxxx), orijinal αi spindle ailesinin ikinci nesil bağlantı variantisidir., Tip A'nın (A06B-6141-xxxx) halefi. Her ikisi de 16i/18i/21i kontrollerini hedef alan ilk nesil αi sürücüleridir. Daha sonraki αiSP-B serisinden (A06B-6220/6222-xxxx) farklıdırlar.FSSB fiber-optik iletişimi kullanan ve 0i-D/30i/31i jenerasyon kontrollerini hedefleyen. Makinenize monte edilmiş CNC kontrol serisini bilmek hangi aileyi uyguladığını belirler. İkisini karıştırmak bu parça numarası için en yaygın kaynak hatasıdır.

Tüm αi serisi spindle modülleri gibi, A06B-6142-H022 de eşlik eden αiPS güç kaynağı modülü tarafından sağlanan ortak DC otobüsünden çalışır.Doğrulanmış ve düzenlenmiş DC raydan doğrudan üç fazlı AC ağlarından çekmek yerineTam güç panosu ve kontrol PCB'si tek bir plug-in şasi içinde yer almaktadır ve gerekirse her bir panosunu bağımsız olarak değiştirebilir.

Teknik özellikler

Not: Elektriksel özellikler, aynı güç sınıfını paylaşan αiSP 22 Tip A eşdeğerine (A06B-6141-H022) atıfta bulunur. Kurulumdan önce birim etiketinden onaylayın.

Tip A vs. Tip B vs. Tip B2 Arayüz Farkını Anlamak

Model kodundaki "22" numarası, spindle motor gücü sınıfına (22kW aralığı) atıfta bulunur.

Tip A ve B üniteleri:DeğişilemezCNC firmware'nin bağlantı varyantını desteklediğini doğrulamadan. CNC'deki spindle amplifier tipi parametresi fiziksel birime uymalıdır.Tip A yerine Tip B ünitesinin monte edilmesi, spindle motoru aynı kalsa bile bir CNC parametre değişikliği gerektirebilir..

Uyumlu Spindle Motorları

αiSP 22 güçlendirici, FANUC'un 22kW sürekli güç aralığındaki α serisi spindle motorlarını hedeflemektedir.

22kW sınıfında αiI (Entegre) serisi:

• αiI 22/6000 ‡ entegre spindle motoru, 22kW sürekli
• αiI 18/8000 amplifikatörün çıkış başlığı içinde daha düşük hızlı 18kW varyasyonu

αiIP (Entegral, spindle içi tip):

• αiIP 22/8000 yüksek hızlı uygulamalar için özel olarak tasarlanmış ′′ spindle motor

αiIL (Sıra içi tip):

• αiIL 22/6000 ′ azaltma vitesinden dışarıdaki motor ile çalıştırmak

Sürekli akım talebinin amplifikatörün 95A çıkış değerinin içinde olduğundan emin olmak için motor seçimi her zaman FANUC motor özellik sayfasına göre onaylanmalıdır.22kW işareti, tipik motor sınıfını ifade eder., sert bir elektrik kesimi değil.

DC Otobüs Mimarisi PSM Neden Önemlidir

A06B-6142-H022 doğrudan AC şebekesine bağlanmıyor.Kabinetteki tüm servo ve spindle amplifikatörleri için ortak düzleyici ve enerji yönetimi merkezi olan αiPS (Alpha i Power Supply) modülü tarafından dağıtılan ortak bir DC otobüsünden yararlanırBu ortak otobüs mimarisi, yavaşlayan motorlardan gelen yenilenmiş fren enerjisinin otobüse geri akmasına ve aynı anda hızlanan diğer ekseler tarafından tüketilmesine izin verir.Sıcaklık olarak harcanmak yerine.

Bu spindle modülünü içeren bir dolap için bir yedek PSM belirlerken,PSM çıkışı, spindle amplifier'ın ve aynı otobüste bulunan tüm servo ası amplifier'lerin toplam zirve akım talebini kapsayacak şekilde ayarlanmalıdır.. An undersized PSM is a common commissioning error that produces DC bus undervoltage alarms during simultaneous high-load acceleration events — a fault pattern that can be mistaken for spindle module failure.

Sert dokunma ve yönlendirme fonksiyonları

αiSP 22, FANUC'un aşağıdakileri içeren tam spindle fonksiyonlarını destekler:

• Döner yönelim (sabit nokta durma)-
