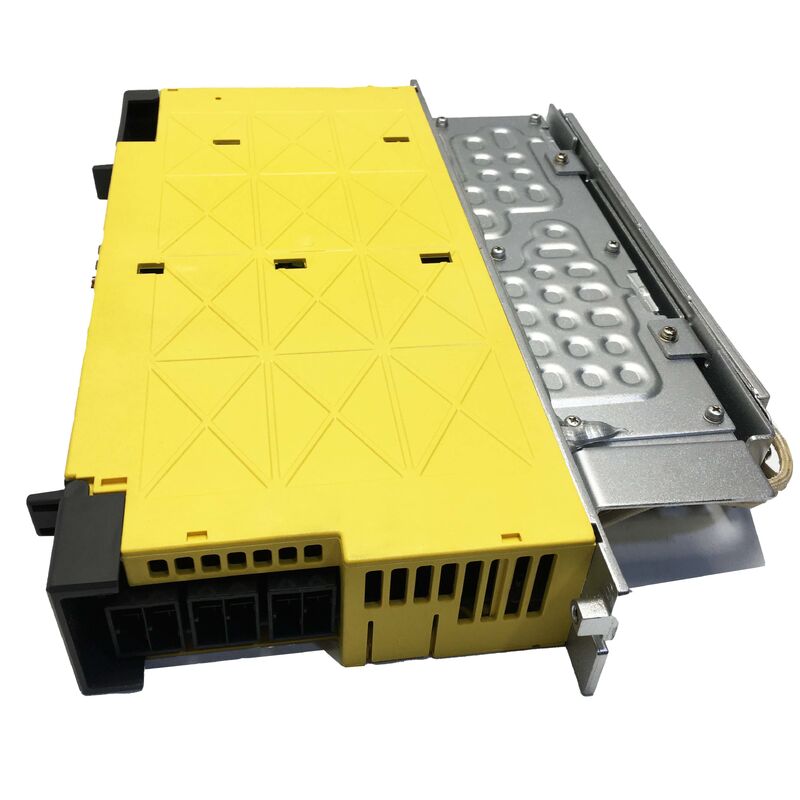

FANUC A06B-6160-H003 — βiSV40-B Tek Eksen AC Servo Sürücü Ünitesi | 200V, 40A Tepe, FSSB

Parça No.: A06B-6160-H003 ▏Model Tanımı: βiSV40-B ▏Tip: Tek Eksen Bağımsız Servo Sürücü ▏Voltaj Sınıfı: 200V AC Giriş ▏Arayüz: FSSB Fiber Optik

Paylaşımın Seçenek Olmadığı Durumlar İçin Özel Bir Tek Eksen Sürücü

Bir CNC makinesindeki her eksen, birleşik bir servo/iş mili modülüne tam olarak uymayabilir. Yardımcı döner tablalar, punta gövdeleri, palet değiştiriciler ve yüksek yüklü tek eksenler genellikle kendi özel sürücüsünü gerektirir — bitişik kanallarla akım payını paylaşmak yerine, yalnızca o eksenin motoruna göre boyutlandırılmış bir sürücü. A06B-6160-H003 tam olarak bu durumlar için üretilmiştir.

FANUC'un βiSV-B (Beta i Servo, B-nesli) ailesinin bir parçası olan H003, tek bir βiS serisi servo motoru sürmek için 40A tepe çıkışı sağlayabilen kompakt, kendi kendine yeten tek eksenli bir servo sürücüdür. CNC'ye FSSB fiber optik veri yolu üzerinden bağlanır, üç fazlı 200–240V AC şebekeden güç çeker ve harici bileşenlere ihtiyaç duymadan frenleme enerjisini yöneten yerleşik bir rejeneratif direnç içerir. Sonuç, bağımsız bir yüksek akımlı servo ekseninin gerektiği her yerde 0i-D veya uyumlu bir kabine eklenebilen temiz, kendi kendine yeterli bir sürücü ünitesidir.

H003'ü 6164 serisindeki birleşik βiSVSP birimlerinden ayıran şey mimarisidir: bu, iş mili kanalı olmayan saf bir servo sürücüdür. Bir motoru sürer, bunu hassas bir şekilde yapar ve başka hiçbir şey yapmaz. Tek bir özel eksen için bu odaklanma bir avantajdır — tam 40A tepe akımı yalnızca o eksene aittir, bitişik kanallardan paylaşım veya termal etkileşim yoktur.

Özellikler

6160 Serisi Ürün Yelpazesi — Doğru Modeli Seçmek

A06B-6160 serisi, kompakt hafif hizmet eksenlerinden ağır hizmet yüksek atalet uygulamalarına kadar tüm βiSV-B tek eksenli aralığı kapsar, hepsi aynı FSSB arayüzünü ve 200V giriş sınıfını paylaşır. H003, orta-üst aralıkta yer alır:

H002'yi H003 ile değiştirmek yaygın ve zararlı bir hatadır — H002'nin 20A tepe gücü, H003 için boyutlandırılmış motorları kaldıramaz, bu da aşırı akım alarmlarına veya IGBT arızasına yol açar. Sürücü modelini yalnızca fiziksel görünümüne göre değil, motorun akım spesifikasyonuna göre her zaman eşleştirin.

Uyumlu Servo Motorlar

βiSV40-B, 13A sürekli / 40A tepe akım zarfı içindeki FANUC'un βiS serisi (Beta i Standard) servo motorlarıyla eşleştirilmiştir:

Derecelendirmeler Dahilinde:

• βiS 8/3000, βiS 8/2000 — standart Z ekseni veya yüksek görev döngülü yatay eksen motorları
• βiS 12/3000 — orta gövdeli motor, 13A sürekli, sürücünün nominal çıkışında tam olarak yer alır

Aralığın Üst Ucu:

• βiS 22/2000 — görev döngüsünün sürekli akım talebini 13A nominal sınır içinde tutmasını sağlar; yeterli boş zamanla aralıklı yüksek yüklü uygulamalar için uygundur

Bu akım sınıfındaki tüm βiS serisi motorlar, FANUC seri darbe kodlayıcıyı (SPC) veya yüksek çözünürlüklü mutlak enkoderi kullanır, her ikisi de βiSV40-B kontrol PCB'si tarafından tam olarak desteklenir.

Anlaşılması Değer Üç Teknik Özellik

Yerleşik Rejeneratif Direnç

Rejenerasyon için paylaşılan bir PSM'ye (güç kaynağı modülü) güvenen αi-B serisi servo sürücülerden farklı olarak, βiSV-B serisi dahili bir frenleme direnci ile kendi rejeneratif devresini içerir. Motor yavaşladığında, kinetik enerji tekrar elektriksel enerjiye dönüşür ve dahili direnç bunu ısı olarak dağıtır. Bu kendi kendine yeten mimari, βiSV40-B'nin ayrı bir PSM gerektirmediği anlamına gelir — doğrudan üç fazlı şebekeye bağlanır, bu da kabin tasarımını basitleştirir ve bağımsız eksen kurulumları için bileşen sayısını azaltır.

Yerleşik direncin termal kapasitesi sınırlıdır. Çok sık frenleme döngüleri veya yüksek motor hızlarında uzun yavaşlama mesafeleri olan uygulamalarda, harici bir rejeneratif direncin eklenmesi gerekebilir. Dahili direnç aşırı ısınırsa, sürücü direnç hasar görmeden önce bir rejenerasyon alarmı tetikleyecektir.

HRV2 ve HRV3 Akım Döngüsü Modları

βiSV40-B, hem HRV2 hem de HRV3 (Yüksek Tepki Vektörü) akım kontrol algoritmalarını destekler. HRV3, daha yüksek bir döngü güncelleme hızında çalışır, ivmelenme-yavaşlama geçişleri sırasında servonun konum takip hatasını azaltır ve kontur işlemlerinde yüzey kalitesini iyileştirir. HRV2 veya HRV3'ün aktif olup olmadığı, CNC'de ayarlanan servo parametresi tarafından belirlenir — sürücü donanımı her ikisini de destekler, ancak HRV3 etkinleştirilmeden önce CNC firmware sürümü ve servo motor enkoder tipi de uyumlu olmalıdır.

FSSB Fiber Optik İletişim

Sürücü, CNC ile plastik fiber optik üzerinden iletilen FANUC'un seri servo veri yolu olan FSSB aracılığıyla iletişim kurar. Fiber optik bağlantı, makinenin yüksek akımlı güç kablolarından gelen elektromanyetik parazite karşı doğal bağışıklık sağlar — büyük motorlar, ark kaynağı veya yakındaki diğer EMI kaynaklarının olduğu ortamlarda önemli bir pratik avantajdır. Ünitenin önündeki JOG ve ROP konektörleri optik gönderme ve alma yollarını yönetir. Bu konektörler geçmeli tiptedir ve sıkıca oturmalıdır; kısmen bağlı bir optik kablo, başlangıçta FSSB iletişim alarmlarının en sık nedenlerinden biridir.

Parça Numarası Çapraz Referansı

Nakliye ve Lojistik

Sevk: Stokta bulunan birimler onaylanır ve 1-2 iş günü içinde sevk edilir. Her birim antistatik ambalajda, köpük astarlı sert karton korumasıyla gönderilir.

Taşıyıcılar: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Teslimat: Ekspres seçenekler 220'dan fazla ülkeye 24-48 saat içinde ulaşır; standart uluslararası transit süresi 3-7 iş günüdür.

Gümrük: Tüm sevkiyatlarla birlikte ticari fatura ve paket listesi sağlanır. İthalat vergileri ve harçları, alıcı tarafından varış ülkesinin gümrük düzenlemelerine uygun olarak ödenir.

SSS

S1: A06B-6160-H003, H002 bulunmadığında A06B-6160-H002'nin yerine doğrudan kullanılabilir mi? Hayır — ve bu kritik derecede önemli bir ayrımdır. H002, 20A tepe çıkışlı bir βiSV20-B'dir; H003, 40A tepe gücüne sahip bir βiSV40-B'dir. Makinenizdeki arızalı ünite, bir βiS 4 veya βiS 8 motorla eşleştirilmiş bir H002 ise, H003'ü değiştirmek elektriksel olarak çalışacaktır, ancak servo parametreleri (özellikle motor akım sınırı ve aşırı yük algılama eşikleri) yeni sürücü tipi için yeniden başlatılmalıdır. Servo parametreleri güncellenmeden H003'ü kurmak, yanlış akım sınırlamasına, potansiyel olarak motora zarar vermesine veya düzensiz eksen davranışına neden olabilir. Ters değiştirme — H003 için H002 — asla denenmemelidir, çünkü H002, H003 ile eşleştirilmiş motorların talep ettiği akımı sağlayamaz, bu da aşırı akım alarmlarına veya IGBT arızasına neden olur.

S2: βiSV40-B, αi-B serisi sürücüler gibi ayrı bir güç kaynağı modülü (PSM) gerektirir mi? Hayır. Bu, βiSV-B serisi ile αiSV-B serisi arasındaki temel mimari farklılıklardan biridir. A06B-6160-H003, bir yardımcı PSM gerektirmeden doğrudan üç fazlı 200–240V AC şebekeye bağlanır. Kendi yerleşik doğrultucusuna, DC bara kapasitörlerine ve yerleşik rejeneratif direncine sahiptir. Buna karşılık bir αiSV-B modülü, ayrı bir αiPS-B güç kaynağı modülü tarafından sağlanan paylaşılan bir DC bara'dan güç çeker. Standalone bir eksenin αi-B kabinine eklenmekte olduğu kabin tasarımları için, βiSV-B, αi DC bara'ya bağlanmak yerine kendi özel şebeke beslemesinden güç alabilir.

S3: A06B-6160-H003 ile hangi CNC kontrolleri uyumludur? βiSV40-B, FSSB fiber optik iletişimi kullanır, bu da uyumluluğu bu arayüzü destekleyen FANUC kontrolleriyle sınırlar. Onaylanmış uyumlu platformlar arasında Serisi 0i-D (frezeleme için 0i-MD, tornalama için 0i-TD), 0i-Mate-D ve 0i-MF bulunur. Analog hız komutları veya daha önceki I/O Link servo arayüzünü (0i-C, 16i/18i/21i nesli) kullanan eski FANUC kontrolleri, bir CNC yükseltmesi olmadan bu sürücü ile iletişim kuramaz.

S4: Makinem, bu ünite tarafından sürülen eksende soğuk bir başlangıçtan hemen sonra bir servo alarmı 5 (aşırı akım) gösteriyor. Olası nedenler nelerdir? Soğuk bir başlangıçta bir servo alarmı 5 — herhangi bir hareket komutu verilmeden önce — genellikle amplifikatör çıkış aşamasında bir arızayı gösterir, kablolama sorunu yerine, çünkü akım akması komutu verilmeden önce aşırı akım algılanır. En yaygın neden, IGBT çıkış transistörlerinden birinde veya birkaçında kısa devredir, bu da bir motor kablosu yalıtım arızasının amplifikatöre bir voltaj artışı göndermesinden sonra veya sadece yıllarca süren termal döngüden sonra bileşen aşınması olarak meydana gelebilir. Ancak IGBT arızası varsaymadan önce, motor güç kablosunu (U/V/W) amplifikatör çıkışından ayırın ve tekrar açın. Alarm motor bağlı değilken temizlenirse, arıza motor sargısı yalıtımında veya motor kablosundadır — amplifikatörün kendisinde değil.

S5: Bu ünitedeki yerleşik rejeneratif direnç normal çalışma sırasında belirgin şekilde ısınıyor. Bu beklenen bir durum mu ve ne zaman endişe kaynağı olmalı? Yavaşlama döngüleri sırasında rejeneratif dirençten gelen bir miktar ısı tamamen normaldir — frenleme enerjisini dağıtma işini yapar. Endişe eşiği, direnç yüzeyinin bitişik kablo yalıtımını tutuşturma riski oluşturacak kadar ısınması veya sürücünün bir rejenerasyon aşırı ısınma alarmı tetiklemeye başlamasıdır (tipik olarak direncin termal korumasının açıldığını gösterir). Bu, frenleme işlemlerinin görev döngüsünün direncin termal kapasitesini aşması durumunda meydana gelir. Alarm tekrar tekrar görünürse, seçenekler CNC programındaki yavaşlama zaman sabitini artırmak (frenleme enerjisini daha uzun bir süreye yaymak), maksimum eksen hızını azaltmak veya termal yükü paylaşmak için harici bir rejeneratif direnç eklemektir. Ünitenin etrafındaki hava akışını kısıtlamak — örneğin soğutucu üzerindeki birikmiş toz nedeniyle — da erken termal açmalara neden olacaktır ve düzenli temizlik yoluyla giderilmelidir.
