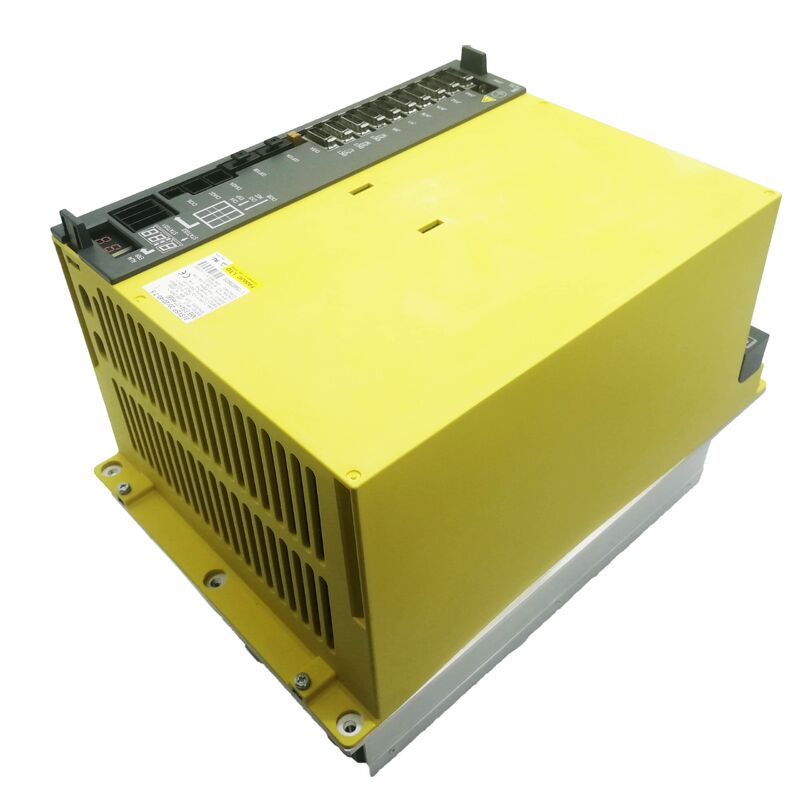

FANUC A06B-6164-H311 — βiSVSP 20/20/40-7.5 Kombine Servo ve İş Mili Yükselticisi | Giriş Sınıfı 3 Eksen + 7.5kW, 200V

Parça No.: A06B-6164-H311 (#H580) ▏Aile: βi Servo/İş Mili Entegre Ünite ▏Model Kodu: biSVSP 20/20/40-7.5 ▏Arayüz: FSSB Fiber Optik ▏Voltaj Sınıfı: 200V AC Giriş ▏Ağırlık: yaklaşık 12 kg

Kompakt Makineler İçin Üretildi, Performanstan Ödün Verilmedi

CNC takım tezgahlarının bir kategorisi vardır — küçük dikey işleme merkezleri, kompakt tornalama hücreleri, otomatik delme istasyonları — burada toplam kabin hacmi sınırlıdır, iş mili talepleri mütevazıdır ve eksenler nispeten hafif servo motorlar kullanır. Bu makineler 15kW'lık bir iş mili yükselticisine veya 40A sürekli servo kanallarına ihtiyaç duymaz. İhtiyaç duydukları şey, kabini aşırı mühendislik yapmadan uygulamaya uyan güvenilir, iyi entegre edilmiş bir ünitedir.

A06B-6164-H311 bu rolü tam olarak dolduruyor. FANUC'un βiSVSP (Beta i Servo/İş Mili) kombine yükseltici ailesindeki giriş seviyesi üç eksenli model olarak, üç bağımsız servo kanalını 7.5kW'lık bir iş mili yükselticisiyle birlikte sunar — hepsi tek bir modülden. Ünite, FSSB fiber optik veri yolu üzerinden CNC'ye bağlanır ve 200V üç fazlı şebeke kaynağından çalışır, bu da onu 0i-D ve 0i-Mate-D tabanlı takım tezgahları için FANUC'un kompakt β-serisi motorlarını çalıştıran doğal bir uyum haline getirir.

biSVSP formatını geleneksel sürücü topolojilerinden ayıran şey, bağımsız bir iş mili sürücüsünün ortadan kaldırılmasıdır. Çok eksenli bir servo modülünün yanına ayrı bir iş mili yükselticisi kablolamak yerine, bu tek şasi tüm sürücü işlevlerini — üç eksende servo konum döngüleri ve iş mili hızı/tork kontrolü — tek bir güç bağlantısı ve CNC'ye tek bir fiber optik iletişim yolu aracılığıyla işler. Sonuç olarak elde edilen kabin tasarımı daha basittir, daha hafiftir ve servis edilmesi daha kolaydır.

Özellikler

H311 6164 Ailesinde Nerede Yer Alıyor

A06B-6164 serisi, aynı üç servo artı iş mili kombine mimarisini ve aynı FSSB iletişim arayüzünü paylaşan birden fazla güç sınıfını kapsar. H311, üç eksenli ürün yelpazesindeki en düşük iş mili çıkış seçeneğidir:

H311 ve H312, aynı servo kanal derecelerini paylaşır — L ve M'de 20A tepe, N'de 40A tepe — yalnızca iş mili güç sınıfında farklılık gösterir. Makinenizin iş mili motoru etiketinin 7.5kW veya altında olması durumunda, H311 doğru seçimdir. H312'ye geçmek, 7.5kW'lık bir iş mili kurulumuna fayda sağlamadan maliyet ve giriş akımı çeker.

Motor Uyumluluğu

Servo Eksenler

20/20/40'lık asimetrik servo boyutlandırması, 6164-H31x alt serisi boyunca aynı mantığı izler. L ve M eksenleri daha düşük talepli yatay hareketi (tipik olarak X ve Y) işlerken, N kanalının daha yüksek 40A tepe değeri, iş mili kafası ağırlığı ve yerçekimi telafisinin daha büyük bir sürekli akım çekişi gerektirdiği Z eksenini karşılar.

Her kanal sınıfı için uyumlu FANUC βiS serisi servo motorlar:

L ve M eksenleri (20A tepe): βiS 4/5000, βiS 8/3000, βiS 8/2000 — tipik görev döngüleri için 20A tepe zarfı içinde

N ekseni (40A tepe): βiS 12/3000 — N-kanal sürekli akım kapasitesinin üst aralığı 13A nominalde

βiS 22 çerçeve ve daha büyük servo motorlar, sürekli akım talepleri kanal başına dereceleri aştığı için bu ünitenin herhangi bir kanalı için uygun değildir.

İş Mili Motoru

7.5kW'lık iş mili bölümü, 7.5kW sürekli güç sınıfına eşit veya altında olan FANUC'un βi serisi iş mili motorlarıyla eşleşir. Temsili uyumlu modeller şunları içerir:

• βiI 8/6000 — sıralı entegre iş mili motoru, yükseltici çıkış zarfı içinde
• βiI 3/10000 — küçük çaplı takım uygulamaları için daha yüksek hızlı, daha düşük torklu varyant

Yedek parça belirlemeden önce motorun sürekli akım çekişini yükselticinin iş mili çıkış spesifikasyonuyla her zaman doğrulayın. 7.5kW derecesi, iş mili kanalının sürekli termal sınırını temsil eder, hızlanma sırasındaki tepe akımında sert bir kesme noktası değildir.

Anahtar Teknik Özellikler

HRV2 / HRV3 Akım Döngüsü KontrolüH311, hem Yüksek Tepki Vektör 2 hem de HRV3 akım kontrol modlarını destekler. HRV3, etkinleştirildiğinde ve CNC tarafından desteklendiğinde, daha yüksek bir akım döngüsü güncelleme hızında çalışır — yüksek ivmeli hareketler sırasında servo takip hatasını azaltır ve kontur frezeleme işlemlerinde yüzey kalitesini iyileştirir. HRV2 veya HRV3'ün aktif olup olmadığı, CNC parametre yapılandırmasına ve takılı servo motor tipine bağlıdır.

Dahili RejenerasyonÜnite, frenleme enerjisini harici bir direnç aracılığıyla ısı olarak dağıtmak yerine motor yavaşlaması sırasında AC kaynağına geri döndüren dahili bir rejenerasyon devresi içerir. Sık eksen tersine çevirmeleri olan kompakt makinelerde — örneğin kısa stroklu delme döngüleri — bu rejenerasyon yeteneği kabindeki termal yükü azaltır ve tam bir üretim vardiyası boyunca daha düşük enerji tüketimine katkıda bulunur.

IPM Alarm İzlemeÇıkış aşaması, bağlantı sıcaklığını dahili olarak izleyen ve geri döndürülemez PCB hasarına neden olabilecek bir termal kaçış olayından önce koruma sağlayan Akıllı Güç Modülü (IPM) teknolojisini kullanır. IPM alarmları, CNC ekranında belirli servo alarm kodları olarak görünür, bu da bir teknisyenin gerçek bir cihaz aşırı ısınmasını, engellenmiş hava akışı veya arızalı bir soğutma fanı gibi harici bir nedenden ayırt etmesini sağlar.

Parça Numarası Çapraz Referansı

Nakliye ve Lojistik

Teslim süresi:Stoktaki birimler onaylanmış olup 1-2 iş günü içinde gönderilmeye hazırdır.

Paketleme:Köpük dolgulu sert karton içinde antistatik çanta. Eşik değerinin üzerindeki birimler, nakliye sırasında ek koruma için özel ahşap kasalarda gönderilir.

Taşıyıcılar:DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — hedefe ve aciliyet gereksinimlerine göre atanır.

Teslimat süresi:Express hizmetler 220'den fazla ülkeye 24-48 saat içinde ulaşır. Standart uluslararası transit, hedefe bağlı olarak 3-7 iş günüdür.

Gümrük vergileri:Alıcının sorumluluğundadır, hedef ülkenin gümrük düzenlemelerine göre. Her sevkiyatta ticari fatura ve tam paket listesi dahildir.

SSS

S1: A06B-6164-H311'in iş mili güç limiti nedir ve aşılırsa ne olur?İş mili kanalı 7.5kW sürekli çıkış olarak derecelendirilmiştir. Sürekli güç talebi bu rakamı aşan bir iş mili motoru çalıştırmak, sürekli kesimler sırasında yükselticinin çıkış aşamasını termal tasarım sınırlarının ötesine taşıyacak, sonunda bir aşırı ısınma alarmını tetikleyecek veya koruma zamanında devreye girmezse IGBT çıkış modüllerine zarar verecektir. Hızlanma sırasındaki anlık iş mili aşırı yüklenmesi, modülün kısa süreli tepe akımı marjı dahilinde tolere edilebilir, ancak sürekli aşırı yükleme hizmet ömrünü önemli ölçüde kısaltacaktır. 7.5kW'ın üzerinde derecelendirilmiş iş mili motorlarına sahip makineler için, A06B-6164-H312 (11kW iş mili bölümü) uygun bir üst seviyedir.

S2: A06B-6164-H311, aynı makinede eski bir A06B-6134 serisi üniteyi değiştirebilir mi?Kabin doğru yuva boyutlarına sahipse doğrudan mekanik ikame mümkündür, ancak 6164 serisi FSSB fiber optik iletişim kullanırken, daha önceki 6134 serisi farklı bir arayüz protokolü kullanıyordu. 0i-C veya daha eski bir kontrol (6134 serisini kullanan) çalıştıran bir CNC, bir CNC yükseltmesi olmadan 6164 serisi yükseltici ile iletişim kuramaz. 6164 serisi yalnızca 0i-D, 0i-MD ve 0i-Mate-D nesli kontrollerle uyumludur. Makineniz zaten bu kontrollerden birini arızalı bir 6134 ünitesiyle çalıştırıyorsa, bir FANUC entegratörü ile 6164'ün benimsenip benimsenemeyeceğini araştırmaya değer — cevap belirli firmware sürümlerine ve parametre uyumluluğuna bağlıdır.

S3: Makinemde özellikle N ekseninde SV401 alarmı gösteriliyor. Bu, bu ünitenin N kanalındaki bir arızayı mı işaret ediyor?SV401, bir FANUC hazır sinyal kapalı alarmıdır — servo yükselticisinin o eksende CNC'nin hazır komutuna yanıt vermediğini gösterir, bu da çıkış kanalından bağımsız olarak birkaç nedenden kaynaklanabilir. N kanalındaki IGBT aşamasını şüpheli hale getirmeden önce, yükselticiye giden 24V DC kontrol gücü kaynağını kontrol edin (24V kaybı tüm eksenleri veya seçilen eksenleri devre dışı bırakır), PMC'den gelen servo etkinleştirme sinyalinin aktif olduğunu onaylayın ve makinenin güvenlik devresi tarafından tutulan bir acil durdurma koşulu olmadığından emin olun. Bunların hepsi kontrol edildikten sonra, arıza daha çok N ekseni çıkış aşamasında veya ilgili motor geri bildirim yolunda olma olasılığı yüksektir.

S4: Bu ünite iş mili ekseninde rijit kılavuz çekmeyi destekliyor mu?Evet, CNC seçeneği etkinleştirildiğinde ve iş mili motoru bir konum kodlayıcı (veya uyumlu bir enkoder geri bildirim düzenlemesi) ile donatıldığında rijit kılavuz çekme desteklenir. βiSVSP ünitelerindeki iş mili kanalı, CNC'de iş mili senkronizasyon yazılım seçeneği aktif olduğu sürece, rijit kılavuz çekme için gereken hız kontrolünden senkronize konum kontrolüne geçişi işler. Donanım yeteneği yükselticidedir; sınırlayıcı faktör, satın alınan CNC seçenek setinin rijit kılavuz çekmeyi içerip içermediğidir.
