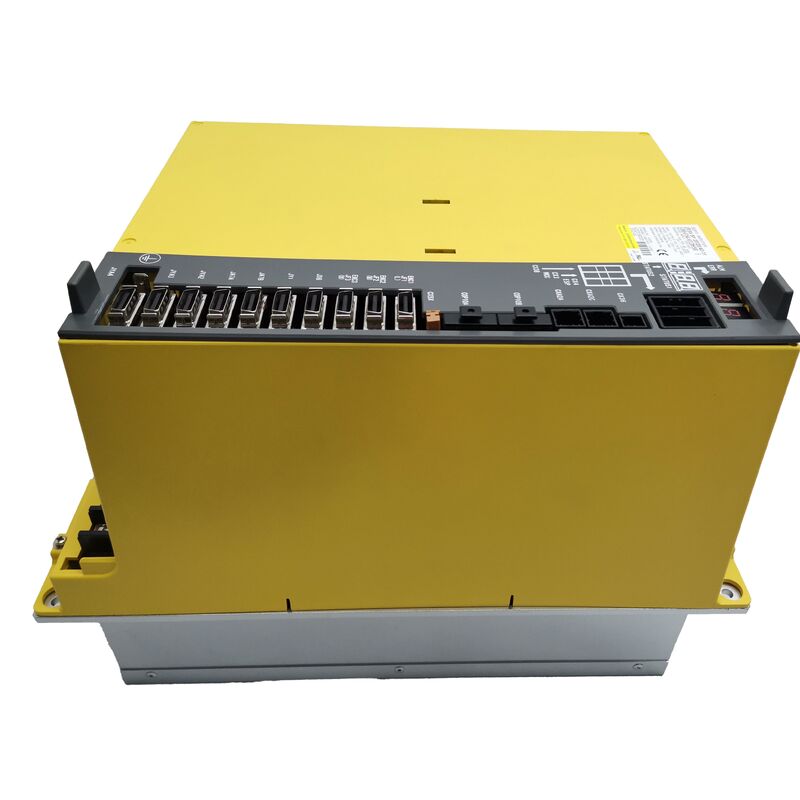

FANUC A06B-6164-H312 20/20/40-11 Kombine Servo & Spindle Amplifier 3 Eksen + 11kW, 200V Sınıf

Bölüm numarası: A06B-6164-H312 (#H580) ¢Aile: βi Servo/Spindle Entegre Birim ¢Model Kodu: biSVSP 20/20/40-11 ¢Arayüz: FSSB Fiber-Optic ¢Gürültü Sınıfı: 200V AC Giriş Serisi

Ürün Genel Görünümü

The A06B-6164-H312 sits in the lower-mid power tier of FANUC's βiSVSP (Beta i Servo/Spindle) combined amplifier family — a product line designed to consolidate three servo drive channels and a full spindle amplifier into a single moduleDaha yüksek dereceli A06B-6164-H333 15kW filizli makineleri hedeflediğinde, H312 daha küçük çerçeveli işleme merkezlerine, kompakt dönüş hücrelerine,ve 11kW fiyonk motorlarını hafif-orta görevli servo eksenlerle eşleştiren giriş-orta aralık CNC platformları.

Kombine birim formatı 6164 serisinin tanımlayıcı özelliğidir.Bu tek şasi L'de üç servo motoru besliyor., M ve N eksenleri aynı anda dönerken çalıştırmak ̇ hepsi bir ağ bağlantısından, bir DC otobüsünden ve bir FSSB fiber-optik iletişim kanalından CNC'ye.Sıkı kabine ayak izi kısıtlamaları içinde çalışan makine üreticileri için, bu entegrasyon doğrudan tasarruf edilmiş alana ve birimler arası kablolama azaltılmasına yol açar.

İletişim yalnızca FANUC'un FSSB (Fanuc Seri Servo Bus) fiber-optik bağlantısı ile işlenir, bu da A06B-6164-H312'yi FANUC CNC kumandalarının 0i-D/0i-MD nesli ile uyumlu hale getirir.6164-H311 ile aynı ikinci nesil Beta serisine aittir (7.5kW spindle) ve 6164-H333 (15kW spindle), sadece spindle çıkış gücü sınıfında ve elde edilen servo kanal boyutunda farklılık göstermektedir.

Teknik özellikler bir bakışta

Model İsimlendirmesinin Çözümü: biSVSP 20/20/40-11

FANUC βiSVSP model kodundaki her sayı belirli bir anlam taşır:

ikiBeta i serisi (FSSB iletişimini kullanan ikinci nesil Beta sürücü ailesi)

SVSPServo + Spindle tek birim içinde entegre

20 / 20 / 40Her bir servo kanalının en yüksek akım derecesi: L-eksen 20A, M-eksen 20A, N-eksen 40A.L / M ve N arasındaki asimetrik boyutlama kasıtlı N-eksen kanalı tipik olarak dikey bir işleme merkezinde Z-eksen gibi daha yüksek yük eksenine atanır, kesme kuvvetleri ve yerçekimi telafi talepleri en büyük olan.

1111kW sürekli çıkış için değerlendirilmiş spindle amplifier sınıfı.

Bu isimleme sözleşmesi H312'yi doğrudan daha hafif H311 (biSVSP 20/20/40-7) arasında yerleştirir.5, 7.5kW spindle) ve daha güçlü H333 (biSVSP 40/40/40-15,Aynı 6164 ailesi içindeki 15kW fiyonk) 3 ünitenin hepsi aynı üç asılı servo mimarisini paylaşır, ancak fiyonk çıkış sınıfı ve ilgili servo kanal değerlerinde farklıdır..

Motor Uygunluğu

Servo Eksenleri (L / M / N)

Üç servo kanalı, FANUC'un βiS (Beta i Standard) servo motorları için tasarlanmıştır.uyumlu servo motor aralığı içerir:

• βiS 4/5000veβiS 8/3000L ve M kanal değerleri içinde hafif görev eksenleri için iyi
• βiS 8/2000veβiS 12/3000N-eksenli kanal için 13A sürekli değerlendirmesi için uygun

Bu ünitenin L veya M kanallarına βiS 22 çerçevesinden yukarıdaki motorlar atanmamalıdır, çünkü sürekli akım gereksinimleri 6,5A dereceli kanalları termal aşırı yüklenmeye itecektir.N-eksen kanalı, 40A zirve ve 13A sürekli kapasitesi ile, çalışma döngüsü izin verdiğinde daha ağır servo yüklerini karşılayabilir.

Döner Motoru

11kW fiyonk bölümü, FANUC'un 11kW güç sınıfındaki βi serisi fiyonk motorlarına eşleştirilir.

• βiI 8/10000️ 8kW, amplifikatör başlığı içinde.
• BiI 12/800012kW sınıfı motor, motor özellik sayfasıyla 56A çıkış derecesine göre onaylanabilir

Tüm motor-artırıcı çiftlemelerinde olduğu gibi, montajdan önce uygunluğunu onaylamak için her zaman motorun isim plakasının sürekli akımını güçlendiricinin 56A çıkışına karşı karşılaştırın.

Çelişkili Pazar Açıklamaları Hakkında Bir Not

Bu parça numarasını araştıran alıcılar, A06B-6164-H312#H580'i üç eksenli bir ünite yerine iki eksenli bir birim (biSVSP 80/80-18) olarak tanımlayan listelere rastlayabilirler.Bu tutarsızlık, bazı dağıtıcı kataloglarında veri tabanı giriş hatalarından kaynaklanıyor gibi görünüyor.6164 ailesindeki FANUC H3xx parça numarası alt serisi, sürekli olarak üç eksenli bir servo mimarisi izler. H311, H333, H343 ve H364 tümü üç eksenli birimlerdir.ve H312 aynı örneği izler.Belirli elektrik parametreleri (20A/20A/40A servo kanalları, 52A giriş, 11kW spindle) üç eksenli biSVSP 20/20/40-11 sınıflandırması ile tutarlıdır.Alıcılar herhangi bir çapraz referans sipariş vermeden önce fiziksel birime yerleştirilen etiketten model tanımını onaylamalıdır..

CNC Sistemi Uyumluluğu ve Dahili Teşhis

A06B-6164-H312 CNC ile FSSB fiber-optik otobüsü üzerinden iletişim kurar ve onu 0i-D jenerasyon kontrol platformları ile sınırlandırır:

• FANUC Serisi 0i-D (0i-MD freze için, 0i-TD dönüş için)
• FANUC Serisi 0i-Mate-D
• FANUC Serisi 0i-MF (firmware onayıyla)

Birim, IPM (Akıllı Güç Modülü) alarm algılamasını içerir, bu da transistörün iç bağlantı sıcaklıklarını izler ve termal bir kaçış olayının PCB hasarına neden olmadan önce hataları rapor eder.HRV2 ve HRV3 (High Response Vector) kontrol modları desteklenir., yüksek hızlanma kontur hareketleri sırasında aşağıdaki hatayı azaltan daha yüksek bant genişliği akım döngüsü performansını sağlar.

Bölüm Numarası Çapraz İzlenme

Nakliye ve Lojistik

Gönderim:Doldurulmuş birimler, siparişten sonra 1-2 iş günü içinde onaylanır ve gönderilir. Paketleme sert bir kartonun içinde yoğun köpük dolgu ile anti-statik koruma kullanır.Daha ağır veya daha kırılgan birimler özel ahşap kasalarda gemi.

Taşıyıcılar:DHL Express · FedEx Uluslararası Öncelik · UPS Worldwide Express · TNT · EMS † varış noktasına ve teslimat aciliyetine göre seçilen taşıyıcı.

Küresel Erişim:Ekspres seçenekleri, 24-48 saat içinde 220'den fazla ülkeye teslimat yapar. Standart uluslararası transit 3-7 iş günü sürer.

Belgeleri:Her sevkiyat, bir ticari fatura ve ayrıntılı bir paket listesi içerir.

Sık Sorulan Sorular

S1: A06B-6164-H312 ve A06B-6164-H311 arasındaki pratik fark nedir?

Her ikisi de 6164 βiSVSP ailesinde üç eksenli servo artı spindle kombinasyon birimleridir ve her ikisi de aynı 20/20/40 servo kanal boyutunu kullanır.H311 bir 7 destekler.Eğer makinenizin spindle motor plakası 8kW ile 11kW arasında bir şey gösteriyorsa, H312 doğru seçimdir.H311 bu fiyonka için küçük olur., ve bir sonraki adım 15kW ile H333 büyük boyutlu ve maliyet için potansiyel olarak gereksiz olurdu.

S2: N-eksen kanalı neden L ve M kanallarından daha yüksek bir akım derecesine sahiptir?

BiSVSP 20/20/40-11'deki asimetrik servo kanal boyutlandırması kasıtlıdır. Bu üniteyi kullanan çoğu üç eksenli işleme merkezlerinde, N-eksen kanalı Z-eksenine ( dikey yolculuk) atanır,yerçekimi telafi ve spindle başının ağırlığı nedeniyle daha yüksek bir sürekli akım talebi taşıyanN kanalındaki 40A zirve / 13A sürekli derecelendirme, bu uygulama için gereken baş alanını sağlarken, L ve M kanalları 20A zirve / 6'da.5A, daha hafif yüklü X ve Y eksenlerini sürekli olarak uygun şekilde tutabilir..

S3: A06B-6164-H312, 0i-D yerine FANUC 0i-MF kontrolü ile kullanılabilir mi?

0i-MF, 0i-D ailesiyle aynı FSSB fiber-optik servo iletişim mimarisini kullanır, bu nedenle elektrik uyumluluğu genellikle korunur.Bir güçlendirici, başlangıçta belirtilenden daha yeni bir nesil kontrol ile eşleştirildiğinde, CNC parametre ayarları özellikle servo parametre başlatma ve spindle amplifier tipi parametreleri doğru ayarlanmalıdır.FANUC veya nitelikli bir entegratör ile, kullanımda olan 0i-MF firmware sürümünün A06B-6164 serisi amplifierini desteklediğini onaylayın..

S4: Birim güçlendiriliyor ama makine tüm eksenlerde aynı anda bir FSSB iletişim hatası gösteriyor.

Güçlenme sırasında tüm ekseleri aynı anda etkileyen bir FSSB alarmı, neredeyse her zaman bir sürücü hatası yerine fiber optik iletişim sorunu gösterir.CNC optik arayüzü amplifier ünitesine bağlayan fiber-optik kablo her iki ucunu kontrol: kabloda fiziksel hasar, toz veya kirlilik için push-fit optik konektörleri arayın ve her bir konektörün tamamen oturduğunu doğrulayın.Kirli veya kısmen kesilmiş bir optik konektör bu semptomun en sık görülen nedenidir ve amplifikatöre dokunmadan gider..

S5: Servo kanalları işlevsel olarak kalırken spindle kanalı arızalanırsa bu ünite tamir edilebilir mi?

Evet, A06B-6164-H312'nin saha onarımı FANUC uzman tamirhaneleri arasında iyi bilinmektedir.bir spindle kanal arızası otomatik olarak IGBT'lerin servo çıkışı etkilendiği anlamına gelmezYeterli bir onarım tesisi, tüm dört kanalı bağımsız olarak test edecek ve sadece arızalı güç aşamasını değiştirecektir.Eğer makine durma süresi öncelikli kısıtlama ise, bir değişim birimi daha hızlı bir yoldur; eğer maliyet öncelikli bir husus ise,Onarım daha iyi bir seçenektir. Eğer arızalı modül onarılırken makineyi hizmete geri döndürmek için onaylanmış iyi bir birim varsa..
