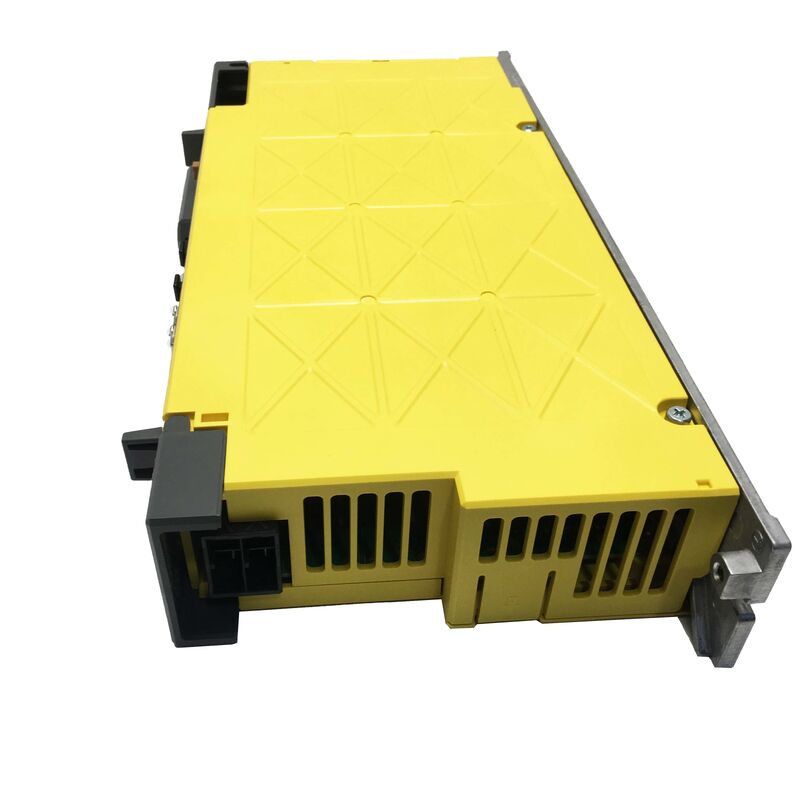

FANUC A06B-6240-H105 AC Servo Amplifikatör Ünitesi — αiSV 80-B, Tek Eksenli, 200V Serisi

Parça No.: A06B-6240-H105  |  Model: αiSV 80-B  |  Seri: FANUC αi-B  |  Tip: Tek Eksenli Servo Amplifikatör Modülü  |  Menşei: Japonya

Genel Bakış

Yetersiz eksen kontrolü, eksen kontrolü değildir — bir yüktür. FANUC A06B-6240-H105, FANUC'un αi-B serisinden, model adı αiSV 80-B olan, tutarlı tork, temiz yüksek hızlı yanıt ve uzun servis aralıklarının pazarlık edilemez olduğu yüksek talepli CNC ve robot uygulamaları için üretilmiş tek eksenli bir AC servo amplifikatör modülüdür.

αi-B serisi, FANUC'un modern servo mimarisinin temelini oluşturur. Önceki nesillere kıyasla, seri daha serin çalışır, daha az kabinet alanı kaplar ve eşdeğer çıkış için daha az güç çeker — FANUC, düşük kayıplı güç cihazları ve yeniden tasarlanmış bir ısı dağıtım kanadı kombinasyonuyla amplifikatör kurulum ayak izini geleneksel tasarımlara göre yaklaşık %30 oranında azaltmıştır. Pratikte bu, raf başına daha fazla sürücü kapasitesi ve yoğun çok eksenli kabinet konfigürasyonlarında daha iyi termal yönetim anlamına gelir.

A06B-6240-H105 iki ana dağıtım bağlamında kullanılır: FANUC Serisi 30i, 31i ve 32i kontrollerini çalıştıran işleme merkezlerinde CNC servo eksen sürücüsü olarak ve FANUC robot sistemlerinde yardımcı veya 7. eksen amplifikatörü olarak — özellikle standart altı eksenin ötesinde ek servo eksenlerin gerektiği R-30iB ve R-30iB Plus kontrolcü konfigürasyonlarında. Her iki rolde de, eksen komutlarını minimum gecikmeyle yüksek hızda alan koordineli bir FSSB (FANUC Serial Servo Bus) fiber optik iletişim zincirinin bir parçası olarak çalışır.

Teknik Özellikler

αi-B Mimarisi İçin Üretildi — Pratikte Ne Anlama Geliyor

A06B-6240-H105 geleneksel anlamda bağımsız bir sürücü değildir. Koordineli bir FANUC servo sisteminin bir modülüdür ve bu sisteme nasıl uyduğunun anlaşılması, kurulum prosedüründen değiştirme stratejisine kadar her şeyi belirler.

FSSB Fiber Optik İletişim Amplifikatör, CNC veya robot kontrolcüsü ile FANUC'un yüksek hızlı seri servo veri yolu üzerinden, geleneksel bakır kablolama yerine fiber optik kablo üzerinde iletişim kurar. Fiber, sinyal ile güç katmanında doğası gereği var olan yüksek güçlü anahtarlama gürültüsü arasındaki elektromanyetik girişimi ortadan kaldırır — sinyal ve güç kablolamasının dar bir alanı paylaştığı kompakt kabinetlerde önemlidir. İletişim döngüsü, eski darbe treni mimarilerinin ölü bant sınırlamaları olmadan hassas çok eksenli senkronizasyonu destekleyecek kadar hızlı çalışır.

Paylaşılan DC Veriyolu Mimarisi αi-B serisi paylaşımlı bir DC veriyolu konfigürasyonu kullanır: αiPS-B güç kaynağı modülü gelen AC'yi doğrultur ve birden fazla servo ve iş mili amplifikatör modülünün bağlandığı ortak bir DC rayı besler. A06B-6240-H105, kendi girişini şebeke AC'sinden doğrultmak yerine bu paylaşımlı veriyolundan güç çeker. Bunun iki önemli sonucu vardır. Birincisi, yavaşlayan bir eksenden gelen rejeneratif enerji, aynı veriyolundaki hızlanan bir eksen tarafından emilebilir, bu da kaynaktan çekilen net gücü azaltır. İkincisi, amplifikatör modülünü değiştirmek, güç kaynağını değiştirmeyi gerektirmez — PSM'nin sağlıklı olduğu ve toplam eksen akım talebi için doğru şekilde derecelendirildiği varsayılarak.

Dahili Mutlak Pulsecoder Kapasitörü A06B-6240-H105 içindeki bir yedek kapasitör, güç kesildikten sonra yaklaşık 10 dakika boyunca mutlak enkoder konumunu tutar. Bu, normal çalışmada — amplifikatör modülünün kendisini değiştirmede — yeniden takıldıktan sonra referans konum dönüşünün gerekli olmadığı anlamına gelir, eğer değişim kapasitörün tutma süresi içinde tamamlanırsa. Otomatik sıfırlama döngülerinin zaman alıcı olduğu veya fikstür temizleme işlemleri gerektirdiği makinelerde, bu özellik tek başına planlı bakım sırasında anlamlı zaman kazandırır.

İzlemeli Fan Soğutma Aktif fan soğutma, sürekli yüksek akım talebi altında güç katmanını çalışma sınırları içinde tutar. Sürücü fan durumunu izler ve termal kapanma meydana gelmeden önce fan arıza koşullarını işaretleyebilir — bakım ekiplerine plansız bir duruş yerine müdahale planlamaları için zaman tanır.

Bu Amplifikatör Nereye Kurulur

CNC İşleme Merkezleri — Yüksek Güçlü Besleme Eksenleri αiSV 80-B'deki 80-tanımı, sürücünün güç sınıfına atıfta bulunur. 22.5 A nominal çıkışla A06B-6240-H105, eksen itme veya tork gereksinimlerinin 40 veya 20 sınıfındaki daha küçük amplifikatör varyantlarının sağlayabileceğinden daha yüksek olduğu orta ila büyük işleme merkezlerindeki X, Y, Z ve döner eksen sürücüleri için uygundur. Yatay işleme merkezlerindeki doğrusal eksenler, döner palet tablaları ve 5 eksenli makinelerdeki ağır besleme uygulamaları bu aralıktaki sürücü kapasitesini kullanır.

FANUC Robot Sistemleri — Yardımcı Eksen Genişletme A06B-6240-H105'in en yaygın kurulum senaryolarından biri, R-30iB veya R-30iB Plus kontrolcüsü tarafından kontrol edilen robot iş hücrelerinde 7. veya ek eksen amplifikatörü olarak kullanılmasıdır. Palet sistemleri, döner pozisyonlayıcılar, servo kaynak tabancaları ve servo tahrikli takım değiştiriciler, robotun dahili altı eksen sürücüsü dışındaki ek bir amplifikatör modülü gerektirir. A06B-6240-H105, kontrolcü kabinetindeki FSSB zincirine bağlanır ve robot parametrelerinde ek bir eksen olarak yapılandırılır.

Çok Eksenli Esnek Üretim FANUC Power Motion i-A veya Serisi 31i kontrollerinin birden fazla doğrusal ve döner ekseni aynı anda koordine ettiği portal sistemleri, transfer makineleri ve esnek üretim hücrelerinde, A06B-6240-H105, aynı paylaşımlı veriyolundaki daha düşük torklu eksenleri işleyen daha küçük αiSV 40-B veya αiSV 20-B modülleriyle birlikte çalışarak, karışık kapasiteli sürücü konfigürasyonlarındaki yüksek akımlı eksen yuvalarını doldurur.

Hata Teşhisi — LED Durum Ekranı Size Ne Anlatıyor

Her αi-B serisi amplifikatörde gerçek zamanlı durum ve alarm bilgisi sağlayan bir ön panel LED ekranı bulunur. Bir hata sonrası, görüntülenen alarm kodu ilk ve en doğrudan teşhis işaretidir. A06B-6240-H105 ile ilgili yaygın kodlar ve en sık görülen kök nedenleri:

Alarm 9 (DC veriyolunda aşırı voltaj): DC veriyolu voltajı izin verilen sınırı aşmıştır. En sık yetersiz rejeneratif kapasiteden kaynaklanır — ya güç kaynağı modülünün rejeneratif devresi doygunluğa ulaşmıştır ya da yavaşlama rampaları durdurulan atalet için çok agresiftir. αiPS modülünün durumunu kontrol edin ve uygulama sık sık sert yavaşlamalar içeriyorsa bir rejeneratif deşarj ünitesi düşünün.

Alarm 6 (Aşırı akım): Çıkış akımı eşiği aşmıştır. Motor kablolamasını kontrol edin — özellikle U, V, W bağlantılarını — yalıtım arızası, aralıklı kısa devre veya yanlış fazlama için. Alarm eksen hareket döngüsünün tutarlı bir noktasında görünüyorsa motorun kendisini de kontrol edin.

Alarm 1 (Fan hatası): Dahili soğutma fanı durmuş veya minimum hız eşiğinin altına düşmüştür. Çalışmaya devam etmeden önce fanı değiştirin; yeterli soğutma olmadan yüksek akımda çalışmak, IGBT güç katmanına termal hasar riski taşır.

Alarm 8 (Yüksek sıcaklık): Güç katmanı sıcaklığı güvenli sınırı aşmıştır. Kabinet içindeki ortam sıcaklığını kontrol edin, kanadın temiz ve engellenmemiş olduğundan emin olun, fanın çalıştığını doğrulayın ve sürücünün çalıştırılan görev döngüsü için nominal çıkış akımını aşmadığını onaylayın.

Parça Numarası Arama Varyantları

Bu modülü satın alan alıcılar birkaç format kullanır — hepsi aynı birimi ifade eder:

A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (O/sıfır karışıklığı — yaygın OCR yanlış okuması, aynı ürün) · FANUC αiSV 80-B · aiSV80B amplifikatör · FANUC 6240 H105

Nakliye ve Sevkiyat

Birimler, onaylanmış ödemeyi takip eden 1–2 iş günü içinde orijinal FANUC fabrika ambalajında sevk edilir. Acil gereksinimler için ekspres taşıyıcılar mevcuttur.

Taşıyıcılar: DHL Express · FedEx International Priority · UPS · EMS · TNT Transit: Ekspres ile çoğu uluslararası varış noktasına 3–7 iş günü Belgeler: Ticari fatura ve paket listesi standart; talep üzerine menşe şahadetnamesi İthalat vergileri ve harçları:Varış noktasında alıcı tarafından ödenecektir

Takip numaraları, sevkiyat toplandığı anda sağlanır.

Sıkça Sorulan Sorular

S: A06B-6240-H105 ile A06B-6290-H105 arasındaki fark nedir?

C: Her ikisi de αi-B serisinden tek eksenli αiSV 80 servo amplifikatör modülleridir, ancak tamamen farklı voltaj sınıflarında çalışırlar. A06B-6240-H105, 200 V giriş serisi varyantıdır — 283–339 V DC veriyolu besleyen bir αiPS-B güç kaynağına bağlanır ve motora 240 V AC çıkış verir. A06B-6290-H105, 400 V HV (yüksek voltaj) giriş serisi varyantıdır — 537–679 V DC veriyolundan çalışır ve 400 V AC çıkış verir. Elektriksel olarak birbirinin yerine geçemezler. Kurulumunuzun güç kaynağı modülü ve sistemdeki servo motorların voltaj derecesi hangi varyantın doğru olduğunu belirler. 400 V veriyolunda 200 V serisi bir amplifikatör kullanmak modülü yok edecektir.

S: A06B-6240-H105, bir FANUC R-30iA robot kontrolcüsünde yedek olarak kullanılabilir mi?

C: A06B-6240-H105, R-30iB ve R-30iB Plus kontrolcüleriyle ilişkili αi-B serisi mimarisi için tasarlanmıştır. Daha önceki R-30iA kontrolcüsü, servo kabinetinde αi serisi (B olmayan) amplifikatörler kullanıyordu. Fiziksel form faktörü benzer olsa da, αi-B serisi, orijinal αi serisine kıyasla revize edilmiş iletişim zamanlamasına ve veriyolu özelliklerine sahiptir. Aynı sistemde B serisi ve B olmayan serisi modülleri karıştırmak desteklenen bir konfigürasyon değildir. Sipariş vermeden önce kontrolcü neslini ve mevcut amplifikatör serisini doğrulayın — takılı modüllerin soneklerini tam olarak eşleştirin.

S: Makine, A06B-6240-H105'i değiştirdikten sonra bir servo alarmı gösteriyor. İlk olarak neyi kontrol etmeliyim?

C: Bir modül değişiminden hemen sonra bir servo alarmının en yaygın nedeni motor referans konumu verisidir. αi-B serisinde mutlak enkoder konumunu tutan dahili bir yedek kapasitör bulunmasına rağmen, eğer değişim güç kesildikten sonra yaklaşık 10 dakikadan uzun sürerse, kapasitör boşalır ve mutlak konum verisi kaybolur — eksenin çalışabilmesi için bir referans konum dönüş döngüsü gerektirir. İlk olarak CNC veya kontrolcü alarm mesajında konum hatası veya mutlak veri kaybı kodlarını kontrol edin. Konum verisiyle ilgili olmayan bir alarm gösteriliyorsa, tüm FSSB fiber optik konektörlerinin tam olarak oturduğunu (hem amplifikatörde hem de zincirdeki bitişik modüllerde) kontrol edin ve CNC eksen parametre konfigürasyonunun yeni modülle eşleştiğini doğrulayın.

S: Bu amplifikatör dahili bir rejeneratif direnç içeriyor mu?

C: Hayır. αi-B serisi mimarisinde, rejeneratif enerji yönetimi, bireysel eksen amplifikatör modülleri yerine paylaşımlı güç kaynağı modülü (αiPS-B) tarafından yönetilir. PSM, tüm veriyolu için rejenerasyonu yönetir. PSM'nin rejeneratif kapasitesi uygulama için yetersizse — genellikle sert yavaşlamalar sırasında DC veriyolu aşırı voltaj alarmlarıyla gösterilir — sisteme bir rejeneratif deşarj ünitesi eklenebilir. αi-B 200 V serisindeki bireysel eksen amplifikatör modüllerinin kendi rejeneratif dirençleri veya fren kıyıcıları yoktur.

S: Siparişten önce bunun doğru parça olduğunu nasıl onaylayabilirim — mevcut modülde hangi işaretlere bakmalıyım?

C: FANUC parça numarası, amplifikatör modülünün ön veya yan yüzüne yapıştırılmış etikette standart A06B-XXXX-HXXX formatında yazılıdır. Etikette A06B-6240-H105 yazıyorsa, bu liste doğrudan yedektir. Ek olarak, etiketteki model tanımını onaylayın — αiSV 80-B göstermelidir. Parçayı takılı bir modül yerine bir yedek parça listesine göre temin ediyorsanız, kontrolcünün beklediği sürücü modelini doğrulamak için CNC eksen konfigürasyon parametresini (CNC'nin servo parametre ayarlarında saklanan amplifikatör model kodu) çapraz kontrol edin. Herhangi bir belirsizlik varsa, siparişi vermeden önce makine modelini, CNC neslini ve kabinet kablolama şeması referansını ekibimizle paylaşın.
