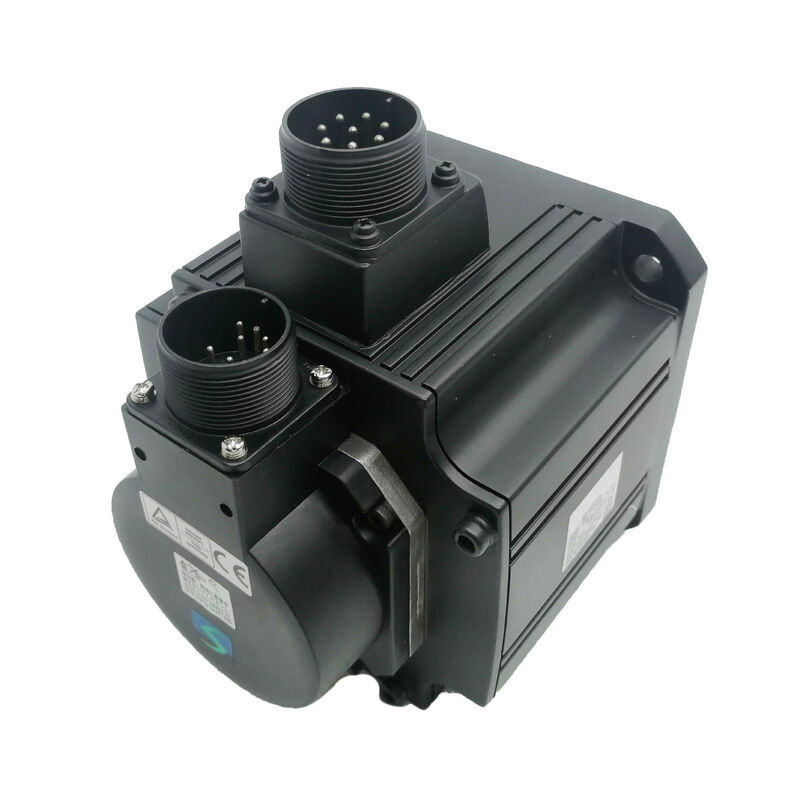

Mitsubishi HC-SFE152K | MELSERVO-J2S Serisi AC Servo Motor — 1.5 kW, 17-Bit Mutlak, Kamalı Mil, IP65

Parça Numarası: HC-SFE152K (HC-SFS152K olarak da belirtilir)

Marka: Mitsubishi Electric

Seri: MELSERVO-J2S — HC-SF Tipi

Durum: Üretici Tarafından Durduruldu — Yenilenmiş ve Fazla Stok Mevcut

Koşul: Yenilenmiş / Değişim / Fazla

Genel Bakış

Mitsubishi HC-SFE152K Mitsubishi Electric'in MELSERVO-J2S serisinden, özellikle HC-SF orta-eylemsizlikli, orta-güçlü motor ailesinden 1.5 kW'lık bir AC fırçasız servo motordur.

2.000 RPM'de 7.16 Nm nominal tork, 21.6 Nm tepe tork ve devir başına 131.072 sayım sağlayan 17-bit mutlak enkoder ile bu motor, sürekli tork doğruluğu, hassas mutlak geri besleme ve endüstriyel ortamlarda uzun süreli güvenilirlik gerektiren besleme ekseni ve konumlandırma işleri için tasarlanmıştır.

HC-SFE152K, kamalı düz bir mile, dahili yağ keçesine ve IP65 giriş korumasına sahiptir — bu konfigürasyon, MELSERVO-J2S serisinin tasarlandığı takım tezgahı ve üretim otomasyonu uygulamalarının mekanik kuplaj, mil sızdırmazlığı ve çevresel koruma gereksinimlerini karşılar. 200VAC sınıfı bir beslemeden çalışır, nominal yükte 9A çeker ve maksimum 27A akım kapasitesine sahiptir ve 130 × 130 mm'lik bir flanşa monte edilir.

Mitsubishi bu modeli artık üretmemektedir. J2S platformunun yerini daha sonraki MELSERVO nesilleri almıştır, ancak J2S donanımlı makinelerin önemli bir kurulu tabanı dünya çapında üretim tesislerinde aktif olarak kullanılmaktadır — ve güvenilir bir HC-SFE152K değişimi bulmak, bu operasyonların çoğu için pratik ve devam eden bir bakım gereksinimidir.

Anahtar Özellikler

HC-SF Serisi — Gerçek Dünya Eksen Yükleri İçin Orta Eylemsizlik

Mitsubishi, HC-SF motor tipini orta ila ağır mekanik yüklerin eylemsizlik özelliklerine uyacak şekilde tasarladı — orta boyutlu takım tezgahlarında, çok eksenli işleme merkezlerinde ve tahrikli arabalara, bilyalı vidalı destekli masalara veya gerçek kütle taşıyan döner indeksleme mekanizmalarına sahip otomasyon ekipmanlarında görülen eksen eylemsizliği türü.

0.00200 kg·m² rotor eylemsizliği, bu motorun yük eşleştirme davranışını tanımlayan rakamdır. Yansıtılan yük eylemsizliği, motorun kendi eylemsizliğinin makul bir katı olduğunda — genellikle uygulamaya bağlı olarak 5:1 veya 10:1 oranı içinde — servo sistemi, agresif kazanç ayarı olmadan kararlı, iyi sönümlenmiş yanıtla hız ve konum döngülerini kapatabilir.

HC-SF, birçok pratik takım tezgahı eksen konfigürasyonunun doğal olarak düştüğü eylemsizlik aralığında yer alır, bu yüzden eşleştirildiği eksenler bunlardır.

1.500 RPM nominal hızda ve maksimum 3.000 RPM ile motor, hem tipik kesme ilerleme hızlarını hem de kesme dışı çevrim süresini azaltan daha hızlı travers hızlarını kapsar.

21.6 Nm tepe torku — sürekli nominal torkun üç katı — aşırı büyük bir motor çalıştırmadan hızlı eksen konumlandırması için gereken hızlanma payını sağlar, sürekli termal limitinin oldukça altında çalışır.

17-Bit Mutlak Enkoder — Referans Noktası Bulma Yok, Pil Bağımlılığı Yok

Dahili 17-bit enkoder, şaft devri başına 131.072 benzersiz konumu çözer ve mutlak konum verilerini doğrudan enkoder donanımında saklar. Başlangıçta, MR-J2S sürücüsü, eksenin önce bir referans noktasına gitmesini gerektirmeden mevcut şaft konumunu okur.

Çok eksenli bir makinede, bu, kontrol sisteminin her J2S donanımlı eksenin tam konum bilgisini güç açıldıktan hemen sonra — herhangi bir hareket komut edilmeden önce — sahip olduğu anlamına gelir.

Üretim ortamlarında, bu göründüğünden daha önemlidir. Referans noktası bulma döngüleri zaman alır — vardiyalar, planlanan bakım pencereleri, E-stop kurtarma olayları ve aktif bir döngüyü kesintiye uğratan herhangi bir güç kesintisi boyunca biriken zaman.

Her başlangıç dizisinden referans noktası bulmayı ortadan kaldırmak, özellikle her dakikası kesme dışı zamanın ölçülebilir bir maliyeti olan yüksek üretim hacimlerinde çalışan makinelerde, artımlı enkoder sistemlerine göre gerçek bir operasyonel kazançtır.

17-bit çözünürlük ayrıca düşük şaft hızlarında ince hız çözünürlüğünü destekler, bu da yavaş ilerleme hızlarında pürüzsüz hareket profillerine katkıda bulunur — bitirme geçişleri, kontur enterpolasyonu ve düşük hızda hız dalgalanmasının yüzey kalitesini veya boyutsal doğruluğu etkilediği herhangi bir işlem için geçerlidir.

Kamalı Mil ve Yağ Keçesi

Kamalı düz mil, tahrik edilen bileşene — kuplaj göbeği, kasnak veya dişli kutusu girişi — tork büyüklüğü, şok yükleme veya yön tersine bakılmaksızın mil ile göreceli olarak dönemeyen pozitif bir mekanik bağlantı sağlar.

21.6 Nm tepe tork geliştiren 1.5 kW eksen motoru için kam, isteğe bağlı bir mühendislik değildir — iletilen torkun ve dinamik yük profilinin, motorun hizmet ömrü boyunca yalnızca sıkma kuvvetinin güvenilir bir şekilde yönetebileceğinden fazlasını aşan herhangi bir kuplaj düzenlemesi için uygun bir spesifikasyondur.

Dahili yağ keçesi, şaft yatağını, çalışan bir takım tezgahının eksen sürücü ucunda bulunan havada taşınan soğutucu sisi, ince metalik parçacıklar ve genel kirlilikten korur.

Kullanılmış motorlarda conta durumu anlamlı bir inceleme öğesidir — sertleşmiş veya aşınmış bir şaft keçesi, kirliliğin IP65 muhafaza korumasını atlayıp ön yatağa ulaşmasına izin verir, burada belirgin bir belirti ortaya çıkmadan önce yavaş bir bozulma başlar.

Bu, ıslak kesme ortamlarında uzun hizmet geçmişine sahip HC-SF motorlarda bulunan daha yaygın bulgulardan biridir.

Üretim Bağlamında IP65

IP65, motor gövdesini tüm toz girişlerine karşı kapatır ve herhangi bir açıdan yönlendirilmiş düşük basınçlı su jetlerine karşı koruma sağlar.

CNC takım tezgahında, bu rutin soğutucu maruziyetini kapsar — kesme işlemlerinden sıçrama, kesme bölgesindeki havada taşınan sis, iş parçası yükleme sırasında tesadüfi sıvı teması ve aktif olarak soğutulan herhangi bir işleme süreci etrafında meydana gelen genel sıvı göçü.

HC-SF ailesi, suya batırılmış veya yüksek basınçlı soğutucu jeti ortamları için tasarlanmamıştır — bu koşullara sahip uygulamalar IP67 veya daha yüksek derecelendirmeleri gerektirir.

CNC takım tezgahı eksen konumlarının büyük çoğunluğu için IP65 uygun bir spesifikasyondur ve J2S platformunun uzun hizmet geçmişi boyunca yeterli olduğu kanıtlanmıştır.

MELSERVO-J2S Sürücü Uyumluluğu

HC-SFE152K, Mitsubishi'nin MR-J2S serisi servo amplifikatörleri ile kullanılmak üzere tasarlanmıştır. MR-J2S sürücüsü, HC-SF motor tipini ve 17-bit mutlak enkoder protokolünü yerel olarak destekler. Bu motor sınıfı için doğru amplifikatör, motorun 1.5 kW çıkışı ve 9A nominal / 27A tepe akım gereksinimleri için boyutlandırılmış MR-J2S-200A'dır.

MR-J2S platformu, çok eksenli koordineli sistemler için SSCNET yüksek hızlı fiber optik ağ iletişimini ve bağımsız uygulamalar için analog/darbe treni komut girişlerini destekler. Servo amplifikatör parametreleri, eksen çalıştırılmadan önce HC-SF152 motor spesifikasyonunu eşleştirecek şekilde ayarlanmalıdır.

Motor değişimi sonrası servise alınan herhangi bir makinede, parametre bütünlüğünü — özellikle motor tipi kodu, enkoder tipi ve nominal akım — doğrulamak, ekseni yük altında çalıştırmadan önceki doğru devreye alma adımıdır.

Motor değişimiyle birlikte J2S'den J4'e veya J2S'den J5'e sürücü yükseltmesi düşünen tesisler için, nesiller arası motor uyumluluğunun özel amplifikatör yapılandırması gerektirdiğini ve uygulamadan önce Mitsubishi uygulama desteğiyle doğrulanması gerektiğini unutmayın.

Durdurulmuş Durum ve Tedarik

HC-SFE152K artık üretilmemektedir. Tüm durdurulmuş MELSERVO bileşenlerinde olduğu gibi, pratik tedarik seçenekleri uzman servo motor onarım tesislerinden yenilenmiş orijinaller, doğrulanmış fazla yeni stok birimleri ve değişim programlarıdır.

J2S platformunun yaşı göz önüne alındığında, yenileme kalitesi tedarikçiler arasında değişir — rulmanları değiştirilmiş ve yük altında çalıştırılmış bir motor ile sadece temizlenip yeniden paketlenmiş bir motor arasındaki fark dışarıdan görünmez.

Kritik üretim eksenleri için, en savunulabilir tedarik yaklaşımı, sargı direnci, yalıtım direnci, enkoder çıkış bütünlüğü ve boşta çalışma testi gibi belgelenmiş test sonuçları sağlayabilen bir tedarikçidir — sözlü bir güvence ve görsel bir inceleme değil. Bu yaştaki bir motor için, bu testler güvenilir bir onarım ile altı ay sonra plansız bir arıza arasındaki farktır.

SSS

S1: HC-SFE152K ile hangi servo amplifikatör uyumludur?

HC-SFE152K, Mitsubishi MR-J2S serisi servo amplifikatörleri ile kullanılmak üzere tasarlanmıştır. MR-J2S-200A, bu motorun 1.5 kW çıkışı ve akım değerleri için doğru amplifikatördür.

Eksen çalıştırılmadan önce sürücü, HC-SF152 için doğru motor tipi kodu ile parametrelendirilmelidir. Yanlış yapılandırılmış bir motor tipi parametresi kullanmak, hız döngüsü kararsızlığına veya sürücü hatalarına neden olur ve yük testi öncesinde çözülmelidir.

S2: Motor durduruldu — daha yeni bir Mitsubishi servo motor geçerli bir doğrudan değişim midir?

Önemli mühendislik çalışması olmadan değil. Mitsubishi'nin mevcut HG-SR veya HG-MR serisi motorları tork sınıfına uyabilir, ancak flanş boyutları, mil geometrisi, konektör pinleri, enkoder protokolü ve sürücü uyumluluğu J2S ve mevcut J4/J5 nesilleri arasında farklılık gösterir.

Nesiller arası bir ikame, mekanik yeniden değerlendirme, yeni kablolama ve motorla birlikte bir sürücü yükseltmesi gerektirir.

Birebir bakım değişimi için, mevcut MR-J2S amplifikatörü ile eşleştirilmiş yenilenmiş bir HC-SFE152K tedarik etmek, tam bir sistem yükseltmesi planlanmadığı sürece daha düşük riskli yoldur.

S3: 17-bit mutlak enkoder, artımlı enkoderle karşılaştırıldığında ne sunar?

17-bit mutlak enkoder, şaft konumunu devir başına 131.072 noktada fiziksel olarak saklar ve bu veriyi pil olmadan saklar.

Güç açıldığında, sürücü mutlak konumu hemen okur — referans noktası bulma döngüsü gerekmez. Artımlı bir enkoder, güç kapandığında konum referansını kaybeder ve makine her yeniden başlatıldığında bir referans noktası bulma dizisi gerektirir.

Birden fazla günlük başlangıç veya sık E-stop olayına sahip üretim makineleri için, referans noktası bulmayı ortadan kaldırarak kazanılan zaman, makinenin çalışma ömrü boyunca anlamlı bir verimlilik avantajı biriktirir.

S4: Tepe torku (21.6 Nm) neden nominal torktan (7.16 Nm) çok daha yüksek?

Nominal tork, motorun termal sınırları dahilinde süresiz olarak sürdürdüğü sürekli çıkıştır. Tepe torku, hızlanma için mevcut olan kısa süreli maksimumdur — tipik olarak hızlı eksen hareketleri sırasında saniyenin kesirleri için.

Tepe-nominal 3:1 oranı, bu sınıftaki servo motorlar için tipiktir ve sürekli çalışma yükü için termal olarak aşırı büyük bir motor gerektirmeden hızlı konumlandırma döngüleri için gereken hızlanma payını sağlar.

S5: Servise geri döndürülmeden önce kullanılmış bir HC-SFE152K'da ne incelenmelidir?

Üç fazlı sargı direncini tüm fazlar arasında denge için ölçün ve yalıtım direncini toprağa kontrol edin — her ikisi de sargı durumunu belirler. Rulman hissini değerlendirmek için mili elle çevirin; pürüzlülük veya sürüklenme aşınmayı gösterir. Dudaktaki sertleşme veya çatlama için yağ keçesini inceleyin.

Enkoder konektörünün ve kablo çıkışının hasarsız ve korozyonsuz olduğunu doğrulayın. Enkoderin kararlı bir mutlak konum sinyali çıkardığını doğrulamak için güç uygulayın ve kaldırın. Enkoder sinyali izleme ile nominal hıza kadar bir tezgah çalıştırması, herhangi bir ünitenin üretim eksenine takılmasından önceki doğru son doğrulamadır.
