Mitsubishi HC-SFE152 | MELSERVO J2S AC Fırçasız Servo Motor — 1.5kW, 7.16Nm, 2000rpm, 17-Bit Mutlak, Yağ Keçesi, 130×130mm Flanş, IP65, MR-J2S

Genel Bakış

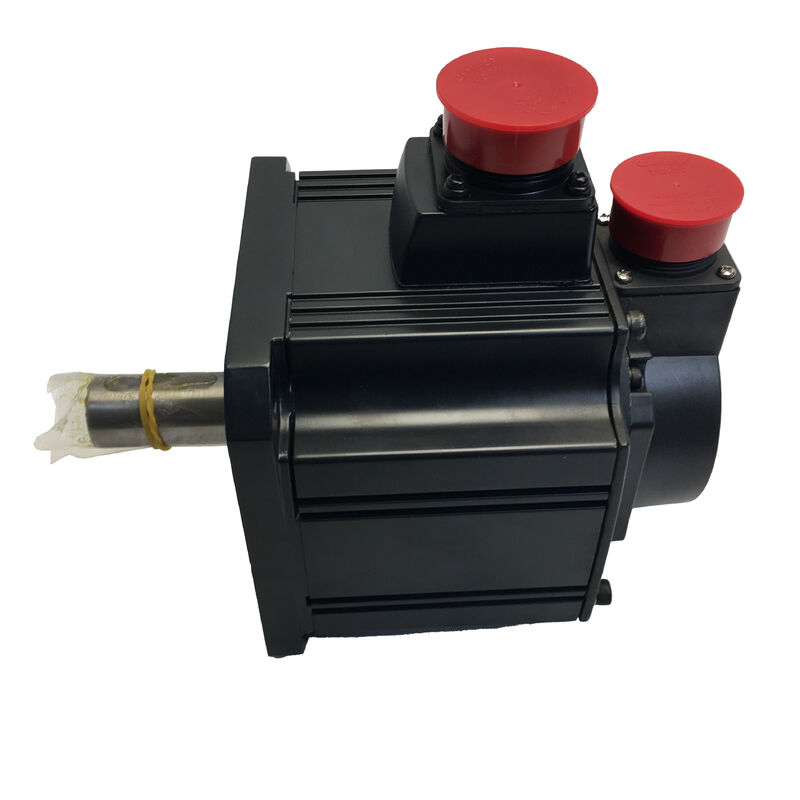

Mitsubishi HC-SFE152 , Mitsubishi'nin MELSERVO MR-J2S sistemindeki HC-SF ailesinden 1.5kW'lık bir AC fırçasız servo motordur. HC-SF güç aralığının pratik orta noktasında yer alır — MR-J2S amplifikatör ailesinin sürmek üzere tasarlandığı bir motorda 130mm flanş ayak izi, 7.16Nm nominal tork ve 2000rpm nominal hız sağlar; 17-bit mutlak enkoder ve yağ keçesi kombinasyonu bu motoru endüstriyel makine ortamlarında çalışmaya uygun hale getirir.

HC-SF serisi, servo sistemlerdeki davranışını şekillendiren orta atalet özelliğini taşır.

 orta ataletli bir motor, değişken yük koşulları altında düşük ataletli bir motora göre daha mekanik olarak kararlı bir eksen oluşturur — yük bozukluklarından kaynaklanan ani hız değişimlerine direnir, bu da kesme kuvvetinin takımın iş parçasına girip çıktığı kesme işlemleri sırasında daha pürüzsüz hız profilleri anlamına gelir.

Bu nedenle HC-SF serisi, iş mili besleme eksenlerinde, malzeme taşıma sistemlerinde ve yük sertliği ile hareket kalitesinin konumlandırma doğruluğu kadar önemli olduğu endüstriyel robotlarda bu kadar yaygın kullanılmıştır.

7.16Nm nominal tork ve 3:1 tepe çarpanı ile motor, hem sürekli kesme torku gereksinimini hem de üretim makinesi döngüsünün kısa süreli ivmelenme talebini karşılar.

İvmelenme geçişleri için 21.6Nm'lik tepe değeri, ekseni hızlı seyahat hızına hızla ivmelendirmek için yeterli bir süre boyunca mevcuttur — bu sırada 7.16Nm'lik sürekli tork, her geçişte kesme yükünü taşır.

Bu tork-hız profili, 130mm montaj flanşı ile birleştiğinde, HC-SFE152'yi MR-J2S dönemi boyunca geniş bir orta boyutlu CNC makinesi yelpazesinde standart bir özellik haline getirmiştir.

Anahtar Özellikler

17-Bit Mutlak Kodlayıcı — Çözünürlük ve İşlev

17-bit mutlak kodlayıcı, MR-J2S neslini önceki neslinden ayıran tanımlayıcı özelliklerden biridir. 17 bit, mil devri başına 2¹⁷ = 131.072 farklı konum değeri anlamına gelir — gerçek bir makinede herhangi bir mekanik şanzımanın konumlandırabileceğinden çok daha fazlasını aşan bir çözünürlük.

Pratik önemi, makinenin nanometrenin altındaki konumlandırma elde etmesi değil; servo amplifikatörün bu yüksek çözünürlüklü verilerden türettiği hız tahmininin, düşük çözünürlüklü kodlayıcıların ürettiği ve hassas işleme işlemlerinde hız dalgalanması ve yüzey dokusu varyasyonu olarak görünen niceleme gürültüsünden arınmış olmasıdır.

Mutlak karakter, kodlayıcının güç açıldığında herhangi bir kalibrasyon hareketi olmadan konumunu hemen bildirmesi anlamına gelir.

MR-J2S amplifikatör, güç döngüleri boyunca çoklu tur sayısını izlemek için pil destekli bellek kullanır.

Makine başladığında, amplifikatör mevcut kodlayıcı konumunu ve saklanan çoklu tur sayısını okur, kesin mutlak mil konumunu hesaplar ve CNC, güç açıldıktan sonraki ilk saniye içinde doğru eksen koordinatını görüntüler.

Mutlak kodlayıcıları modern servo sistemlerde standart hale getiren operasyonel kolaylık budur: yuvalama rutini yok, bekleme yok, beklenmedik güç kaybından sonra referans hatası riski yok.

Yağ Keçesi ve IP65 — Uygulamada Çevresel Koruma

HC-SFE152'nin yağ keçesi, motorun ön ucundaki dönen mile bastırılan bir dudak contasidir. Birincil işlevi, makinenin bilyalı vida alanından motorun içine — özellikle motorun arka ucundaki kodlayıcı bölmesine — yağ aerosolünün göçünü engellemektir.

Bu conta olmadan, kodlayıcı diskinde yıllarca biriken yağ sisi, zamanla kötüleşen ve diskin değiştirilmesini gerektiren aralıklı kodlayıcı hatalarının bilinen desenini oluşturur.

IP65, toz ve yönlendirilmiş su jetlerinin motor gövdesine girmesini önleyen muhafaza düzeyinde koruma sağlar. Birlikte, yağ keçesi ve IP65 muhafaza, HC-SFE152'ye standart işleme merkezi ortamları için sağlam çevresel nitelikler kazandırır.

Bu kombinasyon, suya batırılmış veya yüksek basınçlı doğrudan çarpma koşulları için uygun değildir — bu durumlar, daha yeni motor nesillerinde bulunan IP67'yi gerektirir — ancak soğutucu sisi, talaş yüklü hava ve periyodik makine yıkama gibi günlük gerçeklerle, motorun hizmet ömrünü tehlikeye atmadan başa çıkar.

Orta Atalet ve Servo Sistem Dinamikleri

HC-SFE152'nin 0.0020 kg·m² rotor ataleti, onu Mitsubishi'nin orta atalet sınıflandırmasına yerleştirir. Servo sistem tasarımında, atalet eşleştirme kriteri — yansıtılan yük ataletinin motor rotor ataletine oranı — kararlı, iyi ayarlanmış servo yanıtı için önemli bir parametredir. Mitsubishi, genel bir kılavuz olarak HC-SF serisi için yük-rotor atalet oranını en fazla 7:1 olarak hedefler, ancak iyi ayarlanmış sistemler 10:1'e kadar olan oranlarda kabul edilebilir şekilde çalışabilir.

0.0020 kg·m² rotor ataletine sahip bir motor için bu, kaplin ve bilyalı vida aracılığıyla motora yansıtılan mekanik bileşenlerin ideal olarak yaklaşık 0.014–0.020 kg·m² eşdeğer ataleti aşmaması gerektiği anlamına gelir.

16mm veya 20mm çapında, 5mm hatveli ve 300mm stroklu tipik bir 1.5kW iş mili ekseni bu aralığa rahatlıkla uyar. HC-SFE152 gibi orta ataletli motorlar, bu uygulamalarda standart MR-J2S gerçek zamanlı otomatik ayarlama ile, düşük ataletli motorların bazen değişken yük koşulları altında ihtiyaç duyduğu manuel parametre ayarlaması gerektirmeden doğal olarak kararlı servo yanıt üretir.

MR-J2S Amplifikatör Eşleştirmesi ve Kablo Seçimi

HC-SFE152, özellikle MR-J2S serisi amplifikatörler için tasarlanmıştır. Amplifikatör seçimi basittir: 27A maksimum motor akımı ile, bir MR-J2S-200A (nominal sürekli akım ≥ motorun nominal 9A'sı ve maksimum akım işleme ≥ 27A) veya daha yüksek bir model motorun talebini karşılar.

MR-JH serisinden (2m için MR-JHSCBL2M-H veya diğer uzunluklar) gelen kodlayıcı geri besleme kablosu, motorun kodlayıcı konektörünü amplifikatörün CN2 portuna bağlar.

HC-SFE152, kablonun bir kablo taşıyıcısı veya hareketli köprü boyunca tekrar tekrar büküldüğü dinamik bir uygulamada kullanıldığında, MR-JHSCBL_M-H (-H soneki, yüksek bükülme ömrü) kablosu doğru seçimdir.

Kablo bir kez yönlendirildiğinde ve sabitlendiğinde statik kurulumlar için, MR-JHSCBL_M-L standart kablosu yeterlidir.

SSS

S1: HC-SFE152 üretimi durduruldu — mevcut hangi Mitsubishi motor en yakın şekilde yerini alabilir?

HG-SR152 (MELSERVO-J4 serisi), 1.5kW, 7.16Nm nominal, 2000rpm, 130mm flanş ile mevcut üretim eşdeğeridir.

17-bit mutlak kodlayıcıya (4.194.304 ppr), IP67 korumasına ve MR-J4 amplifikatör platformuyla uyumluluğa sahip olmasıyla HC-SFE152'yi geliştirir. J2S'den J4'e yükseltme, hem motorun hem de amplifikatörün değiştirilmesini gerektirir — J4 amplifikatörleri J2S motor kodlayıcılarıyla iletişim kurmaz.

Mevcut MR-J2S amplifikatörünü koruyarak birebir değişim için, yedek stoktan bir HC-SFE152 veya uyumlu bir HC-SFS152 varyantı temin edin.

S2: HC-SFE152'nin kodlayıcısının arızalandığını gösteren hangi MR-J2S amplifikatör alarmları vardır?

MR-J2S amplifikatör ön panelindeki AL.16 (kodlayıcı hatası), birincil kodlayıcı arıza göstergesidir.

Güç açıldığında (tam iletişim kaybı önerir — önce MR-JHSCBL kablosunu ve konektörlerini kontrol edin) veya çalışma sırasında (aralıklı iletişimi önerir, genellikle kablo bükülme yorgunluğu veya kirli kodlayıcı diskinden kaynaklanır) görünebilir.

AL.17 (denetleyici iletişim hatası) AL.16'ya eşlik edebilir. Kodlayıcı arızası varsaymadan önce, kodlayıcı kablosunun her iki konektör ucunu daima inceleyin ve yeniden takın — gevşek bir konektör, arızalı bir kodlayıcı ile aynı alarm desenlerini üretir.

S3: HC-SFE152, bir MR-J3 amplifikatörü ile çalışabilir mi?

Doğrudan değil. MR-J2S ve MR-J3 sistemleri farklı kodlayıcı iletişim protokolleri kullanır ve konektör pin yapılandırmaları aynı değildir.

Bazı MR-J3 amplifikatörleri, 4 telli bir uyumluluk modu aracılığıyla seçili önceki HC serisi motorlarla çalışmayı destekler, ancak bu özel parametre yapılandırması gerektirir ve genel bir uyumluluk beyanı değildir. Belgelenmiş uyumluluk tablosu dışındaki bir MR-J3 amplifikatörü ile HC-SFE152'yi eşleştirmek, üretim kurulumları için önerilmez.

S4: Orta atalet, düşük ataletli bir motor kullanmaya kıyasla servo ayarlamayı nasıl etkiler?

Orta ataletli bir motor, aynı güç seviyesinde düşük ataletli bir motordan daha fazla rotor kütlesi taşır, bu da verilen bir tork girdisi için daha yavaş hız değiştirdiği anlamına gelir. Bu, yüksek frekanslı bozulma yanıtını azaltır — motor ani yük değişikliklerine o kadar hızlı yanıt veremez.

Uygulamada, HC-SF sınıfındaki orta ataletli motorlar, MR-J2S otomatik ayarlama algoritmasının daha fazla mekanik atalete sahip olması ve daha geniş bir yük koşulları yelpazesinde kararlı ayarlama üretmesi nedeniyle ayarlaması daha affedicidir.

Düşük ataletli motorlar daha hızlıdır ancak değişken yüke veya uyumluluğa sahip eksenlerde salınımı önlemek için daha dikkatli kazanç ayarı gerektirir.

S5: Motor IP65 olarak derecelendirilmiş ve yağ keçeli. Yağ keçesine ne bakım yapılmalıdır?

Yağ keçesi, conta dudağının dönen mile sürtünmesiyle zamanla aşınan tüketilebilir bir bileşendir. Normal sürekli hizmette, yağ keçesi değişimi, uzun hizmet ömründen sonra genellikle bir motor revizyonunun (rulman değişimi ile birlikte) parçası olarak kabul edilir.

Conta aşınmasının görsel göstergeleri arasında, rulman denetimi sırasında motor gövdesi içinde bulunan yağlayıcı kirliliği veya motor yakınındaki yağlama seviyeleriyle ilişkili kodlayıcı hataları bulunur.

Kurulum sırasında veya kaplinin çıkarılmasını gerektiren herhangi bir çalışmada, conta dudağını kalıntılardan koruyun ve conta temas bölgesindeki mil yüzeyine asla alet kullanmayın — conta dudağının altındaki çizilmiş bir mil yüzeyi, conta durumundan bağımsız olarak hemen sızıntıya neden olacaktır.
