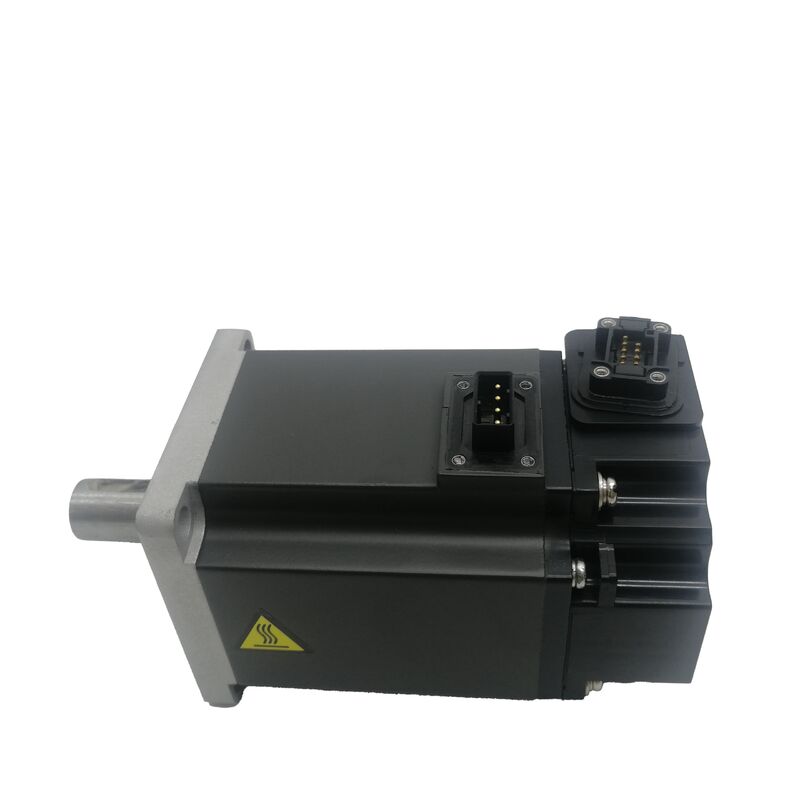

Mitsubishi HF-KE23JW1-S100 | MELSERVO-J3 AC Servo Motor
200W, 0.64Nm, 3000RPM, Kamalı Mil, Elektromanyetik Fren, Yağ Keçesi, IP65
Parça Numarası: HF-KE23JW1-S100
Seri: MELSERVO-J3 -- HF-KE Serisi AC Servo Motor
Durum: Yeni
Ürün Genel Bakış
Mitsubishi HF-KE23JW1-S100, düşük ataletli, küçük kapasiteli HF-KE serisinden 200W'lık bir MELSERVO-J3 serisi AC servo motordur. Bu motor, kamalı bir mile, dahili elektromanyetik frene, yağ keçesine ve IP65 korumasına sahiptir. 0.64 Nm nominal tork ve 1.9 Nm tepe torku sağlarken, nominal hızı 3.000 RPM ve maksimum hızı 6.000 RPM'dir. Kompakt 60 × 60 mm flanş tasarımı, sınırlı kurulum alanına sahip uygulamalar için idealdir.
Teknik Özellikler
| Nominal Çıkış |
200 W (0.2 kW) |
| Nominal Tork |
0.64 Nm |
| Tepe Torku |
1.9 Nm |
| Nominal Hız |
3.000 RPM |
| Maksimum Hız |
6.000 RPM |
| Besleme Gerilimi |
200 VAC sınıfı (3 fazlı) |
| Nominal Akım |
1.4 A |
| Mil Tipi |
Kamalı |
| Fren |
Elektromanyetik, yaylı |
| Yağ Keçesi |
Evet |
| Giriş Koruması |
IP65 |
| Uyumlu Amplifikatör |
MR-J3 Serisi |
Temel Özellikler ve Faydalar
Kompakt Düşük Ataletli Tasarım
HF-KE serisi, hızlı ivmelenme ve yavaşlama sağlayan düşük ataletli rotorlara sahiptir, bu da bu motorları montaj makineleri, alma-yerleştirme sistemleri ve paketleme ekipmanlarındaki konumlandırma uygulamaları için ideal hale getirir; burada hızlı tepki süreleri çevrim verimliliğini artırır.
Pozitif Tork İletimi İçin Kamalı Mil
Kamalı mil, motor ve yük arasında pozitif dönme bağlantısı sağlar, kaymayı ortadan kaldırır ve zorlu görev döngüleri ve sık yön değiştirmeler altında bile güvenilir tork iletimini garanti eder.
Güvenlik İçin Elektromanyetik Fren
Yaylı elektromanyetik fren, servo gücü kesildiğinde eksen konumunu tutar, bu da bu motoru dikey eksenler, eğimli uygulamalar ve enerjisi kesildiğinde kayabilecek herhangi bir yük için uygun hale getirir.
Yağ Keçesi Koruması
Mil çıkışındaki yağ keçesi, yağlama sisi, soğutma sıvısı ve havadaki parçacıklardan kaynaklanan kirlenmeyi önler, endüstriyel ortamlarda rulman ömrünü ve motor güvenilirliğini uzatır.
Sağlam Yapı
F Sınıfı yalıtım (155°C derecelendirme), dahili termal koruma ve IP65 giriş koruması ile bu motor, zorlu üretim ortamlarında sürekli görev endüstriyel uygulamalar için tasarlanmıştır.
Uyumluluk ve Kurulum
HF-KE23JW1-S100, Mitsubishi MR-J3 serisi servo amplifikatörlerle kullanılmak üzere tasarlanmıştır. S100 soneki, motor gücü ve enkoder kablolarıyla doğrudan bağlantı için standart kablo ve konektör yapılandırmasını belirtir. 200W uygulamaları için MR-J3-20A veya MR-J3-20B amplifikatörleri önerilir.
Sıkça Sorulan Sorular
Elektromanyetik fren ayrı bir güç kaynağı gerektirir mi?
Evet, elektromanyetik fren bobini, makinenin kontrol devresinden 24V DC güç kaynağı gerektirir ve MR-J3 amplifikatörünün fren kilitleme çıkış sinyali ile anahtarlanır.
Bu motor dikey eksen uygulamaları için uygun mudur?
Evet, elektromanyetik fren, servo gücü kesildiğinde yüklerin tutulması gereken dikey eksenler için uygundur. Fren, güç kaybında yükün düşmesini önlemek için anında devreye girer.
Yağ keçesi ne zaman gereklidir?
Motor, merkezi yağlamalı bilyalı vidalar, yağ sıçramalı kayış tahrikleri gibi yağlanmış mekanizmaların yakınında veya yağ sisi bulunan herhangi bir ortamda çalıştığında yağ keçesi esastır.
Hangi servo amplifikatör gereklidir?
Bu motor, Mitsubishi MR-J3 serisi amplifikatörlerle uyumludur. 200W uygulamaları için MR-J3-20A (analog/darbe komutu) veya MR-J3-20B (SSCNET III ağ komutu) kullanın.
