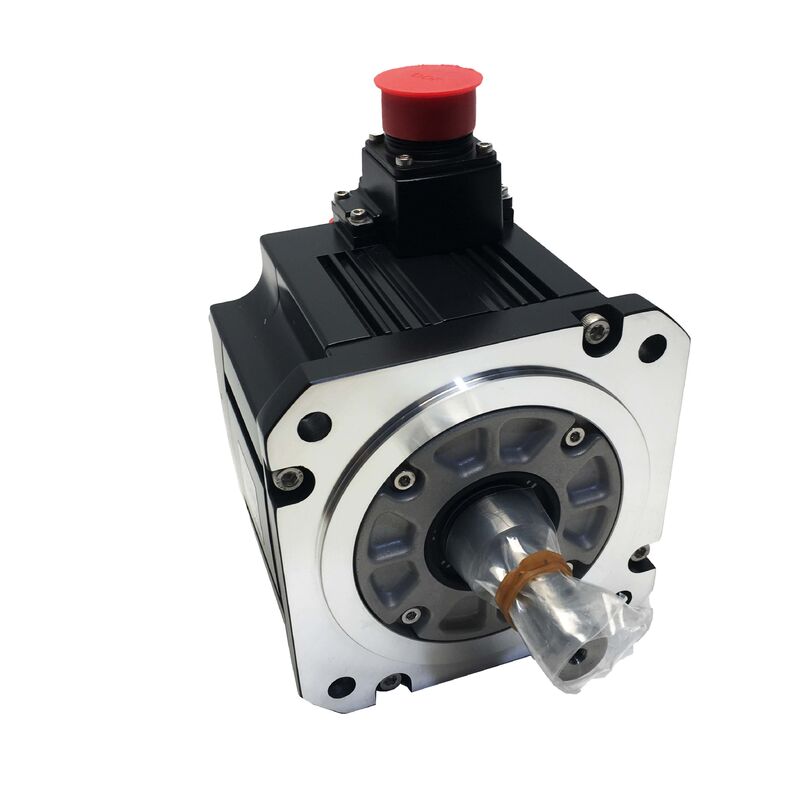

Mitsubishi HF-SP524 | MELSERVO-J3 AC Servo Motor
Parça Numarası: HF-SP524
Marka: Mitsubishi Electric
Seri: MELSERVO-J3 -- HF-SP Tipi
Durum: Yeni / Yenilenmiş
Genel Bakış
Mitsubishi HF-SP524, Mitsubishi Electric'in MELSERVO-J3 serisinden 500W'lık bir AC fırçasız servo motordur. Bu orta ataletli, orta güçlü motor, 400VAC yapılandırmasına sahiptir ve malzeme taşıma sistemleri, endüstriyel robotlar ve çok eksenli otomasyon ekipmanlarındaki hassas besleme ekseni ve konumlandırma uygulamaları için tasarlanmıştır.2,39 Nm sürekli tork ve 7,16 Nm tepe kapasitesi ile derecelendirilen bu motor, 2.000 RPM nominal hızda ve maksimum 3.000 RPM'de çalışır. Dahili 18-bit mutlak enkoder, hassas konum bilgisi sağlarken, IP67 çevresel sızdırmazlık, zorlu endüstriyel ortamlarda uzun süreli dayanıklılık sağlar.Anahtar Özellikler
Nominal Çıkış
500 W (0,5 kW)
| Nominal Tork |
2,39 Nm |
| Maksimum Tork |
7,16 Nm |
| Nominal Akım |
1,5 A |
| Besleme Gerilimi |
400VAC Sınıfı (3 Fazlı) |
| Nominal Hız |
2.000 RPM |
| Maksimum Hız |
3.000 RPM |
| Kodlayıcı |
18-Bit Mutlak (dahili) |
| Mil Tipi |
Düz Mil |
| Tutma Freni |
Yok (standart) |
| Giriş Koruması |
IP67 (gövde) |
| Flanş Boyutu |
130 × 130 mm |
| Uyumlu Amplifikatör |
MR-J3-60A4 / MR-J3-60B4 |
| Çalışma Sıcaklığı |
0 ila +40°C |
| Seri |
MELSERVO-J3 -- HF-SP |
| 400V Çalıştırma Avantajları |
"24" soneki, bunun HF-SP 500W motorun 400VAC varyantı olduğunu gösterir. 200V eşdeğerleri için 2,9A'ya kıyasla 1,5A nominal akımda çalışarak, bu motor önemli kurulum avantajları sunar: |
• Daha düşük akım çekişi, kablo kesit gereksinimlerini azaltır
• Servo amplifikatör çıkış aşamalarında azalan termal stres
• Uzun kablo mesafelerinde minimum voltaj düşüşü
• Avrupa ve Asya tesislerinde yaygın olan 400VAC üç fazlı altyapı ile doğrudan uyumluluk
Orta Atalet Tasarımı
HF-SP ailesinin orta ataletli tasarımı, tahrikli arabalar, döner indeksleyiciler ve takım tezgahlarındaki bilyalı vidalı eksenler dahil olmak üzere önemli mekanik yüklere sahip uygulamalar için optimize edilmiştir. 3:1 tepe-nominal tork oranı, tipik konumlandırma döngüsü hızları için yeterli ivmelenme payı sağlar.
18-Bit Mutlak Kodlayıcı
Yüksek çözünürlüklü mutlak kodlayıcı, devir başına 262.144 sayım sağlar ve pil desteği olmadan güç kesintileri boyunca konum verilerini korur.
Bu, başlangıçta ev konumlandırma dizilerini ortadan kaldırır ve sistem açıldığında anında konum bilgisi sağlar.
IP67 Çevresel Koruma
IP67 dereceli gövde, toza karşı tam koruma ve 30 dakika boyunca bir metreye kadar geçici daldırmalara karşı koruma sağlar.
Bu sağlam sızdırmazlık, erken motor arızasına neden olan soğutma sıvısı, temizleme sıvıları ve endüstriyel kirleticilere karşı koruma sağlar.
Sürücü Uyumluluğu
HF-SP524, Mitsubishi MR-J3-60A4 (analog/darbe komutu) veya MR-J3-60B4 (SSCNET III fiber ağ komutu) servo amplifikatörlerle eşleşir.
SSCNET III mimarisi, basitleştirilmiş kablolama ile koordineli çok eksenli sistemler için gürültüden etkilenmeyen fiber optik iletişim sağlar.
Sıkça Sorulan Sorular
S1: HF-SP524 ile HF-SP52 arasındaki fark nedir ve 400V varyantını ne zaman seçmeliyim?
Her iki motor da aynı tork, hız ve mekanik özelliklere sahip 500W HF-SP üniteleridir.
HF-SP52, 2,9A'da 200VAC'den çalışırken, HF-SP524 1,5A'da 400VAC kullanır. Tesisiniz 400VAC üç fazlı altyapı kullandığında, kablolamayı basitleştirmek ve termal yükü azaltmak için 400V varyantını seçin.
S2: HF-SP524 hangi servo amplifikatörü gerektirir?
Doğru amplifikatör eşleşmesi, her ikisi de 400VAC üç fazlı giriş için derecelendirilmiş olan Mitsubishi MR-J3-60A4 (analog ve darbe treni komutu) veya MR-J3-60B4 (SSCNET III fiber optik ağ komutu) 'dur. Sürücü ve motorun voltaj sınıfı eşleşmelidir.
S3: HF-SP serisi neden orta atalet tasarımı kullanıyor?
Orta ataletli motorlar, daha yüksek yük-motor atalet oranlarını tolere eder, bu da onları malzeme taşıma arabaları ve takım tezgahı eksenleri gibi önemli mekanik yüklere sahip uygulamalar için uygun hale getirir. Bu tasarım, aşırı kazanç ayarı olmadan kararlı, iyi sönümlenmiş eksen tepkisi sağlar.
S4: HF-SP524, dikey bir eksende fren olmadan kullanılabilir mi?
Bu varyantta entegre fren yoktur. Önemli yük ağırlığı taşıyan dikey eksenler için, frenli varyant (HF-SP524B) güç kaybı sırasında eksen düşmesini önlemek için mekanik tutma sağlar. Frensiz HF-SP524, yatay eksenler ve sürücünün konumu aktif olarak tuttuğu uygulamalar için uygundur.
S5: Kullanılmış bir HF-SP524 temin ederken ne kontrol edilmelidir?
Kodlayıcı konektörünü ve kablo çıkışını hasar veya korozyon açısından inceleyin. Denge için üç fazlı sargı direncini ölçün ve yalıtım direncini kontrol edin. Rulman durumunu değerlendirmek için mili döndürün ve mil contalarını inceleyin. Kodlayıcı doğrulaması ve boşta çalışma dahil bir tezgah testi önerilir.
