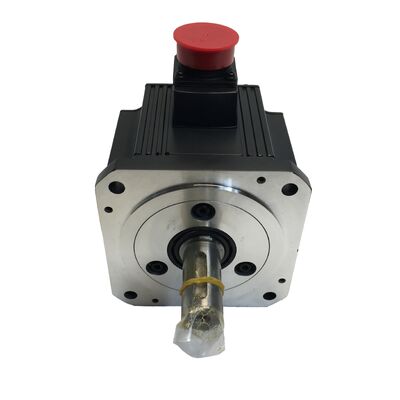

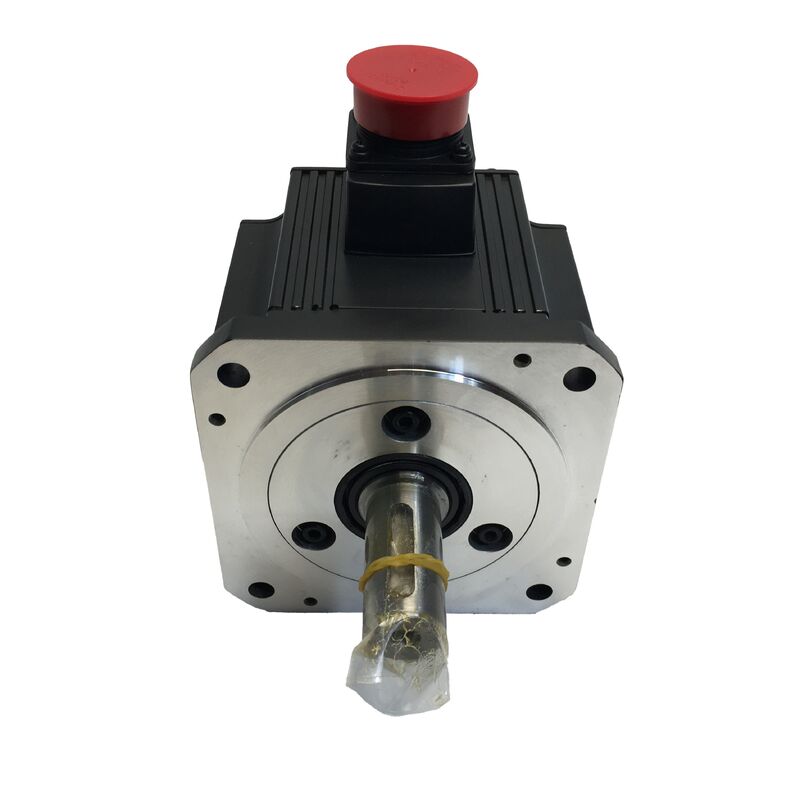

Mitsubishi HC-SFS352K AC Servo Motor — 3,5 kW, Kamaşlı Mil

Parça Numarası: HC-SFS352K

Seri: HC-SFS | Uyumlu Amplifikatörler: MR-J2S / MR-J3 / MR-J4

Genel Bakış

3,5 kilowatt. 2.000 rpm. Doğrudan mekanik bağlantı için kamaşlı mil.

Mitsubishi HC-SFS352K, 2.000 rpm'de 16,7 N·m sürekli tork ile 3,5 kW nominal çıkış sağlayan orta menzilli bir AC servo motordur. Kamaşlı mil konfigürasyonu, bu varyantı standart düz millerden ayırır — işlenmiş kamalı yuva, kuplajı, kasnağı veya dişliyi mile mekanik olarak kilitler, yük ters çevirmeleri, şok yüklemeler ve sürekli yüksek torklu çalışma sırasında dönme kaymasını ortadan kaldırır.

Sürtünmeli kuplajlar yerine doğrudan mekanik güç aktarımına dayanan makine tasarımları için, 352K en başından doğru özelliktir.

Anahtar Özellikler

Kamaşlı Mil — Önemli Bir Özellik

Servo motor mil varyantları iyi nedenlerle mevcuttur. Standart düz mil, kuplajın sıkma kuvvetinin yeterli tork iletimi sağladığı sıfır boşluklu servo kuplajları kullanan uygulamalar için uygundur. Kamaşlı mil ise diğer her şey içindir — iletilen torkun yeterince yüksek olduğu veya yük ters çevirmelerinin yeterince keskin olduğu, saf sürtünmeli bağlantının güvenilir bir uzun vadeli çözüm olmadığı uygulamalar.

3,5 kW ve 50,1 N·m tepe torkunda, HC-SFS352K, mil-kuplaj bütünlüğünün bir formalite değil, gerçek bir mühendislik hususu olduğu bir seviyede çalışır. Kamalı yuva, tahrik edilen bileşenin motor hareket ettiğinde tam olarak hareket etmesini sağlar — mikro kayma yok, ilerleyici aşınma yok, çalıştırma sonrası kuplaj yeniden ayarı gerekmez.

Pratikte bu en çok şunlarda önemlidir:

• Doğrudan dişli veya zincir dişlisi tahrikleri aktarım elemanının doğrudan motor miline preslendiği veya kamalandığı yer
• Yüksek yük ters çevirme uygulamaları pres besleyiciler ve tork yönünün sık sık değiştiği karşılıklı eksenler gibi
• Kayış tahrik konfigürasyonları gerilim yükleri altında kasnak tutulmasının pozitif mekanik kavrama gerektirdiği yer
• Yüksek ataletli yükler ivmelenme ve yavaşlama sırasında sürekli nominal değerin oldukça üzerinde geçici torklar üreten yer

Çalışma Aralığı Boyunca Performans

17-bit mutlak kodlayıcı — tavizsiz konum bütünlüğü. Devir başına 131.072 darbe ve güç döngüleri boyunca mutlak konum tutma ile HC-SFS352K, servo sisteme her zaman doğru mil konumunu verir. Acil durdurma veya güç kesintisinden sonra yeniden başlatma, herhangi bir referans alma dizisi gerektirmez — kontrolör, eksenin durduğu yerden tam olarak devam eder.

IP65 mil contası. Mil girişi, basınçlı su jetlerine ve ince toz girişine karşı dayanıklıdır — pres odaları, işleme hücreleri ve kirliliğin bir kenar durumu olmaktan çok devam eden bir endişe olduğu gıda ile ilgili üretim ortamlarında anlamlı bir özelliktir.

F Sınıfı yalıtım. B Sınıfı motorlardan daha yüksek sargı sıcaklıklarında sürekli çalışma için derecelendirilmiştir, bu, sıcak kabinlerde veya yetersiz havalandırılmış makine muhafazalarında sürekli görev döngülerinde çalışan uygulamalarda termal marj ekler.

Nesiller Boyunca Amplifikatör Uyumluluğu. HC-SFS352K, MR-J2S, MR-J3 ve MR-J4 amplifikatör aileleriyle çalışır. Farklı kurulum yıllarına yayılan ekipmanları yöneten tesisler, sahadaki birden fazla sürücü nesline uyan tek bir motor varyantı tedarik edebilir.

HC-SFS352K Nerede Kurulur

Pres Besleyiciler ve Rulo Besleme Üniteleri — Yük ters çevirmelerinin her vuruşun sonunda pozitif mil bağlantısı gerektirdiği, kamalı makaralar veya zincir dişlileri aracılığıyla tork ileten orta ağırlıktaki besleme eksenleri.

CNC İşleme Merkezleri — Gerçekçi talaş yükü koşulları altında kesim için tork-hız profilini sağlayan 3,5 kW'ın daha büyük formatlı makinelerdeki besleme ekseni tahrikleri.

Döner Tablalar ve İndeksleme Kafaları — Kamaşlı mil bağlantılarına sahip dişli redüktörler aracılığıyla tahrik edilen, motorun her indeksin başlangıcında statik sürtünme ve ataleti yenmesi gereken yer.

Konveyör ve Transfer Tahrikleri — Motor milinin doğrudan bir tahrik zincir dişlisine veya konik dişli ünitesine bağlandığı hat milleri ve transfer konveyör tahrikleri.

Sarım ve Gerginlik Kontrol Sistemleri — Değişken yük altında web veya malzeme gerginliğini düzenleyen uygulamalar, motor ve sarım elemanı arasındaki mil kaymasının doğrudan proses kalitesini tehlikeye atacağı yer.

Değiştirme ve Stoklama Üzerine Pratik Bir Not

HC-SFS352K, orta boyutlu CNC platformlarında ve özel amaçlı otomasyon ekipmanlarında tutarlı bir şekilde kullanılan HC-SFS serisinin bir bölümünü kaplar. Belirli mil varyantları — özellikle kamaşlı versiyon — için teslim süreleri, dağıtım envanteri azaldığında uzayabilir. Aktif kurulumlara sahip üretim tesisleri ve makine üreticileri, plansız bir arıza zaman çizelgesini zorlamadan önce yedek bir ünite bulundurmaktan fayda görür.

Sıkça Sorulan Sorular

S1: HC-SFS352 ve HC-SFS352K arasındaki fark nedir?

C: HC-SFS352, tork iletimi için kuplajın sıkma kuvvetine dayanan standart bir düz mile sahiptir. HC-SFS352K, mil ve tahrik edilen bileşen arasında pozitif bir mekanik kilit sağlayan işlenmiş bir kamalı yuva ekler. Uygulamanın kamaşlı bağlantı gerektiren dişliler, zincir dişlileri veya kasnaklar kullandığı veya yük ters çevirmelerinin yalnızca sürtünmeli bağlantıyı güvenilmez hale getirdiği durumlarda K varyantını seçin.

S2: Hangi servo amplifikatörler HC-SFS352K ile uyumludur?

C: HC-SFS352K, Mitsubishi MR-J2S, MR-J3 ve MR-J4 serisi servo amplifikatörlerle uyumludur. Kablolama ve devreye almadan önce amplifikatörün nominal çıkışının motorun 3,5 kW / 200V spesifikasyonuyla eşleştiğini doğrulayın.

S3: HC-SFS352K dahili bir elektromanyetik fren içeriyor mu?

C: Hayır. HC-SFS352K, freni olmayan standart varyanttır. Güç kaybında mekanik konum tutma gerektiren dikey eksen uygulamaları veya yerçekimi yüklü kurulumlar için, HC-SFS352BK — frenli ve kamaşlı mil — doğru özelliktir.

S4: HC-SFS352K mili hangi kama boyutunu kullanır?

C: HC-SFS352K, Mitsubishi'nin HC-SFS serisi mekanik çizimlerinde belirtildiği gibi JIS B 1301 standartlarına göre boyutlandırılmış bir kamalı yuva kullanır. Eşleşen kuplajı veya göbeği işlemeden önce tam kama genişliği, yüksekliği ve derinliği boyutları için resmi Mitsubishi Electric servo motor spesifikasyon sayfasına bakın.

S5: 17-bit kodlayıcı, mutlak konumu korumak için pil yedeği gerektiriyor mu?

C: Tek dönüşlü mutlak çalışma için pil gerekmez. Çok dönüşlü mutlak konum tutma — güç döngüsü boyunca birden fazla tam mil devri boyunca konumu izleme — amplifikatör tarafında pil gerektirir. Bu, bir amplifikatör seviyesi gereksinimidir ve hangi HC-SFS motor varyantı kullanılırsa kullanılsın geçerlidir.
