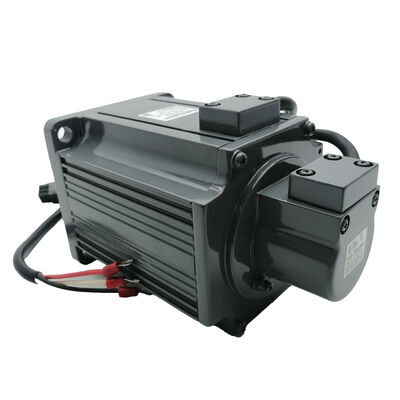

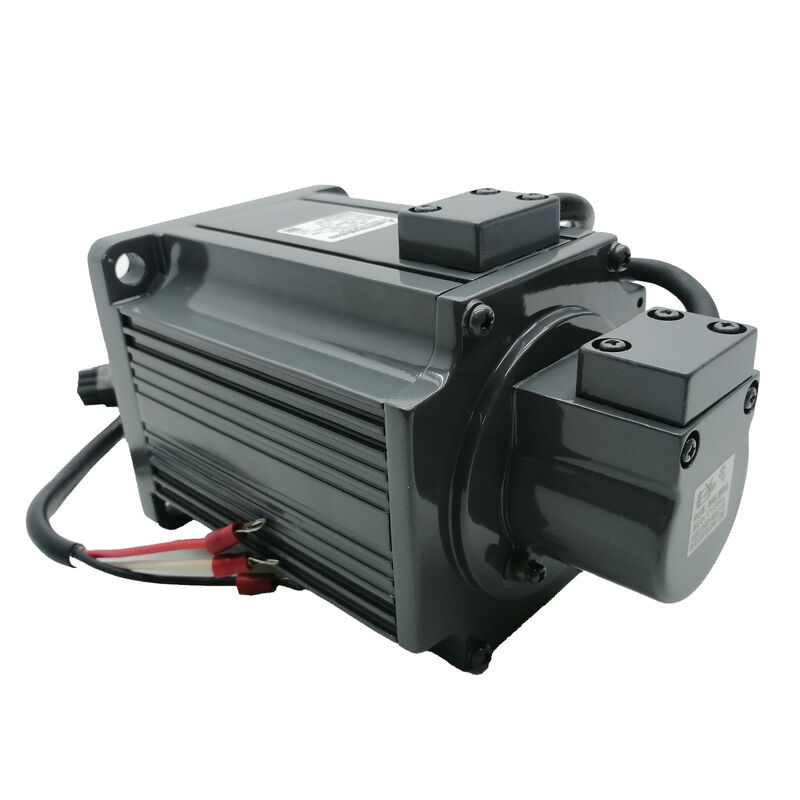

Mitsubishi Servo motor HA-FF33C-S5 HAFF33CS5

Mitsubishi HA-FF33C-S5 (HAFF33CS5) — 300W AC Servo Motor, Cannon Konektör, Özel Spesifikasyon, 3000 rpm, MELSERVO HA-FF Serisi

Ürün Genel Bakışı

Parça Numarası: HA-FF33C-S5

Ayrıca Şöyle Aranır: HAFF33CS5, HA FF 33C S5, HA-FF33C S5

Seri: Mitsubishi MELSERVO HA-FF (Düşük Atalet, Küçük Kapasite)

Sınıflandırma: Düşük Ataletli AC Fırçasız Servo Motor — 300 W, 200V sınıfı, 3000 rpm, Cannon Konektör, Özel Spesifikasyon

HA-FF Ailesindeki Bu Parça Numarasını Anlama

Mitsubishi HA-FF serisi, 50W ila 600W aralığını kapsayan kompakt, düşük ataletli üniteler olan MELSERVO'nun daha eski nesil küçük kapasiteli motorlarını temsil eder — hepsi 3.000 rpm olarak derecelendirilmiştir. Bu aile içinde, HA-FF33 300W'lık temsilcidir, 2,9 Nm nominal tork, 70 mm merkezleme çapı flanşı ve IP54 koruma derecesi ile.

HA-FF33C-S5 ile temel HA-FF33 arasındaki fark, fiziksel ve yapılandırma kimliğini tanımlayan iki özel tasarım öğesidir.

Parça numarasındaki C Cannon tipi (MS tipi yuvarlak) güç konektörünü ifade eder, standart motor varyantının kablo çıkışlarının yerini alır.

Güç fazları, standart motor varyantının kablo çıkışlarının yerini alan dairesel askeri tarzı bir konektör aracılığıyla bağlanır — konektörün takılıp çıkarılmasının düzenli bir bakım görevi olduğu bir makinenin içinde bulunan motor için anlamlı bir farktır.

-S5 fabrika özel spesifikasyonudur, standarttan tanımlanmış bir değişikliği gösterir — tipik olarak bir şaft uzunluğu değişikliği, özel kablo düzenlemesi, enkoder değişikliği veya OEM montaj gereksinimi. Motorun kendisinin performans parametreleri, temel HA-FF33 platformunun parametreleri olarak kalır.

Tedarik ve bakım amacıyla, tam doğru parça numarası — HA-FF33C-S5 — ikame edilmeden kullanılmalıdır.

Bir HA-FF33B-S5 veya S5 soneki olmayan bir HA-FF33C farklı bir fiziksel parçadır.

Teknik Özellikler

-S5 özel spesifikasyonu, temel HA-FF33C'nin fabrika tanımlı bir varyasyonunu tanımlar. Yeni bir tasarımda kullanmadan önce Mitsubishi S5 spesifikasyon sayfasını bu parça numarası için onaylayarak tam yapılandırma ayrıntılarını doğrulayın.

HA-FF Serisi: Küçük, Hızlı, Hafif Yük

Mitsubishi'nin HA-FF serisi, belirli bir servo uygulama türü için tasarlanmıştır: yükün hafif olduğu, çalışma hızının yüksek olduğu ve döngü süresinin birincil endişe olduğu kompakt makineler. Elektronik bileşen montaj ekipmanları, yarı iletken taşıma mekanizmaları, küçük alma-yerleştirme sistemleri, hafif X-Y konumlandırma tabloları ve etiket uygulama kafaları, bu serinin tasarlandığı ortamlardır.

Düşük ataletli motorların tanımlayıcı özelliği, hızlı ivmelenme ve yavaşlama yetenekleridir.

Rotorun kendi açısal momentumu, amplifikatörün sağlayabileceği torka göre küçük olduğunda, eksen neredeyse anında hız komutlarına yanıt verir. Dakikada birçok kısa konumlandırma hareketi yapan uygulamalar için — montaj ve taşıma ekipmanlarının tanımlayıcı görev döngüsü — bu doğrudan daha yüksek verimlilik anlamına gelir.

Düşük ataletli bir motor her hareketi daha hızlı tamamlar, tepe akımında daha az zaman harcar ve mekanik tasarımcının hareketler arasında daha kısa bekleme süreleri belirlemesine olanak tanır.

300W HA-FF33, HA-FF aralığının ortasında yer alır. HA-FF13'ün (100W) iki katı ve HA-FF63'ün (600W) yarısı çıktıdır.

Bu tür hafif otomasyon hizmetleri için 300W ve 2,9 Nm nominal tork genellikle gereken tam kapasitedir — orta ağırlıkta bir aşamayı veya transfer mekanizmasını, hareketli yapıya gereksiz kütle ve atalet ekleyecek daha büyük, daha ağır bir motor boyutuna çıkarmadan sürmek için yeterlidir.

Cannon Konektörü: C Sonek Neden Önemlidir

Standart HA-FF33'te, motor güç bağlantıları kablo olarak çıkar — kurulumcunun bir terminal bloğu veya elle sıkılmış bir konektör aracılığıyla amplifikatöre bağladığı pigtail iletkenler. HA-FF33C bu kabloları doğrudan motor muhafazasına monte edilmiş Cannon MS tipi dairesel konektör ile değiştirir.

Bu, kozmetik bir farktan daha fazlasıdır. Yuvarlak askeri tarzı konektörler — Mitsubishi ve diğer birçok motor üreticisinin HA-FF serisi motorlarda kullandığı konektör ailesi — makine ortamlarında belirli pratik avantajlara sahiptir:

Pozitif bağlantı onayı. MS tipi konektörlerdeki süngü kilitleme halkası, kurulumcunun eldivenle hissedebileceği kesin bir tıklama ile kilitlenir.

Bir terminale sıkılmış bir kablo telinin aksine, bağlantının tamamlandığına dair bir belirsizlik yoktur.

Bakım için kolay bağlantı kesme. Bir motoru enkoder değişimi, rulman servisi veya motor değişimi için çıkarmak, kilitleme halkasını çevirmek ve konektör gövdesini çekmekten başka bir şey gerektirmez. Alternatif — bir terminal bloğundan kablo tellerini serbest bırakmak — alet ve hangi telin nereye gittiği hakkında dikkatli not tutmayı gerektirir.

Kablo uyumluluğu ve değişimi. Motor üzerindeki Cannon konektörü tanımlanmış bir eşleşen konektör standardına sahiptir.

Yedek güç kabloları Mitsubishi'den katalog öğeleri olarak, belirtilen kablo uzunluklarıyla mevcuttur. Kablo telli motorlar, kurulumcunun özel sonlandırmalar hazırlamasını gerektirir; konektör tipi motorlar tanımlanmış montajlar kullanır.

Sahada servis edilecek makineler için, özellikle makinenin ömrü boyunca birkaç motorun değiştirilmesi gerekebilecek çok eksenli makinelerde, konektör arayüzü servis süresini ve kablolama hataları riskini azaltır.

Özel Spesifikasyon -S5: Pratikte Ne Anlama Geliyor

Mitsubishi, fabrika özel spesifikasyonlarını belirtmek için alfanümerik sonekler — S1, S5, S13, S15 ve diğerleri — kullanır.

Bunlar, belirli OEM gereksinimlerini karşılamak üzere oluşturulan ve dahili Mitsubishi spesifikasyon sayfalarında belgelenen standart üründen tanımlanmış varyasyonlardır. Değiştirilmiş bir şaft uzunluğu veya çapı, belirli bir kablo çıkış yönü, farklı bir enkoder türü veya çözünürlüğü, değiştirilmiş bir flanş pilot çapı veya bunların birkaçının kombinasyonlarını içerebilirler.

Tüm özel spesifikasyonlarda tutarlı olan şey, temel motorun performans verilerinin — nominal hız, nominal tork, enkoder türü ve amplifikatör uyumluluğu — değişmeden kalmasıdır. HA-FF33C-S5, tüm elektriksel ve dinamik parametrelerde temel HA-FF33C ile aynı şekilde performans gösterir.

S5 tanımlaması, belirli ünitenin fiziksel veya yapılandırma özelliğini kaydeder.

Kaynak için pratik sonuç: yalnızca tam sonek orijinaliyle değiştirilebilir. S5 soneki olmayan bir HA-FF33C veya farklı bir özel spesifikasyon numarasına sahip bir HA-FF33C, orijinal makine montajına fiziksel olarak uymayabilir.

HA-FF33C-S5'i bir yedek olarak tedarik ederken, tam parça numarasını eşleştirin. Şüphe durumunda, kurulumdan önce elinizdeki ünitenin fiziksel boyutlarını orijinaliyle karşılaştırın.

Uyumlu Amplifikatörler

HA-FF33 serisi motorlar, ilk nesil MR-J2 platformundaki 400W kapasiteli ünite olan MR-J2-40 sınıfı amplifikatörlerle eşleşir. HA-FF33C'nin MR-J2-40CT (CC-Link uyumlu konumlandırma amplifikatörü) ile eşleşmesi MR-J2-CT kullanım kılavuzunda belgelenmiştir; standart HA-FF33 ayrıca genel amaçlı MR-J2-40A ile de eşleşir.

Nesil bağlamı hakkında açık olmakta fayda var: HA-FF serisi J2-Super (MR-J2S) platformundan önce gelir.

Bu motorlar daha eski bir seri enkoder kullanır, 17-bit J2-Super protokolünü değil. Donanım adaptörü olmadan MR-J2S amplifikatörlerle uyumlu değildir ve hiç MR-J3 veya MR-J4 amplifikatörlerle uyumlu değildir.

Orijinal MR-J2-40 (ilk nesil) amplifikatörleri ve HA-FF33C-S5 motorları çalıştıran makineler için, tedarik yolu basittir: benzeriyle değiştirin.

Yenilenen veya daha yeni nesil Mitsubishi servo platformlarına yükseltilen makineler için, motor da yükseltilmelidir — tipik olarak daha yeni nesil amplifikatörle eşleşen daha yeni bir seriden HG-KN veya HC-KFS serisi gibi düşük ataletli küçük kapasiteli bir motora.

Mutlak konum yedeklemesi için pil — sistem mutlak enkoder modu kullanıyorsa — motorda değil, MR-J2 amplifikatöründe bulunur.

HA-FF Serisi Kapasite Genel Bakışı

Aralıktaki tüm modeller 3.000 rpm nominal hızı ve düşük ataletli, küçük kapasiteli tasarım felsefesini paylaşır.

HA-FF33, kapasite aralığının ortasında yer alır, 050W, 400W ve 600W ünitelerle aynı IP54 derecesine sahiptir. (100W ve 200W modeller IP44 yerine IP44 taşır — motor ara sıra su veya soğutucu sıçraması olan ortamlarda kullanıldığında kontrol edilmesi gereken bir ayrıntı.)

Tipik Uygulamalar

Elektronik bileşen montajı ve taşıma. Alma-yerleştirme kafaları, bileşen bant besleyicileri ve yüzey montaj ekipmanlarındaki yapıştırma tablası eksenleri klasik HA-FF serisi uygulamalarıdır. Düşük rotor ataleti — hızlı ivmelenme — ve kompakt fiziksel zarfın birleşimi, çok sayıda küçük servo sürücünün sınırlı bir makine hacmine sığdığı çok eksenli montaj makineleri için uygundur.

Yarı iletken wafer taşıma ekipmanları. Wafer taşıma kolları, magazin yükleyicileri ve yarı iletken işleme ekipmanlarındaki tabla sürücüleri, HA-FF33'ün kapsadığı hassas kapasite aralığında 200V'ta küçük düşük ataletli servo motorlar kullanır. IP54'teki sızdırmaz yapı, bu sistemlerde bulunan işlem ortamı tozuna ve hafif hava kirliliğine karşı yeterli koruma sağlar.

Etiket uygulama ve baskı-yapıştırma makineleri. Servo tahrikli etiket dağıtma ve aplikatör kafaları, üretim hattıyla hassas hız senkronizasyonu, aplikatör kolundaki ataleti en aza indirmek için hafif mekanik yapı ve kompakt bir motor form faktörü gerektirir.

Cannon konektörü ve 300W kapasitesi ile HA-FF33C-S5, bu uygulama türüne iyi uyar.

Küçük X-Y konumlandırma ve inceleme tabloları. Koordinat ölçüm armatürleri, optik inceleme sistemleri ve hafif tabla kütlesine sahip küçük CNC işleme yardımcıları, sürdürülen torktan ziyade ivmelenme performansının baskın tasarım kısıtlaması olduğu düşük kapasiteli servo sürücüler kullanır.

Daha büyük makinelerdeki yardımcı eksenler. Bir makine aleti veya paketleme hattındaki her servo ekseni birincil besleme veya şekillendirme sürücüsü değildir.

Takım değiştirme kolları, parça çıkarıcılar, shuttle mekanizmaları ve yardımcı kelepçe aktüatörleri genellikle 200–400W'ta hafif yüklerle çalışır. HA-FF33, bu ikincil eksenleri IP54 dereceli zarfı içinde temiz bir şekilde işler.

Sıkça Sorulan Sorular

S1: HA-FF33C-S5'teki "C" soneki ne anlama geliyor ve standart HA-FF33 ile değiştirilebilir mi?

"C", standart HA-FF33'teki kablo telleri yerine motor güç girişi için Cannon tipi (MS tipi yuvarlak) konektör anlamına gelir. Elektriksel ve performans spesifikasyonları aynıdır — 300W, 2,9 Nm nominal tork, 3.000 rpm.

Kablo modifikasyonu olmadan fiziksel olarak değiştirilemezler, çünkü standart motor çıplak kablolarla sonlanır, C varyantı ise eşleşen dairesel bir konektör gövdesiyle sonlanır. C varyantı için doğru eşleşen konektörü kullanan güç kablosu montajınızın sipariş vermeden önce olduğundan emin olun.

S2: "-S5" özel spesifikasyonu neyi belirtir ve standart bir HA-FF33C ikame edilebilir mi?

-S5, bir OEM müşterisi tarafından belirtilen bir şaft boyutu, kablo yönlendirmesi veya montaj özelliği gibi standart motordan bir değişikliği tanımlayan fabrika özel spesifikasyonudur. Temel motor performansı değişmez.

Standart bir HA-FF33C'nin ikame edilip edilemeyeceği, tamamen -S5 modifikasyonunun neyi belirttiğine bağlıdır.

Mitsubishi'den S5 spesifikasyon sayfasını doğrulamadan, ikame fiziksel uyum veya yapılandırma uyumsuzluğu riski taşır. Doğrudan değiştirme için tam parça numarasını eşleştirin.

S3: HA-FF33C-S5 ile hangi amplifikatör uyumludur?

HA-FF33 serisi, 400W kapasiteli ilk nesil MR-J2 platformu olan MR-J2-40 sınıfı amplifikatörle eşleşir. MR-J2-40A genel amaçlı analog/darbe arayüzü varyantıdır; MR-J2-40CT CC-Link konumlandırmasını destekler.

HA-FF serisi enkoder MR-J2S, MR-J3 veya MR-J4 amplifikatörlerle uyumlu değildir. Bu motorlar J2S öncesi nesle aittir ve orijinal MR-J2 amplifikatör platformunu gerektirir.

S4: IP54 koruma derecesi nedir ve soğutucu ortamları için yeterli midir?

IP54, motorun zararlı birikintileri önleyecek kadar toz girişine karşı korunduğu (tamamen toz geçirmez değil) ve herhangi bir yönden sıçrayan suya karşı korunduğu anlamına gelir. Tesadüfi soğutucu spreyi veya hafif sis içeren iç endüstriyel ortamlar için yeterlidir. Doğrudan soğutucu jetleri veya daldırma için derecelendirilmemiştir.

Ağır soğutucu veya yıkama rutinleri olan ortamlarda, IP54'ün yeterli olup olmadığını veya daha yüksek dereceli bir motorun gerekip gerekmediğini doğrulayın.

HA-FF13 ve HA-FF23 varyantları yalnızca IP44 taşır — HA-FF33'ün IP54 derecesi aile içinde biraz daha sağlamdır.

S5: HA-FF serisi üretimden kaldırıldı. HA-FF33C-S5 hala nereden temin edilebilir?

Tüm HA-FF serisi Mitsubishi tarafından üretimden kaldırılmıştır, ancak HA-FF33C-S5 endüstriyel otomasyon fazlalık satıcıları ve sertifikalı yenileme atölyeleri aracılığıyla hala mevcuttur. Yenilenmiş üniteler — motorun söküldüğü, rulmanların değiştirildiği, enkoderin kontrol edildiği ve yük altında test edildiği — mevcut makineleri sürdürmek için geçerli bir seçenektir.

Yeni makine tasarımları veya büyük makine revizyonları için Mitsubishi, HG-KN veya HC-KFS serisi gibi mevcut nesil düşük ataletli motorlara ve uyumlu MR-J4 veya MR-JE amplifikatörlere geçilmesini önerir.
