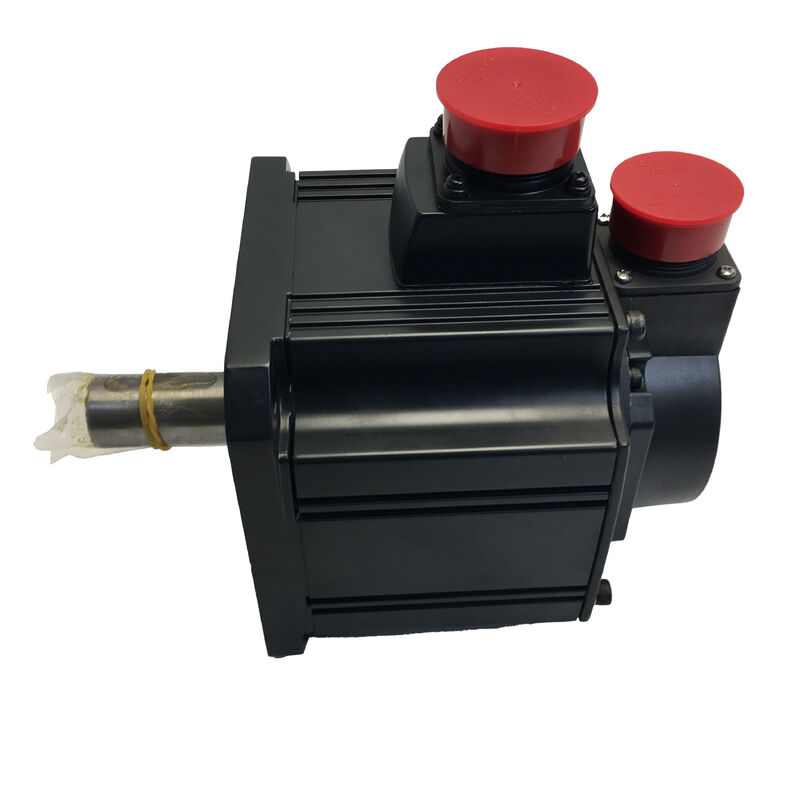

Mitsubishi HC-SFS52BG1H Servo Motor — 500W | Fren + Yüksek Hassasiyetli Redüktör | 17-Bit Mutlak Kodlayıcı | MELSERVO J2S

Her servo ekseni düz bir yüzeyde basit bir noktadan noktaya hareket değildir. Gerçek endüstriyel uygulamaların önemli bir payı — döner tablalar, dikey kenetleme eksenleri, açısal konumlandırıcılar, eğimli kızaklar — sürücüye üç zorlu gereksinim getirir: düşük şaft hızında yeterli çıkış torku, hareketler arasında mekanik tutma ve zamanla kaymayan açısal konumlandırma doğruluğu. HC-SFS52BG1H, tüm bu üçünü tek bir fabrika montajlı ünitede karşılar: 500W HC-SFS orta ataletli motor, yayla çalışan elektromanyetik fren ve G1H yüksek hassasiyetli redüktör, tek bir entegre montaj olarak sevk edilir ve monte edilir.

Genel Bakış Özellikleri

Bu Yapılandırma Neden Var — ve Neyi Çözüyor

2.000 rpm'de çalışan 500W'lık bir servo motor, şaftta 2,39 Nm sürekli tork üretir. Bu rakam birçok uygulama için uygundur ve diğerleri için tamamen yetersizdir. 30 kg'lık bir fikstür taşıyan döner bir tabla, önemli bir yay geri tepme kuvvetine karşı iten bir kenetleme silindiri, kendi ağırlığını tutan dikey bir bilyalı vida ekseni — bunların hepsi motorun tek başına sağlayamayacağı tork gerektirir.

G1H redüktörü bu denklemi değiştirir. Dişli indirgeme, çıkış torkunu dişli oranına orantılı olarak çarpar ve çıkış hızını aynı faktöre böler. Örneğin, 1/20 oran, aynı 500W motor gövdesinden gelen redüktör çıkış şaftında 47,8 Nm'ye kadar sürekli tork sağlar. Makine, daha büyük, daha ağır, daha pahalı bir sürücü sınıfına geçmeden ihtiyaç duyduğu kuvveti elde eder.

Standart G1 yerine G1H redüktörünü doğru yapan şey boşluk kontrolüdür. Standart G1 genel endüstriyel redüktörler, çıkış şaftında bir miktar açısal boşluğun kabul edilebilir olduğu geniş endüstriyel kullanım için üretilmiştir. G1H yüksek hassasiyetli üniteler, daha sıkı bir spesifikasyona göre üretilmiştir, daha az boşlukla, bu da kodlayıcının 131.072 ppr çözünürlüğünü etkili bir şekilde redüktör çıkış şaftına taşır. Derecelerin veya derecenin kesirlerinin parça kalitesini belirlediği indeks tabloları ve açısal konumlandırma fikstürleri için bu fark doğrudan önemlidir.

elektromanyetik fren resmi tamamlar. Bir redüktör, tutma torkunu sürüş torkunu çarptığı gibi çarpar — ancak yalnızca motor şaftı fiziksel olarak kilitliyse. Hareketler arasında, güç kesildiğinde, acil durdurmada: fren, servo akımı olmadan, amplifikatör aktif olmadan tüm montajı servonun en son komuta ettiği konumda tutar.

Fren: Tasarım Gereği Güvenli

HC-SFS52BG1H freni yayla takılı ve elektriksel olarak serbest bırakılır. Bobine 24V DC uygulayın, yay sıkışır, şaft serbestçe döner. Gerilimi herhangi bir nedenle kaldırın — kasıtlı kapatma, güç kesintisi, güvenlik devresi arızası, acil durdurma aktivasyonu — yay anında yeniden takılır ve şaft kilitlenir.

Bu, dikey eksenler ve yerçekimi yüklü mekanizmalar için çoğu makine güvenlik standardının gerektirdiği güvenli yapılandırmadır. Fren, konumu tutmak için kontrolcü mantığına veya amplifikatör kullanılabilirliğine bağlı değildir; varsayılan olarak tutar ve serbest bırakmak için aktif enerji gerektirir.

Kurulum notu: fren bobini, motorun fren konektörüne bağlanan 24V DC güç kaynağı gerektirir. Bu devre servo amplifikatörden bağımsızdır — MR-J2S-60A ve MR-J2S-60B amplifikatörleri doğrudan fren gücü sağlamaz. 24V kaynağı ve kilitleme kablolaması makine elektrik tasarımına dahil edilmelidir.

17-Bit Mutlak Kodlayıcı — Başlangıçta Referans Alma Yok

Dahili kodlayıcı, tam çok turlu aralık boyunca motor şaftı devri başına 131.072 pozisyon sayar, bu sayım servo amplifikatörde kurulu bir Mitsubishi A6BAT yedek pili tarafından güç kapalı döngüler boyunca korunur. Her başlangıçta — vardiya değişimi, bakım kapatma, acil durdurma ve kurtarma — makine, referans alma dizisi olmadan nerede olduğunu bilir.

G1H redüktörlü bir sistemde, bu yeteneğin ek bir değeri vardır: çıkış şaftı konumu, tüm dişli oranı yapılandırmaları boyunca motor kodlayıcı okumasından tam olarak belirlenir. Redüktör çıkış şaftının nerede olduğunu bilmek için ek bir çıkış tarafı geri besleme cihazına gerek yoktur.

Uyumlu Amplifikatörler: MR-J2S-60A ve MR-J2S-60B

60 serisi J2S amplifikatörleri, HC-SFS motor ailesi için derecelendirilmiş eşleşmedir.

MR-J2S-60A — darbe treni (diferansiyel veya açık toplayıcı) veya analog komut girişi kabul eder. Konum, hız ve tork kontrol modlarının tümü desteklenir. RS-232C veya RS-422 üzerinden MR Configurator yazılımı ile kurulum. PLC tabanlı hareket sistemleri, bağımsız CNC uygulamaları ve darbe/yön komutları veren herhangi bir ana bilgisayar için standart seçim.

MR-J2S-60B — Mitsubishi çok eksenli hareket kontrolcüsü sistemleri (Q172D, Q173D, A172SHCPUN serisi) için SSCNET arayüzü. Tüm eksenler, elektronik dişli ve sıkı eksenler arası zamanlamayla koordineli çok eksenli hareketlere olanak tanıyan senkronize SSCNET veri yolunu paylaşır. Tek bir Mitsubishi hareket kontrolcüsünde birden fazla servo ekseni olan sistemler için doğru seçim.

Dişli Oranı Seçenekleri ve Doğru Yapılandırmayı Seçme

HC-SFS52B üzerindeki G1H redüktörü, birden fazla oran seçeneğiyle sunulur — tipik olarak 1/5, 1/9, 1/12, 1/15, 1/20 ve 1/25. Her oran, HC-SFS52BG1H ailesi içinde farklı bir parça numarası üretir. Mevcut bir üniteyi değiştirirken, dişli oranı orijinal makine belgelerinden veya redüktör isim plakasından doğrulanmalıdır sipariş vermeden önce. Farklı bir oran takmak yanlış çıkış hızı ve tork üretir ve hareket profili hatalarına veya mekanik çarpışmalara neden olabilir.

Çıkış torku oranla artar; çıkış hızı orantılı olarak azalır. Nominal çıkış torkunda motor hızı, orandan bağımsız olarak her zaman 2.000 rpm'dir — redüktör, gereken çıkış rpm'sini üretmek için bu hızı böler.

HC-SFS52BG1H Nerede Belirtilir

İşleme merkezlerindeki hassas döner indeks tablaları — G1H redüktörü indeks açısı doğruluğunu kontrol eder; fren kesme sırasında tablası kilitler; mutlak kodlayıcı her vardiya değişiminde başlangıç referans alma çalıştırmasını ortadan kaldırır.

Yerçekimi yüklemeli dikey bilyalı vida eksenleri — fren güç kesildiğinde eksenin düşmesini önler; dişli ile çarpılan tork, sürekli servo akımı olmadan tutma gereksinimini karşılar; IP65 motor koruması soğutucu ortamını ele alır.

İş parçası fikstürü eğme ve açısal konumlandırma eksenleri — eğimli fikstürler keyfi açılarda konum tutar, tüm konumlarda yerçekimi tork yüklemesine direnmek için hem fren otoritesi hem de dişli ile çarpılan tork gerektirir.

Otomatik kaynak konumlandırıcıları — konumlandırıcılar üzerindeki başlık sürücüleri, kaynak geçişleri arasında hassas açısal indeksleme gerektirir, kaynak sırasında iş parçası servo akımı olmadan kilitlenir.

CNC 4. eksen sürücüleri (A ekseni, B ekseni) — dikey işleme merkezlerindeki orta güçte 4. eksen uygulamaları, burada 130 mm motor gövde boyutu, 500W güç sınıfı, fren tutma ve IP65 standart spesifikasyon noktalarıdır.

HC-SFS52 Varyant Özeti

Tüm varyantlar aynı 500W çıkış, 17-bit kodlayıcı, yağ keçesi ve IP65 motor muhafazasını paylaşır. Fren, yüksek hassasiyetli redüktör ve düz şaft — üç özelliğin tamamı aynı anda gerekli olduğunda HC-SFS52BG1H doğru seçimdir.

SSS

S1: Mitsubishi HC-SFS motorlarındaki G1H ve G1 redüktör arasındaki fark nedir?

Her ikisi de HC-SFS serisi için Mitsubishi fabrika montajlı redüksiyon redüktörleridir, ancak hassasiyet seviyelerinde farklılık gösterirler. G1, çıkışta orta derecede açısal boşluğun kabul edilebilir olduğu yerler için uygun genel bir endüstriyel redüktördür. G1H yüksek hassasiyetli varyanttır, daha düşük boşlukla daha sıkı üretim toleranslarına göre üretilmiştir — bu da komuta edilen servo konumunun redüktör çıkış şaftında daha doğru bir şekilde yeniden üretildiği anlamına gelir. Döner indeksleme, hassas fikstür sürücüleri ve çıkış şaftı açısal doğruluğunun doğrudan bir kalite parametresi olduğu herhangi bir uygulama için G1H doğru spesifikasyondur.

S2: HC-SFS52BG1H için hangi servo amplifikatör gereklidir?

HC-SFS52BG1H, MR-J2S-60A (darbe treni veya analog komut girişi için) veya MR-J2S-60B (SSCNET çok eksenli ağ uygulamaları için) ile eşleştirilmiştir. Her ikisi de Mitsubishi'nin MELSERVO J2S serisindeki 500W sınıfı amplifikatörlerdir. Elektromanyetik fren, motor fren konektörüne bağlanan ayrı bir 24V DC güç kaynağı gerektirir — servo amplifikatör doğrudan fren bobini gücü sağlamaz.

S3: Bir HC-SFS52BG1H ünitesinin dişli oranını nasıl onaylarım?

Dişli oranı, belirli montaj yapılandırmasının bir parçasıdır ve orijinal makine tasarımına uymalıdır. Fiziksel ünitedeki redüktör isim plakasını kontrol edin veya orijinal makine malzeme listesine ve elektrik çizimlerine bakın. Oran, yalnızca HC-SFS52BG1H temel parça numarasından belirlenemez — tam katalog gösteriminde bir oran soneki eklenir (örneğin, 1/20). Oranı doğrulamadan bir yedek sipariş etmek, yanlış çıkış hızı ve potansiyel mekanik hasar riski taşır.

S4: Makine gücü beklenmedik bir şekilde kesilirse mutlak kodlayıcı konum verilerini saklar mı?

Evet, A6BAT lityum yedek pili servo amplifikatörün pil tutucusuna takılıysa ve iyi durumdaysa. Pil mevcut olduğunda, herhangi bir güç kesintisi boyunca çok turlu konum verileri korunur. Pil değiştirme zamanı geldiğinde amplifikatör bir pil voltajı alarmı gösterecektir. Pil olmadan, güç kesildiğinde konum verileri kaybolur ve üretime devam etmeden önce bir referans dönüşü referans alma döngüsü gereklidir.

S5: HC-SFS52BG1H'nin redüktör bölümü için hangi koruma derecesi geçerlidir?

Motor gövdesi IP65 taşır — tozdan tamamen korunmuş ve her yönden gelen su jetlerine karşı korunmuştur. Redüktör bölümü IP44 derecelidir, bu da 1 mm'den büyük katı parçacıkları ve her yönden gelen su sıçramalarını kapsar, ancak doğrudan su jetlerini veya soğutucu daldırmayı kapsamaz. Redüktör yakınında aktif soğutucu spreyi olan takım tezgahı ortamlarında, kurulum tasarımına mekanik bir kalkan veya soğutucu yönlendirici dahil edilmelidir.
