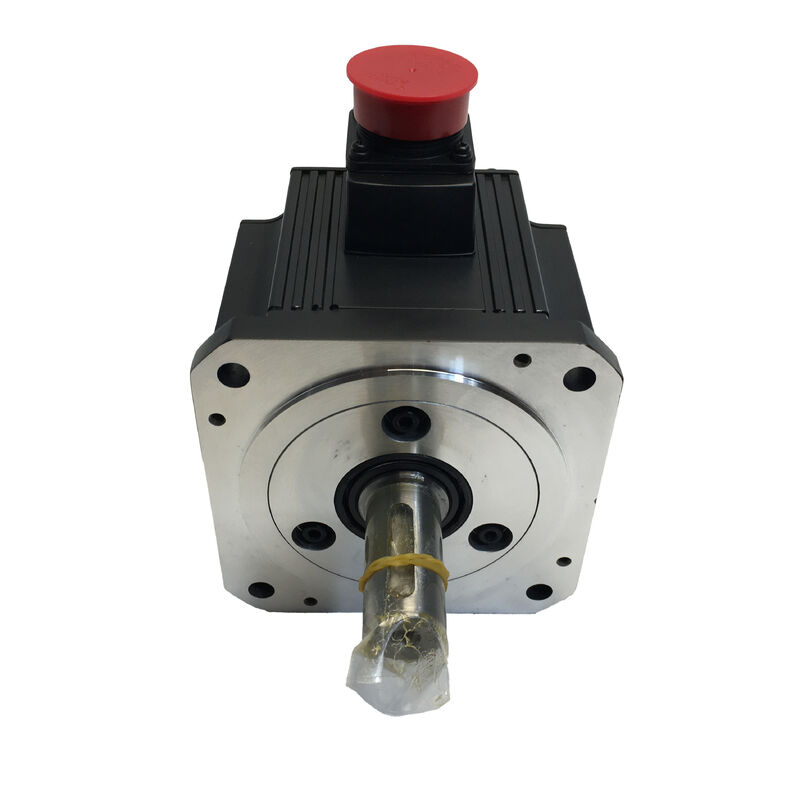

Mitsubishi HC-SFS52BG1H AC Servo Motor — 500W | 2.000 dev/dak | Elektromanyetik Fren | Yüksek Hassasiyetli G1H Redüktör | 17-Bit Mutlak Kodlayıcı | MELSERVO J2S

Bazı hareket kontrol sorunları hızlı, hafif bir servo motorla çözülemez. Bunlar, azaltılmış çıkış hızında sürekli tork, durma anında güvenilir mekanik tutma ve on milyonlarca çalışma döngüsüne bozulmadan dayanabilen konumlandırma hassasiyeti gerektirir. Mitsubishi HC-SFS52BG1H tam olarak bu kategori için tasarlanmıştır: HC-SFS serisinden 500W orta ataletli bir motor, fabrika montajlı elektromanyetik fren ve G1H yüksek hassasiyetli redüktör ile donatılmıştır — üç bileşen fabrikada tek bir, boyutsal olarak tanımlanmış, doğrudan makine kurulumuna hazır birim halinde entegre edilmiştir.

Teknik Özellikler

Üç Entegre Sistem, Bir Parça Numarası

Mühendislerin, bileşenleri ayrı ayrı tedarik etmek yerine HC-SFS52BG1H gibi bir montajı tercih etmelerinin pratik bir nedeni vardır. Sistemler arasındaki her arayüz — motor milinden redüktör girişine, redüktör gövdesinden makine şasisine, frenden motora gövdesine — yanlış hizalama, montaj hatası veya boyut yığılması fırsatıdır. Mitsubishi bu kombinasyonu fabrika montajlı ve test edilmiş bir birim olarak sunarak bu değişkenleri ortadan kaldırır.

Montajın İçeriği:

HC-SFS52 motoru servo sürücü çekirdeğini sağlar: 130x130mm orta ataletli platform üzerinden 2.000 dev/dak'da 500W, 17-bit mutlak kodlayıcı ve endüstriyel ortamlardaki kirleticilere karşı yatak boşluğunu sızdırmaz tutan yağ keçesi ile. Orta ataletli tasarım, bu motora düşük ataletli varyantlardan daha geniş bir yük uyumluluğu sağlar — servo stabilitesini korumak için sıkı kazanç ayarı gerektirmeden daha yüksek yansıyan yük ataletini yönetir.

B elektromanyetik freni 24V DC bobin beslemesi kesildiğinde çıkışı mekanik olarak kilitler. Yaylı aktivasyon, milin herhangi bir güç kesintisinde — planlı veya plansız — konumunu koruduğu anlamına gelir. Fren, dinamik bir frenleme elemanı değil, motorun tork çıkışına göre boyutlandırılmış statik bir tutma cihazıdır; eksen dinlenmeye yavaşladıktan sonra devreye girer.

G1H yüksek hassasiyetli redüktörü motorun 2.000 dev/dak rotor hızını alır ve bunu uygulamanın gerektirdiği çıkış hızına düşürür, bu süreçte torku dişli oranıyla çarpar. G1H ve G1 arasındaki fark anlamlıdır: G1H, Mitsubishi'nin yüksek hassasiyetli redüktör tanımıdır ve standart G1 genel endüstriyel tipe kıyasla daha sıkı boşluk kontrolü ile karakterize edilir. Konumlandırma tekrarlanabilirliğinin önemli olduğu yerlerde — döner tabla indeksleme doğruluğu, takım açısı, iş parçası sabitleme konumu — bu boşluk farkı doğrudan parça kalitesine yansır.

G1H: "Yüksek Hassasiyet" Çıkışta Neler Sağlar

Redüktör boşluğu, çıkış milindeki açısal ölü banttır — dişli diş boşluklarından kaynaklanan, karşılık gelen bir giriş dönüşü olmadan meydana gelen çıkış dönüşü aralığı. Standart genel amaçlı bir redüktörde, bu değer, bir miktar konumlandırma toleransının kabul edilebilir olduğu uygulamalar için uygundur. Yüksek hassasiyetli redüktörlerde, tolerans yığılması kasıtlı olarak sıkılaştırılır, boşluğu doğrudan servo sistemin etkili konumlandırma doğruluğunu redüktör çıkış miline kadar uzatan bir değere düşürür.

HC-SFS52BG1H için G1H tanımı, sistemin 17-bit kodlayıcı çözünürlüğünün — motor devri başına 131.072 konum sayımı — redüktördeki boşluktan dolayı bozulmadığı anlamına gelir. Servo amplifikatör tarafından komuta edilen açısal konum, G1H'nin hizmet ömrü boyunca koruduğu sıkı boşluk sınırları dahilinde çıkış milinde teslim edilen açısal konumdur.

HC-SFS52 platformundaki G1H redüktörü için mevcut dişli oranları 1/5'ten 1/25'e kadar değişir, bunlar arasında 1/5, 1/9, 1/12, 1/15, 1/20 ve 1/25 bulunur. Bu birimi sipariş ederken veya değiştirirken, orijinal ekipman isim plakasından veya mühendislik belgelerinden dişli oranını doğrulayın — oran, montajın özel yapılandırmasının bir parçasıdır ve doğru çıkış hızı ve torku için orijinaliyle eşleşmelidir.

Elektromanyetik Fren: Arıza Güvenli Mühendisliği

B freninin güç kesildiğinde çalışma mimarisi, varsayılan değil, kasıtlı bir mühendislik seçimidir. Alternatifi düşünün: güç açıkken çalışan bir fren, yalnızca enerji verildiğinde serbest bırakılır, bu da kablolama mantığı arızalanırsa enerjili bir milin ve kilitli bir frenin bir arada bulunabileceği anlamına gelir. Yaylı, güç kesildiğinde çalışan tasarım bu senaryoyu tamamen ortadan kaldırır. Fren yalnızca aktif olarak enerji verildiğinde kapalıdır. Herhangi bir nedenle beslemeyi kesin — güç kesintisi, acil durdurma, normal kapanma — ve mil kilitlenir.

Eğimli bir fikstürü, bir kelepçeleme eksenini veya dikey bir vidalı mili süren 500W'lık bir servo motor için bu davranış, makineyi ve iş parçasını hareketler arasında güvenli tutan şeydir. G1H redüktörünün çıkış torkunu dişli oranıyla çarptığı düşünüldüğünde, fren servo akımı uygulanmadan durma anında tam yükseltilmiş çıkış torkunu tutar.

Not edilmesi gereken bir kurulum noktası: fren bobini, motorun fren konektörüne ayrı olarak kablolanmış 24V DC güç kaynağı gerektirir. Bu besleme, makine elektrik tasarımına bağımsız olarak dahil edilmelidir — MR-J2S servo amplifikatörü freni doğrudan çalıştırmaz.

17-Bit Mutlak Kodlayıcı: Başlangıçta Referans Noktası Aramaya Gerek Yok

Devir başına 131.072 konumla, HC-SFS52'nin kodlayıcısı, bu motor sınıfının işlediği orta ataletli konumlandırma işleri için uygun geri bildirim çözünürlüğü sağlar. Üretim ortamları için daha da önemlisi, mutlak mimari motorun konum referansını asla kaybetmediği anlamına gelir.

Servo amplifikatörde kurulu bir Mitsubishi A6BAT yedek pil ile, konum verileri herhangi bir güç döngüsünde — vardiya değişimleri, hafta sonu kapanmaları, bakım duruşları, acil güç kayıpları — kalıcıdır. Makine yeniden başladığında, her eksen referans dönüşü dizisi olmadan bilinen son konumundadır. Bakım sırasında çıkış milinin mekanik olarak hareket ettirildiği G1H redüktörlü ekipmanlarda, üretime devam etmeden önce eksenin bilinen bir durumda olduğunu doğrulamak için bu saklanan konum referansı özellikle değerlidir.

Sürücü Uyumluluğu: MR-J2S-60A ve MR-J2S-60B

HC-SFS52BG1H, Mitsubishi'nin MELSERVO J2S amplifikatör ailesindeki 500W sınıfı üniteler olan MR-J2S-60A veya MR-J2S-60B amplifikatörleriyle eşleşir.

MR-J2S-60A diferansiyel alıcı veya açık kolektör girişi aracılığıyla PLC'lerden, özel CNC denetleyicilerinden ve hareket kartlarından gelen darbe treni komutlarını kabul eder. Konum, hız ve tork kontrol modlarını destekler ve MR Configurator parametre erişimi için RS-232C/RS-422 iletişimi içerir.

MR-J2S-60B SSCNET'e (Servo Sistemi Denetleyici Ağı) bağlanır, bu da servo amplifikatörleri senkronize çok eksenli sistemlerde hareket denetleyicilerine bağlayan Mitsubishi'nin yüksek hızlı seri veri yoludur. SSCNET sistemleri, denetleyiciden her eksene bireysel darbe treni kablolaması olmadan koordineli çok eksenli hareketi — elektronik dişli, enterpolasyon, senkronize kelepçeleme — yönlendirir.

Amplifikatör seçimi tamamen ana denetleyiciye bağlıdır. Motor ve redüktör montajı her iki durumda da aynıdır.

Tipik Uygulamalar

500W çıkış, hassas redüktör, elektromanyetik fren ve mutlak kodlayıcının kombinasyonu, belirli ve yaygın bir üretim ekipmanı sınıfına uyar:

Döner indeksleme tablaları ve döner plakalar — işleme veya montaj işlemleri için istasyonlar arasında doğru bir şekilde adım atması ve indeks hareketleri arasında kilitlenmesi gereken fikstür tablaları. G1H redüktörü hassas indeks açısını sağlar; fren iş yapılırken onu tutar; mutlak kodlayıcı her başlangıçta referans araması olmadan konumu doğrular.

Dikey vidalı mil ve kelepçeleme eksenleri — dinlenme anında yerçekimi altında yükü veya kelepçeleme kuvvetini destekleyen herhangi bir eksen, servo akımı olmadan güç kesildiğinde çalışan frenden yararlanır. Dişli oranı tork çarpanı ile 500W çıkış, motorun çıplak mil derecesinin çok üzerinde kelepçeleme kuvveti sağlar.

Otomatik kaynak konumlandırıcıları ve fikstür döndürücüleri — iş parçası konumlandırma eksenleri, dişli ile azaltılmış çıkış torku, hassas açısal konumlandırma ve kaynaklar arasındaki mekanik tutmanın birleşimi spesifikasyonu tanımlar.

CNC takım tezgahı yardımcı döner eksenleri — işleme merkezlerindeki 4. eksen ve B ekseni sürücüleri, indeks tekrarlanabilirliği, kesme sırasında fren tutma ve soğutucuya dayanıklı IP65 motor muhafazası standart gereksinimlerdir.

HC-SFS52 Yapılandırma Referansı

HC-SFS52 taban motoru, hepsi 500W, 17-bit kodlayıcı, yağ keçesi, IP65, 130x130mm platformu paylaşan birkaç yapılandırmada mevcuttur:

HC-SFS52BG1H, fren tutma, yüksek hassasiyetli redüksiyon ve redüktörden düz mil çıkışı olmak üzere üçünü de gerektiren uygulamalar için doğrudur.

SSS

S1: HC-SFS52BG1H için hangi dişli oranları mevcuttur?

HC-SFS52 platformundaki G1H yüksek hassasiyetli redüktörü, birden fazla dişli oranında sunulur — tipik olarak 1/5, 1/9, 1/12, 1/15, 1/20 ve 1/25. Her oran yapılandırması ayrı bir parça numarasıdır. Bir yedek birim sipariş etmeden önce, orijinal ekipman isim plakasından veya makine belgelerinden dişli oranını doğrulayın. Yanlış oran takmak çıkış hızını ve torkunu değiştirir ve hareket profili hatalarına veya mekanik parazite neden olabilir.

S2: HC-SFS52BG1H ile hangi servo amplifikatör uyumludur?

HC-SFS52BG1H, MELSERVO J2S ailesindeki 500W sınıfı amplifikatörler olan MR-J2S-60A (analog/darbe treni komut arayüzü) ve MR-J2S-60B (SSCNET seri ağ arayüzü) ile uyumludur. B freni, ayrı bir 24V DC güç kaynağı gerektirir — bu, servo amplifikatör güç kaynağından bağımsız olarak motorun fren konektörüne kablolanır.

S3: G1 ve G1H redüktör seçenekleri arasındaki fark nedir?

Hem G1 hem de G1H, HC-SFS serisi için Mitsubishi redüksiyon redüktör tanımıdır, ancak hassasiyet açısından farklılık gösterirler. G1 genel endüstriyel redüktördür — orta düzeyde konumlandırma toleransı gereksinimleri olan uygulamalar için uygundur. G1H yüksek hassasiyetli varyantıdır, daha sıkı boşluk kontrolü ile motorun kodlayıcı seviyesindeki konumlandırma doğruluğunu çıkış miline kadar korur. Çıkış mili açısal doğruluğunun döner tabla indeksleme veya hassas fikstür sürücüleri gibi işlevsel bir gereksinim olduğu durumlarda G1H doğru seçimdir.

S4: HC-SFS52BG1H, mutlak konum tutma için pil gerektirir mi?

Evet. 17-bit mutlak kodlayıcı, yalnızca servo amplifikatörün pil yuvasına takılı Mitsubishi A6BAT lityum pil ile güç kapalı döngüler sırasında çok turlu konum verilerini saklar. Pil olmadan, kapanmada konum verileri kaybolur ve bir sonraki başlangıçta referans dönüşü homing döngüsü gereklidir. Pil durumu, rutin bakımın bir parçası olarak kontrol edilmelidir — amplifikatör, pil voltajı minimum eşiğin altına düştüğünde bir alarm üretir.

S5: Redüktör bölümü için hangi IP derecesi geçerlidir?

HC-SFS52BG1H'nin motor gövdesi IP65 derecesine sahiptir — tamamen toz geçirmez ve su jetlerine dayanıklıdır. Redüktör bölümü, standart Mitsubishi redüktör spesifikasyonlarına uygun olarak IP44 derecesine sahiptir — 1 mm'den büyük katı parçacıklara ve her yönden gelen su sıçramalarına karşı korunmuştur. Redüktör muhafazasına doğrudan soğutucu çarpması beklenen uygulamalar için, makine tasarımına ek koruma veya soğutucu yönlendiriciler dahil edilmelidir.
