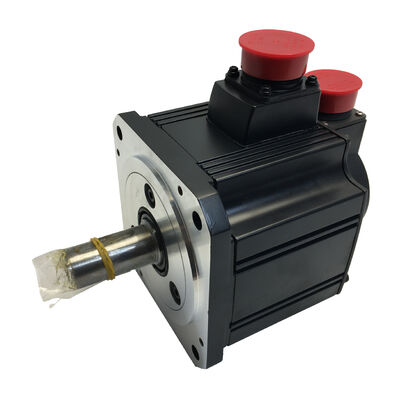

Yeni bir Mitsubishi Servo Motor HC-SFS53K HCSFS53K Hızlı teslimat bol stok en iyi fiyat

Mitsubishi HC-SFS53K AC Servo Motor 500W MELSERVO J2S 3,000 rpm Anahtarlı Çubuk Yeni Kutuda Hızlı Teslim stokta

Sıkıştırma biçimindeki bir koplamanın mükemmel çalıştığı kurulumlar var ve bunun olmadığı kurulumlar var ∙ya da motorlu bileşendeki anahtar yolu gereksinimiAnahtarlı akımDoğru mekanik arayüz.

Bu tam olarakHC-SFS53KAynı kanıtlanmış 500W / 3,000 rpm HC-SFS53 servo motoru, çıkış şaftında fabrika makinesi anahtarlı. Yeni, orijinal Mitsubishi Electric ambalajında mühürlenmiş,ve hemen gönderilmek üzere stokta..

Teknik özellikler

Anahtarlı Çubuk Ne Zaman ve Neden Önemli?

Standart düz asayla anahtarlı asay arasındaki fark şu soruya dayanır: Dönüştürme torku motor asasından tahrik edilen bileşene nasıl aktarılır?

Basit düz bir şaft, tamamen birleştirme sıkıştırma kuvvetine dayanır. Tipik olarak, bölünmüş kabuklı bir sıkıştırma bağlantısı veya konik kabuğu şaftı tutmak ve dönme kaymasını önlemek için.Birçok servo uygulaması için, bu tamamen yeterli.

Ancak bu durumun olmadığı durumlar da vardır. Aslen anahtarlı motorlar için tasarlanan katranlar, dişliler ve dişli merkezleri standart arayüzleri olarak bir anahtarlık deliğine sahiptir.Kullanılmış veya arızalı motorları değiştiren artan monte tesisatları orijinal şaft konfigürasyonuna uymalıdırYüksek şok yükleri, indeksleme mekanizmaları, ani frenleme veya agresif hızlanma profilleri, bir sıkıştırmanın tek başına zaman içinde güvenilir bir şekilde sürdürülebileceğinden daha fazla talep sunar.

BuHC-SFS53KAnahtara fabrika işlenmiş paralel bir anahtar ve anahtar yolu ekler, bu da anahtar ve tahrik edilen merkezi arasında pozitif mekanik bir kilit sağlar.

Anahtar, sadece sürtünmeye güvenmek yerine, doğrudan mekanik bağlantı ile tork aktarır. Bu, yukarıda listelenen uygulamalar için doğru seçimdir.

HC-SFS 500W Ailesi'nin Hız Optimize Tarafı

Mitsubishi, HC-SFS 500W yelpazesi içinde iki nominal hız seçeneği sunar.HC-SFS52K2000 rpm'de daha yüksek nominal tork (2.39 Nm) ile çalışır;HC-SFS53KAtıyor.3,000 rpm1.59 Nm ile. Güç çıkışı nominal olarak aynıdır. Fark, bu gücün hız aralığında nasıl teslim edildiğidir.

3000 rpm varyantı, makine ekseni daha yüksek hızlarda sıkça çalışırken, daha hızlı hızlı geçiş döngü süresini azaltırken daha iyi bir seçimdir.veya mekanizmadaki vites oranı daha düşük çıkış vitesinde daha yüksek giriş hızı gerektirdiğindeCNC makine aletleri akslarında, konveyör sistemlerinde ve döner masa sürücülerinde, bu hız avantajı doğrudan parça başına daha kısa kesilmeyen sürelere dönüştürülür.

17 bitlik mutlak kodlayıcı

Her HC-SFS53K fabrikadan bir17 bitlik mutlak optik kodlayıcıMotor gövdesine entegre edilmiş ve Mitsubishi'nin yüksek hızlı seri protokolü aracılığıyla servo amplifier'e iletilmiş olan, asansör dönümü başına 131.072 ayrı pozisyon.

Mutlak olmak, motor asının pozisyonunun amplifikatör bataryası kurulduğunda güç kesme döngüleri boyunca korunması anlamına gelir.

Makine başlatılması bir referans dönüş yönlendirme dizisi gerektirmez.

Çok eksenli makineler için, makinenin hazır olmadan önce tüm eksenlerde sırayla çalıştırılan bu işlemin ortadan kaldırılması, makinenin kullanım ömrü boyunca her güç döngüsünde ölçülebilir bir süre tasarrufu sağlar.Kodlayıcı ayrıca zorlu uygulamalarda hassas aralaştırılmış hareket ve ince konumlandırma tekrar edilebilirliği için gerekli geri bildirim çözünürlüğünü sağlar.

Petrol mühürü ve IP65

HC-SFS53K, anahtarlı asmanın yanı sıra aynıfabrikada yerleştirilmiş yağ mühürüHC-SFS53 ailesinin geri kalanında olduğu gibi, aktif alet makinelerinde, soğutucu sis, kesme sıvısı,ve motorun etrafındaki havada ince karga parçacıkları bulunur .

BuIP65 derecelendirilmiş korumaBu korumayı tüm motor gövdesine yayar: tamamen toz dışı ve her açıdan yönlendirilmiş su jetlerine direnç.Standart alet makineleri veya endüstriyel otomasyon tesisleri için ek bir çevresel kaplama gerekmez..

Bu koruma seviyesi, HC-SFS serisi genelinde standarttır ve bu motorların CNC işleme ve üretim ekipmanları için ortak bir ilk tercih özelliği olmasının nedenlerinden biridir.

Uyumlu Servo Güçlendirici

HC-SFS53K, mekanik olarak HC-SFS53'ün bir varyantıdır.MR-J2S-60A(analog hız/döngü komutu veya atım tren pozisyon komutu) veyaMR-J2S-60B(SSCNET dijital ağ arayüzü Mitsubishi hareket denetleyicileri aracılığıyla çok eksenli koordineli kontrol için).MR-J2S-60CPDahili konumlandırma fonksiyonuna sahip, dış bir hareket denetleyicisi olmadan bağımsız tek eksenli konumlandırma sistemleri için de desteklenir.

Güçlendirici seçimi kontrol mimarisine bağlıdır: A tipi için bir PLC veya CNC'den darbe treni veya B tipi için bir A serisi veya Q serisi hareket modülünden SSCNET fiber optik ağı.

Uygulama Uygunluğu

HC-SFS53K, HC-SFS53'ün performans özellikleri gerektirdiğinde ve anahtarlı şaft arayüzünün gerekliliği veya tercih edildiği her yerde belirtilir:

CNC alet makinelerinin besleme ekseleriX, Y, Z eksenleri daha küçük dikey ve yatay işleme merkezlerinde, özellikle toplu tornavida bağlantı nöbü, anahtarlı bir şaft için tasarlandığında

CNC dönüştürme merkezleriZ ve X besleme eksenleri, özellikle bağlantı bileşeninin zaten bir anahtar yolu deliği olduğu eski anahtarlı asılı servo motorları değiştiren sonradan geliştirilenlerde

Döner masalar ve dördüncü eksenli sürücüler✓ solucan dişli giriş ocağı veya tahrik bağlantısı standart arayüz olarak anahtarlı bir motor ocağı kabul ederse

Taşıyıcı ve malzeme taşıma✓ Anahtar borusu olan bir zamanlama katranı veya dişli bir motor çubuğuna doğrudan bağlandığı sürücüler

Dönüştürme başlığıyla bağlanan tesisler ̇ Bir ara vites kutusu, yüksek şok veya ters yükleme görev döngüleri için pozitif mekanik bir kilit sağlayan, anahtarlı bir giriş ocağı kabul ederse

Endüstriyel robot eklemleri- Alt kol ve dirseği ekseni tahrikleri orta yararlı yüklü eklemli ve SCARA robotlarında kilitli bağlantı orijinal tasarımda belirtilmiştir

HC-SFS53 Variant Özet

HC-SFS53 temel motoru, hepsi aynı elektrik özelliklerini paylaşan dört mekanik yapılandırmayı kapsar:

• HC-SFS53Düz as, fren yok
• HC-SFS53BDüz asansör, yaylı elektromanyetik frenle
• HC-SFS53K- Evet.Anahtarlı as, fren yok(bu liste)
• HC-SFS53BKElektromanyetik frenli anahtarlı as

Tüm varyantlar 3,000 rpm'de 500W, 1.59 Nm nominal tork, 17 bitlik mutlak kodlayıcı, IP65 konutu ve 130 × 130 mm flange sağlar.Değişiklikler arasındaki seçim tamamen mekanik arayüz ve güvenlik tutma gereksinimleri ile ilgilidir..

Sık Sorulan Sorular

S1: HC-SFS53 ve HC-SFS53K arasındaki fark nedir?

Tek farkı şaktır.HC-SFS53düz düz bir şaftı vardır;HC-SFS53Kfabrikada işlenmiş paralel bir anahtar yolu ve anahtar dahil aynı düz şaftı vardır. Tüm motor özellikleri ‡ çıkış gücü, tork, hız, kodlayıcı, flens, IP derecesi ‡ aynıdır.

Sürüklenen bileşenin (pulley, sprocket, gear hub veya gearbox girişi) anahtarlı bir oçak arayüzü gerektirdiğinde K varyantını seçin.

S2: Hangi servo güçlendirici HC-SFS53K ile uyumludur?

HC-SFS53K,MR-J2S-60A(analog/puls tren arayüzü) veyaMR-J2S-60BMELSERVO J2S platformu içinde her ikisi de 600W değerli servo amplifikatörler.MR-J2S-60CPayrıca bağımsız konumlandırma uygulamaları için de uyumludur.

Üç amplifikatör de motoru aynı şekilde kullanır. K önek amplifikatör uyumluluğunu etkilemez.

S3: Anahtarlı şaft IP65 koruma derecesini etkiler mi?

Motor gövdesine IP65 derecesi uygulanır, ocağın sonu ve bağlantı ara yüzü hariç, ocağın türünden bağımsız olarak tüm HC-SFS serisinde standarttır.Anahtar yolun kendisi motorun çevre korumasını azaltmaz.

Şaktaki delikte fabrikaya monte edilmiş yağ mühürü, şaktaki nüfuzda birincil kirlilik bariyerini sağlar ve bu hem standart hem de K varyantlarında aynıdır.

S4: HC-SFS53K, bir güç kesme döngüsünde mutlak konum tutumunu destekler mi?

Evet, 17 bitlik kodlayıcı mutlak bir türdür.Mitsubishi A6BAT pilServo güçlendiriciye monte edilmiş, şebeke enerjisini çıkardığınızda çoklu dönüş pozisyonu verileri saklanır.

Bir sonraki çalıştırmada, tüm eksen pozisyonları, evlendirme veya referans dönüşü gerektirmeden hemen kullanılabilir.

S5: HC-SFS53K için mevcut nesil yedek nedir?

HC-SFS serisi, Mitsubishi'nin durdurulmuş MELSERVO J2S neslinin bir parçasıdır.HG-JR53(MELSERVO J4 serisi) aynı 500W, 3,000 rpm, yağ mühürü, daha yüksek çözünürlüklü 22 bit kodlayıcı ve IP67 derecesiyle, ancak J4 serisi amplifikatörleri gerektirir.

Mevcut J2S platform makineleri için, HC-SFS53K doğru bakım ve yedek parça spesifikasyonu olmaya devam ediyor.
