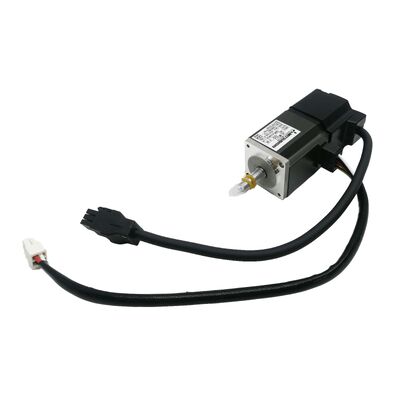

Mitsubishi HC-MFS13B AC Servo Motoru 100W Ultra Düşük İnerti MELSERVO J2S, Elektromanyetik Frenle, Yeni Kutuda Fabrika Kapalı

Boşluk dar. Döngü süreleri kısa. Konum doğruluğu hata aralığı yoktur.Mitsubishi HC-MFS13BUltra düşük rotor eylemsizliği ile 100W, 40 × 40 mm çerçeve ayak izi, yerleşik elektromanyetik fren ve dönüş başına 131.072 pozisyon üreten 17 bitlik mutlak kodlayıcı için tasarlanmıştır.Bu motor, yüksek frekanslı motorlar için bir hassas alet., kompakt eksenli otomasyon, daha büyük motorların uygulamaya uymadığı durumlarda.yepyeni, fabrika mühürlü birimOrijinal Mitsubishi Electric ambalajında.

Teknik özellikler

Ultra Düşük Dayanıklılık: Uygulamada Ne Değişiyor

HC-MFS serisinin belirleyici özelliği güç değerleri değil rotorun eylemsizlik anı.Ultra düşük eylemsizlik, motorun servo amplifier komutlarına yanıt olarak son derece hızlı bir şekilde hızlanabileceği ve yavaşlayabileceği anlamına gelir., motorun kendi dönen kütlesinin üstesinden gelmek için en az enerji israfı ile.

Pratik olarak, bu doğrudan daha kısa konumlandırma karar verme süreleri, yüksek hızlı indeksleme hareketlerinin daha sıkı kontrolü,ve yoğun hareket profillerini gerçekleştirme yeteneği dakikada düzinelerce veya yüzlerce hassas hareket aynı çalışma döngüsünde daha yüksek eylemsizlik motorlarının meydana getirdiği termal ve dinamik cezalar olmadanBu motorun başvuru notu açıkça şöyle diyor:Yüksek frekanslı çalışma için uygun, ekleme cihazları ve montaj makineleri temel örnekler olarak gösterilmektedir.

Seçip yerleştirme modülleri, elektronik bileşen yerleştirme başları, etiket uygulayıcıları veya saatte çok sayıda kısa yolculuk hassasiyeti hareketi gerçekleştiren herhangi bir eksen tasarlayan makine üreticileri için,Motorun inersi özelliği, döngü değerleri kadar önemlidir ve HC-MFS13B bu rejimde mükemmel olmak için özel olarak tasarlanmıştır..

Elektromanyetik fren HC-MFS13B'deki "B"

Her HC-MFS13B'ye biryaylı elektromanyetik frenMotor gövdesine entegre edilmiştir. Çalışma prensibi hata güvenlidir: fren bobinin enerjisinden çıkarıldığında çalıştırılır (ocağı kilitler) ve fren bobine gerilim uygulandığında serbest bırakılır.Bu doğru yapılandırma:

Dikey eksenler- Servo gücü çıkarıldığında, normal duraklamalarda veya acil güç kaybı durumunda yükün güvenli bir şekilde pozisyonunu tutması gerektiğinde.

Pozisyon tutma gereksinimleri- motorun sürekli tahrik gücü olmadan hareket döngüleri arasında bir konumu kilitlemesi gereken uygulamalar, örneğin sıkıştırma mekanizmaları, nakliye durakları veya indeksleme duraklamaları.

Güvenlik uyumluluğu- Makine tasarımlarında, bakım erişim veya koruma açık koşulları sırasında eksen hareketsizliği makine güvenliği gereksinimidir.

Elektromanyetik fren, yavaşlama sırasında bir gerileme fren fonksiyonunun yerini almaz ̇ dinamik fren cihazı değil, mekanik bir tutma cihazıdır.Eksen durduktan sonra çalışmaya başlar., akışkanın mekanik olarak kilitlenmesi.

17 bitlik mutlak kodlayıcı 131.072 ppr, sıfır-ev işlevi

Dahili kodlayıcı131,072 Mühür dönüşü başına ayrı pozisyonlarServo amplifier'e yüksek hızlı bir seri bağlantısı yoluyla. Doğası mutlak olduğundan, servo amplifier'e monte edilmiş bir pil ile güç döngüleri boyunca konum bilgisini korur.Motor tam olarak nerede olduğunu bilir., bir referans iade yapmadan.

Bir çok eksenli bir makine üzerinde, başlatma sırasından kendi kendine yönlendirme rutinini ortadan kaldırmak, her güç döngüsünde tutarlı bir zaman tasarrufu sağlar.Bir üretim yılı boyunca anlamlı bir şekilde toplanır..

40 × 40 mm Çerçeve

HC-MFS13B bir40 × 40 mm flensMELSERVO ailesinin en küçük standart servo motor flenslerinden biri. Bu fiziksel ölçek, 100W'lik bir tahrik gerektiren mekanizmalara iyi uyumludur: hafif alet başları,küçük yolculuk çizgisel aşamalar, kompakt top vidaları ile çalıştırılır, eksenler arasındaki alanın sınırlı olduğu çok eksenli montaj armatürleri ve motor kütlesinin kendisi dikkate alınması gereken makine tasarımları.

Kompakt çerçeve ayrıca sistemin bakış açısından motorun eylemsizlik anını düşük tutar. Daha hafif bir motor, onu destekleyen makine yapısının sert olması gerekmediği anlamına gelir.makine maliyeti ve tasarım esnekliği için yararlı olan.

Uyumlu Servo Güçlendirici

HC-MFS13B,MR-J2S-10A(analog/puls tren komutu, tek eksenli) veyaMR-J2S-10BMELSERVO J2S ailesi içinde her ikisi de 100W değerli olan (SSCNET ağ komutu) servo amplifikatörleri.

Tüm eksenlerin bir Mitsubishi hareket denetleyicisinden (Q serisi veya A serisi) SSCNET aracılığıyla koordine edildiği çok eksenli makine tasarımları için,MR-J2S-10B, HC-MFS13B'nin her bir eksen başına ayrı komut kablolama olmadan senkronize bir çok eksenli ağa katılmasını sağlar.Basit tek eksenli kurulumlar veya impuls tren veya analog yoluyla üçüncü taraf PLC'lerle entegrasyon için MR-J2S-10A uygun bir seçimdir.

Uygulama Alanları

HC-MFS13B, yüksek frekanslı, hassas otomasyon ekipmanlarının belirli bir kategorisi için BOM'larda yer almaktadır:

Elektronik bileşenlerin yerleştirilmesi ve yerleştirilmesiMotorun ultra düşük inersi ve kompakt boyutu PCB montajı ve bileşen işleme ekipmanlarındaki yüksek döngülü, kısa yolculuklı eksenlere uygundur.

Montaj makineleri- küçük parça montaj istasyonlarındaki döner ve doğrusal indeksleme eksenleri, çoklu servo eksenlerin mekanik yakınlıkta hassas ve hızlı hareketleri gerçekleştirmesi gerektiğinde

Paketleme ve etiketleme ekipmanlarıEtiket uygulayıcılarında, blister paketleme hatlarında ve yüksek verimlilikte doğru konumlandırmanın gerekli olduğu akış sarma makinelerinde kayıt ve konumlandırma ekseni

Yarım iletken taşımacılığı düşük inersi ve yüksek konumlandırma tekrar edilebilirliği ham tork çıkışından daha kritik olan wafer ve alt katman taşıma eksenleri

Seçim ve yerleştirme robotlarıKüçük SCARA ve Cartesian robotlardaki bilek ve uç etkisizleştirme eklemleri, düşük eksen idrarının araç merkezinde dinamik performansı iyileştirdiği yerlerde

HC-MFS13B HC-MFS Variant Lineup'ta

HC-MFS13 ailesi içinde, sonek size tam yapılandırmayı söyler:

• HC-MFS13Düz as, fren yok
• HC-MFS13BDümdüz asansör,Elektromanyetik frenli(bu liste)
• HC-MFS13K️ anahtarlı as, fren yok
• HC-MFS13BKElektromanyetik frenli anahtarlı as

Tüm varyantlar aynı 100W çıkışı, 17 bitlik mutlak kodlayıcı, IP55 konutu ve 40 × 40 mm flange'i paylaşır.

Sık Sorulan Sorular

S1: Hangi servo amplifier HC-MFS13B ile eşleştirilmelidir?

HC-MFS13B'nin gerektirdiğiMR-J2S-10A(analog/puls tren komuta arayüzleri için) veyaMR-J2S-10BHer iki güçlendirici de 100W değerlidir ve MELSERVO J2S platformu içinde bu motor için doğru bir eşleşmedir.A ve B tipi arasında seçim makinenin bağımsız eksen kontrolü veya ağlı çok eksenli hareket denetleyicisi kullanıp kullanmadığına bağlıdır..

S2: Elektromanyetik fren ne yapar ve ne zaman çalıştırılır?

HC-MFS13B'deki fren birBahçeli, kesilmiş tip: fren bobini voltajı kaldırıldığında asayı mekanik olarak kilitler ve voltaj uygulandığında serbest bırakır.ve hareket döngüleri arasında mekanik bir şaft kilidini gerektiren uygulamalarDinamik yavaşlama için tasarlanmamıştır. Sadece eksen durduktan sonra çalışır.

S3: HC-MFS13B, bir güç kesme döngüsünde mutlak konum tutumunu destekler mi?

Evet, 17 bitlik kodlayıcı mutlak bir türdür.Pil (Mitsubishi A6BAT)Servo güçlendiriciye yerleştirildiğinde, elektrik devre dışı kaldığında çoklu dönüş pozisyonu verileri korunur.Eksen konumu hemen bilinir .

S4: HC-MFS13B ile HG-MR13B gibi daha yeni Mitsubishi 100W motorları arasındaki fark nedir?

HC-MFS13B MELSERVO'nun bir parçası.J2SHG-MR13B daha yeni nesilden.J4HG-MR13B, daha yüksek çözünürlükte 22 bitlik bir kodlayıcı sunar.194, 304 ppr vs 131,072 ppr), IP65 vs IP55 derecesi ve güncellenmiş amplifier uyumluluğu (MR-J4 serisi).HC-MFS13B, mevcut J2S platformu makineleri ve kurulu ekipmanlarda yedek parça stokları için doğru yedek parça olmaya devam ediyor.

S5: IP55 derecesi nedir ve neye karşı korur?

IP55Tam toz koruması(ilk basamak 5 ′′ toz koruma) veDüşük basınçlı su jetlerine karşı korumaherhangi bir yönden (ikinci basamak 5). Bu özellik, şaftın nüfuz ve bağlantı ara yüzü hariç motor gövdesine uygulanır. Soğutma sıvısı sıçraması, hafif yıkama,veya genel endüstriyel partikül maruziyeti, motor Mitsubishi'nin kurulum kılavuzlarına göre monte edildiğinde IP55 çoğu kurulum için uygundur.
