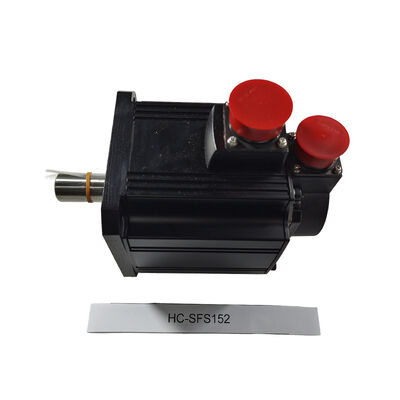

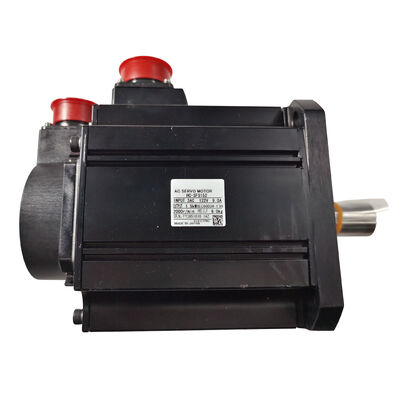

Mitsubishi HC-SFS152 AC Servo Motoru 1.5 kW MELSERVO J2S Orta İnersiyel Sürüş Motoru, Yeni Kutu Fabrikası Mühürlü

Endüstriyel otomasyon için 1.5 kW'lık bir servo motor seçmek sadece watt rakamı ile ilgili değil. Gücün varlıktaki kontrol edilen tork'a ne kadar temiz bir şekilde dönüştürüldüğü ile ilgilidir.Geri bildirim sistemi konum döngüsünü ne kadar doğru kapatır, ve motorun yıllarca süren üretim döngüleri boyunca ne kadar güvenilir bir şekilde performans gösterdiğini.Mitsubishi HC-SFS152Bu listeye üçü de dahil.fabrikada mühürlü, yeni kutudaBirim original Mitsubishi Electric ambalajı, el değmemiş.

MELSERVO J2S Serisi'nde HC-SFS152

HC-SFS152 Mitsubishi'ye ait.HC-SFS 2000 rpm serisiMELSERVO J2S jenerasyonunun orta inersi, orta kapasiteli ailesi, yirmi yıldan fazla bir süredir endüstriyel otomasyon ve CNC makine alet uygulamalarının bir atı olmuştur..HC-SFS aralığında 5 kW, 2.000 rpm ̇ orta hızlarda önemli bir tutma ve sürüş torku gerektiren uygulamalar için özellikle uygun bir kombinasyon, örneğin döner masalar, büyük formatlı taşıyıcı sürücüler ve daha büyük işleme merkezlerinin daha ağır besleme eksenleri.

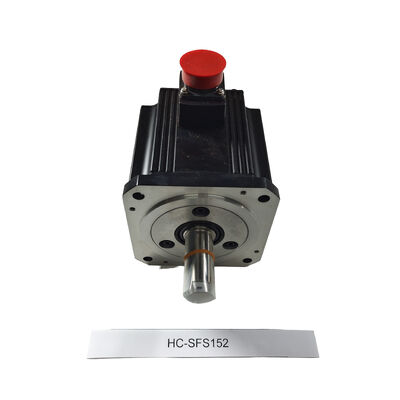

130 × 130 mm olan flens, aynı mekanik montajın farklı güç değerlerine yer verdiği zaman makine tasarımını basitleştiren HC-SFS orta aralığı ailesinde paylaşılıyor.

Teknik özellikler

7.16 Nm değerli tork pratikte anlamı

7.16 Nm'lik sürekli değerli torkta,HC-SFS152, HC-SFS ailesindeki daha küçük motorları bastıracak yükleri çalıştırabilir., önemli bir önceden yüklü büyük toplu vidalar veya önemli sürtünme ve eylemsizlik ile döner masa mekanizmaları.21.6 Nm(üç kat değerli) her hareketin başında CNC profil kesimi ve robotik seçme ve yerleşim döngüleri tarafından talep edilen hızlı ivmeyi destekler.Sürekli çalışma sırasında motorun termal kaplamasını aşmadan.

2000 rpm'lik nominal hız, bu motoru, üst uç hızdan daha fazla tork yoğunluğunu tercih eden kategoride yerleştirir.000 rpm pratik bir çalışma hızı aralığı sağlar, 3,000 rpm maksimum kısa süreli olarak nominal hızı aşan hızlı çapraz hareketleri barındırırken.

17-Bit Mutlak Kodlayıcı 131,072 pozisyon, ev sahibi olmadan

HC-SFS152'deki kodlayıcı pasif bir darbe jeneratörü değil.17 bitlik mutlak optik kodlayıcıMitsubishi'nin yüksek hızlı seri bağlantısı ile servo amplifikatörüne dönüş başına 131.072 ayrı konum değeri sağlıyor.

Mutlak kodlama, motorun asansörünün konumunun her zaman, güç kesme döngüleri de dahil olmak üzere bilinmesi anlamına gelir.Ana güç kesildiğinde çoklu dönüş konumu sayacının çalışması sürdürülür.. Hafta sonu kapanıştan sonra makineyi tekrar çalıştırın, vardiya ortasında acil durma sonrasında, planlanmış bir bakım aralıklarından sonra ̇ eksen tam olarak nerede olduğunu anında bilir.

Pratik etkisi:başlatılırken referans geri dönüş yönlendirme dizisi yokBirden fazla eksenin her birinin makinenin kullanılabilir hale gelmesi için ev işlemi rutinlerini çalıştırması gereken makineler için, bu sırayı ortadan kaldırmak, bir makinenin tüm kullanım ömrü boyunca her güç döngüsünde zamandan tasarruf eder.

Petrol mühürü ve IP65 - Kullanım sırasında önemli koruma

HC-SFS152'nin düz çubuğu birSürüş sonu rulman yüzündeki yağ mühürüKesme sıvısının, soğutma sıvısı püskürtüsünün veya yağ dumanının normal ortamın bir parçası olduğu bir makine üzerinde,Yağ mühürleme, kirliliğin rulman ve kodlayıcı boşluğuna ulaşmasını engeller..

BuIP65 korumaHer yönden gelen toz dışı ve su jetlerine karşı tam koruma sağlar. Bu, yağ mühürü ile birlikte HC-SFS152'yi doğrudan alet makinelerine monte etmeye uygun kılar.Paketleme ekipmanları, ve ek çevresel kapalı üretim hattı makineleri.

Uyumlu Servo Güçlendirici

HC-SFS152, Mitsubishi'ninMR-J2S-200A(analog komuta, 2 kW sınıfı) veyaMR-J2S-200B(SSCNET dijital komuta) Servo güçlendirici.Motor ayrıca, J2S'den daha yeni amplifier nesillerine geçiş yapan tesisler için Mitsubishi'nin yenilenme aracı yaklaşımı yoluyla MR-J4 serisi amplifikatörleriyle uyumludur..

Güçlendirici seçimi komut arayüzüne bağlıdır: PLC veya NC'den impuls tren veya analog hız/dönen komutlarını kullanan sistemler için MR-J2S-200A,A veya Q serisi hareket denetleyicilerinden SSCNET üzerinden kontrol edilen çok eksenli hareket sistemleri için MR-J2S-200B.

Uygulama Uygunluğu

2,000 rpm'de 1.5 kW çıkış, HC-SFS152'yi en yaygın endüstriyel otomasyon ve alet makinesi gereksinimlerini kapsayacak performans aralığında yerleştirir:

CNC İşleme Merkezleri∆ Birincil besleme eksenleri (X, Y,Z) orta ve büyük format dikey ve yatay işleme merkezlerinde, 130 mm flens ve yüksek tork çıkışı, daha büyük topuşuklı takımların servo gereksinimlerine eşleştiğinde

CNC Dönüştürme MerkezleriZ ve X eksenli servo sürücüler, özellikle ağır dönme kesimleri devamlı yüksek tork gerektirdiğinde CNC tornalarında

Döner masalar ve eğimli başlar- Döner ağır armatürlerin önemli bir tutma ve tahrik tork gerektirdiği işleme merkezlerindeki 4. ve 5. eksen konumlandırma sürücüleri

Endüstriyel RobotlarOrta yararlı yüklü eklemli robotlardaki omuz ve dirsek eklemleri, tork ve orta inersi kombinasyonunun istikrarlı dinamik kontrolü desteklediği yerlerde

Otomatik Malzeme İşleme- Palet taşıma, otomatik depolama ve alım ve 1.5 kW yüklü paletleri güvenilir bir şekilde taşımak için güç marjını sağlayan konveyör indeksleme sürücüleri

Dönüşüm ve Gerginlik KontrolüServo amplifikatördeki tork kontrol modunun değişken rulo çaplarındaki gerilimi yönettiği ağ işleme ve malzeme sarma uygulamaları

HC-SFS152 Değişiklik Özet

HC-SFS152 temel motoru, farklı kurulum konfigürasyonlarına hitap etmek için arka kelimelerle mevcuttur:

• HC-SFS152Standart düz as, fren yok
• HC-SFS152Bİçine yerleştirilmiş elektromanyetik frenle
• HC-SFS152KKlavyeli akımlı
• HC-SFS152BKElektromanyetik fren ve anahtarlı asansör

Tüm varyantlar aynı 1.5 kW çıkışı, 17 bitlik mutlak kodlayıcı, IP65 derecelendirme ve 130 × 130 mm flange paylaşır.Çapı bağlama yöntemine uygun olan ve uygulama için bir tutma freninin gerekli olup olmadığını seçin..

Sık Sorulan Sorular

S1: Hangi Mitsubishi servo amplifikatörü HC-SFS152 ile uyumludur?

HC-SFS152,MR-J2S-200A(analog/puls komut arayüzü) veyaMR-J2S-200B(SSCNET dijital arayüzü) amplifikatörleri, her ikisi de 1,5 kW motorunu kapsayacak şekilde 2 kW değerli.A ve B türleri arasındaki seçim, yukarı yön kontrolörünün analog/arp komutları veya SSCNET ağ iletişimini kullanıp kullanmadığına bağlıdır..

S2: HC-SFS152, makine başlatılmasında bir kendi kendine yönlendirme döngüsü gerektirir mi?

Kesin konum sistemi aktifken yok.Servo güçlendiriciye bataryaİlk devreye girme sırasında bir ev konumu belirlendiğinde, eksen, sonraki her çalıştırmada konumunu hemen rapor eder.Referans dönemi gerekmez.

S3: HC-SFS152 ve HC-SFS152B arasındaki fark nedir?

HC-SFS152, frensiz standart motordur.HC-SFS152BBağlantıya yerleşik bir yaylı elektromanyetik fren eklenir ve fren bobininin enerjisinin kesilmesi durumunda asayı kilitler.ve sürekli tahrik gücü olmadan pozisyon tutması gereken herhangi bir yükTüm motor değerleri ve fiziksel boyutlar her iki varyantta da aynı.

S4: Diğer bazı HC-SFS modelleri gibi 3000 rpm yerine neden nominal hız 2000 rpm'dir?

HC-SFS152,2,000 rpm alt serisiHC-SFS ailesinin, hızla karşılaştırıldığında daha yüksek tork çıkışı için optimize edilmiştir.Aynı aileden motorlar aynı güç seviyesinde üretir.Üst seviye hızı yerine sürüş torkunun birincil gereksinim olduğu uygulamalar için, 2000 rpm serisi doğru mühendislik seçimi.

S5: HC-SFS152 hala Mitsubishi Electric tarafından üretiliyor mu?

HC-SFS serisi, daha yeni J4 ve J5 serisi ürünleri tarafından yerine getirilen MELSERVO J2S neslinin bir parçasıdır.HG-SRDaha yüksek çözünürlüklü kodlama ve güncellenmiş amplifikatör uyumluluğu sunan yeni kutu içi HC-SFS152 üniteleri, makine bakımı için endüstriyel otomasyon kanalları aracılığıyla mevcuttur.yedek parçalar, ve uyumlu artan uygulamaları.
