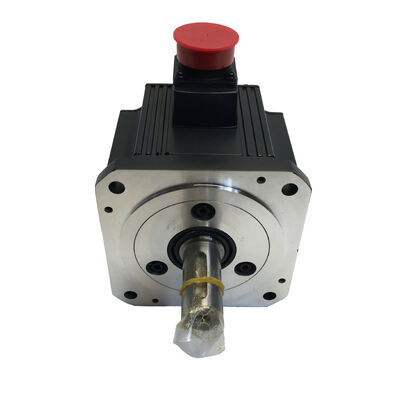

Mitsubishi HC-SFS502B AC Servo Motor — Kutusunda Yeni, Fabrika Mühürlü

Durum: Yepyeni · Orijinal Ambalaj · Fabrika Mühürlü

Parça Numarası: HC-SFS502B / HCSFS502B

Seri: HC-SFS | Uyumlu Amplifikatörler: MR-J2S / MR-J3 / MR-J4

Genel Bakış

Beş kilowatt. Dahili elektromanyetik fren. Fabrika mühürlü.

Mitsubishi HC-SFS502B, entegre bir elektromanyetik frene sahip 5,0 kW'lık bir AC servo motordur — dikey eksen uygulamaları, yerçekimi yüklü kayar tablalar ve güç kesildiğinde yükün yerinde kalması gereken herhangi bir kurulum için tercih edilen "B" tanımı. 2.000 rpm'de 23,9 N·m sürekli tork ile derecelendirilmiştir, iş için aşırı büyük olmadan geniş bir endüstriyel hareket kontrolü gereksinimleri yelpazesini kapsar.

Yeni, mühürlü ve monte edilmemiş olarak gönderilir. Orijinal Mitsubishi kartonu. Saha geçmişi yok, yeniden işleme yok, istisna yok.

Anahtar Özellikler

502B'nin Standart 502'ye Karşı Avantajları

Entegre elektromanyetik fren, bu varyantı farklı kılan şeydir. Akım kesildiğinde — tasarım gereği veya arıza nedeniyle — fren otomatik olarak devreye girer ve mili konumunda tutar. Harici fren modülü yok. Ek kablolama karmaşıklığı yok. Amplifikatörün dinamik frenine tek başına güvenmek yok.

Bu şunlarda önemlidir:

• Dikey Z-eksenleri işleme merkezleri ve portal vinçlerde, enerjisi kesilmiş bir motorda mekanik frenleme olmaması düşen bir yük anlamına gelir
• Kaynak pozisyonerleri ve eğme tablalarıdöngüler arasında kilitlenmesi gereken
• Robot eklemleriacil durdurma veya güç kesintisi sırasında yerçekiminin kola etki ettiği yerlerde
• Kelepçeleme ve presleme mekanizmalarıservo devre dışı bırakıldıktan sonra kuvveti tutması gereken

Frenin gerekli olmadığı yatay uygulamalar için, standart HC-SFS502 doğru seçimdir. Sistemde herhangi bir dikey yük varsa, 502B daha güvenli bir spesifikasyondur.

Güvenebileceğiniz Performans

Mutlak konum, sıfırlama gerekmez. 17-bit kodlayıcı, güç döngüleri boyunca konumu korur. Acil durdurma veya kesinti sonrası yeniden başlatmada, kontrolör eksenin tam olarak nerede olduğunu bilir — yavaş sıfırlama rutini yok, üretimde kayıp zaman yok.

Ortama karşı yalıtılmış. IP65 mil contası, kesme sıvısı, soğutma sıvısı sisi ve havadaki partiküllerin motora girmesini önler. Daha düşük giriş koruma derecelerine sahip motorlara kıyasla gerçek atölye ortamlarında anlamlı bir farktır.

Sürekli görevde termal dayanıklılık. F Sınıfı yalıtım, B veya E Sınıfından daha yüksek çalışma sıcaklıklarına dayanacak şekilde derecelendirilmiştir — sınırlı zorunlu soğutma ile uzun vardiyalar çalıştıran uygulamalarda önemlidir.

Amplifikatör nesilleri boyunca tak-çalıştır uyumluluğu. HC-SFS502B, aynı katta karma nesil ekipman yöneten bakım ekipleri için tedariki basitleştiren MR-J2S, MR-J3 ve MR-J4 amplifikatörlerle çalışır.

Bu Motor Nereye Kurulur

CNC Dikey İşleme Merkezleri — takım değişiklikleri ve güç kesintileri sırasında mil kafasının yalnızca amplifikatöre güvenmeden konumu tutması gereken Z ekseni sürücüleri.

Endüstriyel Robotlar — acil durdurmada güvenilir bir mekanik tutuş gerektiren 6 eksenli kollardaki omuz ve dirsek eklemleri.

Otomatik Montaj Sistemleri — döngüler arasında sürekli akım çekmeden konum tutma gerektiren kaldırma ve pres istasyonları.

Konveyör ve Malzeme Taşıma — fren-güç-kaybı-durumunda-temel-bir-güvenlik-gereksinimi-olan-eğimli-konveyör-sürücüleri-ve-kaldırma-mekanizmaları.

Enjeksiyonlu Kalıplama ve Pres Ekipmanları — döngünün bekleme aşamasında mekanik bir kilitten yararlanan kelepçeleme eksenleri.

Sıkça Sorulan Sorular

S: HC-SFS502B'deki "B" soneki ne anlama geliyor?

C: Dahili bir elektromanyetik fren içerdiğini gösterir. Güç kesildiğinde fren otomatik olarak devreye girer ve mili konumunda tutar — dikey eksenler ve yerçekimi yüklü uygulamalar için önemlidir.

S: Elektromanyetik fren normal çalışma sırasında nasıl çalışır?

C: Fren yay ile uygulanan ve elektrikle serbest bırakılan bir sistemdir. Motor çalışırken ve çalışırken, akım freni açık tutar. Güç kesildiğinde — kasıtlı olarak veya arıza nedeniyle — yay freni hemen devreye sokar. Bu, dinamik bir durdurma freni değil, bir tutma frenidir.

S: HC-SFS502B ile hangi amplifikatörler uyumludur?

C: HC-SFS502B, Mitsubishi MR-J2S, MR-J3 ve MR-J4 serisi servo amplifikatörlerle uyumludur. Amplifikatörün nominal çıkışının motorun 5,0 kW / 200V spesifikasyonuyla eşleştiğini ve fren güç kaynağı bağlantılarının doğru şekilde yapılandırıldığını doğrulayın.

S: Bu ünite gerçekten yeni mi, yoksa yenilenmiş stok mu?

C: Gerçekten yeni. Orijinal Mitsubishi ambalajında fabrika mühürlü — hiç monte edilmemiş, hiç çalıştırılmamış, yeniden işleme yapılmamış. Mühürler, belgeler ve ambalaj fabrikadan gönderildiği gibi sağlamdır.

S: Kodlayıcı, mutlak konum tutma için pil gerektirir mi?

C: Tek turlu mutlak modda pil gerekmez. Çok turlu mutlak çalışma (birden fazla mil devri boyunca konumu koruma) için, amplifikatör tarafında bir pil yedeği gereklidir — bu, motora özgü değil, amplifikatör düzeyinde bir gereksinimdir.
