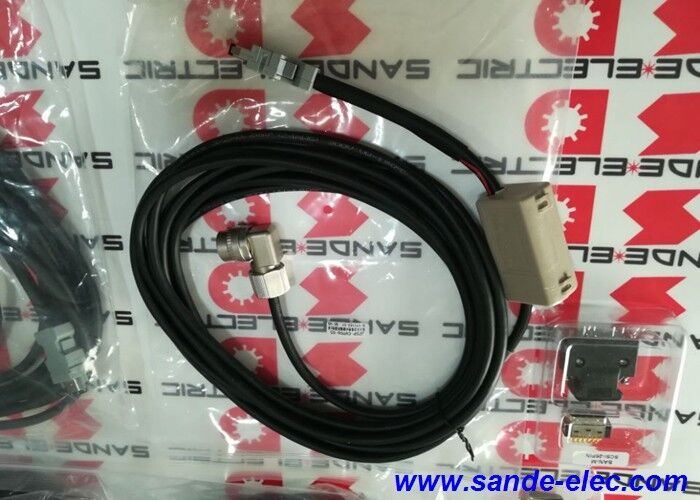

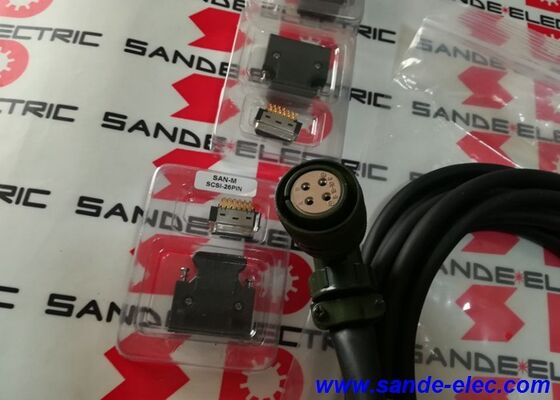

YASKAWA JZSP-CVP60-20 Sürücü ve Motor Kablosu JZSPCVP6020

JZSP-CVP60-20 ∙ Yaskawa Sigma-7 SGM7G Kodlayıcı Geri İleti Kablosu 20m / Mutlak Kodlayıcı / Pil Kutusu / Kalkanlı / Düz Bağlantı

Bir Sigma-7 Servo Sisteminde Kodlayıcı Kablonun Rolü

Bir Sigma-7 servo sistemi, motor ve servo sürücü arasında iki kablo bağlantısına sahiptir: güç kablosu (motora üç fazlı AC sağlayan) ve kodlayıcı geri bildirim kablosu.Kodlayıcı kablosu taşıyor:

• Kodlayıcı sinyali:SGM7G motorunun içindeki 24 bitlik mutlak kodlayıcıdan SGDV servo sürücüsüne seri veri akışı
• Akü kaynağı:Kablo montajındaki pil kablosundan kodlayıcının uçucu olmayan bellek devrelerine DC voltajı

Her iki sinyal de JZSP-CVP60-20'den tek bir kalkanlı kablo montajında geçer.koruma düzenlemesi, ve SGM7G'nin gerektirdiği pil kağıdı.

Ana Özellikler

Batarya Kutusu ️ Güç kapalıyken mutlak konumu korumak

JZSP-CVP60-20, kablo montajında entegre bir pil kılıfı içerir.Bu durumun içindeki pil, servo sürücüsü kapatıldığında SGM7G motorunun mutlak kodlayıcı devrelerine sürekli düşük akım gücü sağlar.

Mutlak kodlayıcı, asmanın konumunu iç uçucu olmayan bellekte saklar. Bu bellek, güç kesimi dönemlerinde sayımını sürdürmek için küçük bir güç kaynağı akımı gerektirir.Servo sistemi kapandığında vardiya sonunda, bakım sırasında ya da acil durma sırasında kablo montajındaki batarya pozisyon sayımını kesintisiz olarak korur.Servo sürücü kodlayıcı konumu hemen okur ve bir ev döngüsü olmadan eksen hazırdır.

Servo sürücü, arızalı veya tükenmiş bir bataryayı bir kodlayıcı batarya alarmı olarak algılar.Alarm, pil voltasının konum verilerinin bütünlüğünü garanti etmek için gerekli eşiğin altına düştüğünü gösterir.Alarm, bir sonraki güç kesme döngüsünde konum verisinin kaybedilmesini önlemek için görünürse bataryayı derhal değiştirin.

Uygulama Senaryoları

SGM7G portreye monte edilmiş motor:Büyük bir port sistemi, yapının tepesine monte edilmiş SGM7G-13A7C61 motoruna sahiptir.JZSP-CVP60-20 20 metrelik servis döngüleri için gevşeklik ile motordan panele yönlendirme yolu için yeterli uzunluk sağlar.

Döner masa servomuşu:SGM7G motoru dönen bir masayı çalıştırır. Servo sürücü, makineye 15 metre uzaklıkta bir panelde yer almaktadır. 20 metrelik kablolar kablo tepsisinden uygun servis döngüsü ile sürücüye ulaşır.

Kodlayıcı kablosunun değiştirilmesi:Kurulu olan JZSP-CVP60-20, bakım sırasında mekanik aşınma veya ezme nedeniyle hasar gördü.Aynı uzunlukta olan yedek kablo, sürücünün yeniden yapılandırılmasını gerektirmeden kodlayıcı geri bildirim yolunu geri yükler. Kablo uzunluğu servo sisteminin parametre ayarını değiştirmez.

Sık Sorulan Sorular

S1: JZSP-CVP60-20 sabit bir uygulama kablosu mu yoksa hareketli (çekme zinciri) tesisatlarda kullanılabilir mi?

Standart PVC kablosu olan CVP serisi kablolar sabit (statik) kurulum için sınıflandırılır ‡ yönlendirilmesinden sonra pozisyonunda kalan kablolar.Kablonun eksenle birlikte sürekli hareket ettiği uygulamalar için (çekiş zinciri), kablo taşıyıcı sistemleri), esnek bir ceket yetkisiyle esnek tipte (örneğin, CVP26 serisi veya benzeri) belirlenen yüksek esneklik versiyonu gereklidir.Sürekli esnek sürükleyici zincir uygulamasında statik derecelendirilmiş bir kablo kullanmak kablo hizmet ömrünü önemli ölçüde kısaltır.

S2: JZSP-CVP60-20 motor güç kablolarına ilişkin olarak nasıl yönlendirilmelidir?

Kodlayıcı geri bildirim kabloları, yüksek akımlı, PWM anahtarlı motor güç kablolarından gelen elektromanyetik müdahaleye duyarlı düşük seviyeli seri sinyaller taşır.JZSP-CVP60-20 ve motor güç kabloları arasında paralel yönlendirme sırasında en az 30 cm (300 mm) mesafe korunmalıdır.. Karşıya geçmek kaçınılmazsa, paralel olarak geçmek yerine 90 derecelik bir şekilde geçin. Panel ve tepsinin yönlendirmesinde sinyal ve güç kabloları için ayrı bölmelerli kablo tepsileri kullanın.

S3: JZSP-CVP60-20'deki pil, tam kabloyu değiştirmeden değiştirilebilir mi?

Evet, JZSP-CVP60-20'deki batarya kılıfı kullanıcının değiştirebileceği bir bileşendir.Pil türü Yaskawa SGDV servo sürücüsü kullanım kılavuzunda belirtilmiştir (mutlak kodlayıcı kullanımı için pil). Batarya değiştirildikten sonra, doğru voltaj ve kapasiteyi sağlamak için sadece belirtilen pil türü ile değiştirin.Servo sürücüsünün kodlayıcı batarya alarmı işlemeye geri dönmeden önce temizlendiğini doğrula.

S4: JZSP-CVP60-20'yi kurarken hangi koruma sonlandırması gereklidir?

Kablo kalkanı motorun ucunda değil, servo sürücü ucunda bağlanmalıdır.Sürümün FG (çerçeve zemini) terminalinde kalkanın tek nokta topraklanması, kalkan akımının motor çerçevesi ile tahrik paneli arasında bir toprak döngüsü oluşturmasını engeller. korumanın motor ucu kodlayıcı konektör montajı içinde bağlanır montaj sırasında motor ucunda ek bir toprak bağlantısı eklemeyin.

S5: JZSP-CVP60-20 yüksek frekanslı anahtarlama cihazlarının yanına yönlendirilirse ne olur?

VFD'lerden, kontaktörlerden ve solenoid sürücülerinden gelen yüksek frekanslı gürültü, yönlendirme uygulamaları izlenmezse kodlayıcı sinyal kablosuna eşleştirilebilir.JZSP-CVP60-20'deki kalkan, belirlenmiş bir EMC koruma düzeyi sağlar ∙ bağlantılı müdahaleyi hafifletir, ancak ortadan kaldırmazEkstrem elektrik gürültüsü olan ortamlarda, kabloda ferrit çekirdekleri, metal boru içi yönlendirmeleri,ve tüm panel topraklama işlemeye başlamadan önce makine çerçevesine tamamlanmış olmasını sağlamak.
