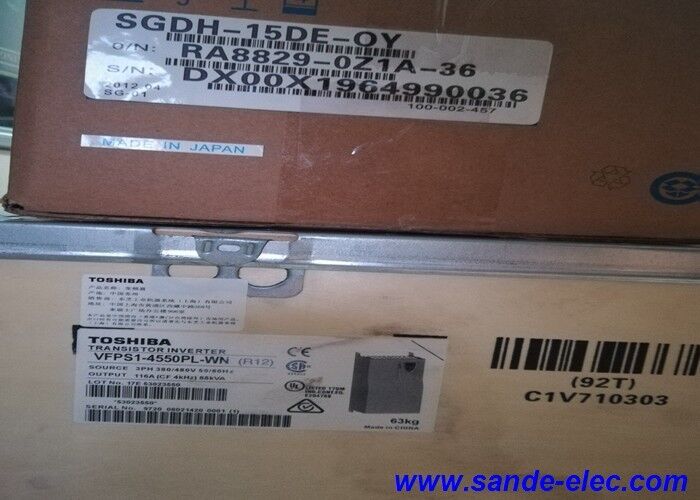

Toshiba Değişken Frekans Değiştiricisi Transistör Sürücüsü VFPS1-4550PL-WN

VFPS1-4550PL-WN | Toshiba TOSVERT VF-PS1 İnvertör — 55kW / 116A / 400V 3 Fazlı / Fan ve Pompa Sürücüsü / STO / C3 EMC

TOSVERT VF-PS1 — Toshiba'nın Fan ve Pompa Tahrik Platformu

VFPS1-4550PL-WN, Toshiba'nın TOSVERT VF-PS1 serisindendir; 0,75kW'dan 630kW'a kadar tüm endüstriyel güç spektrumunda fan ve pompa uygulamaları için özel olarak tasarlanmış değişken frekanslı bir sürücü serisidir. VF-PS1, santrifüj fanların ve pompaların çalışma özellikleri temel alınarak tasarlanmış olup, değişken torklu yükler için özel olarak geliştirilmiş kontrol algoritmaları ve enerji optimizasyon özelliklerini bir araya getirir.

55kW (116A, 400V üç fazlı) gücündeki VFPS1-4550PL-WN, soğutma kulesi fanları, büyük klima santralleri, yüksek basınçlı proses pompaları ve endüstriyel kompresör sürücüleri gibi endüstriyel ve ticari kurulumlardaki daha büyük fan ve pompa sürücülerine hizmet eder.

Temel Özellikler

55kW Fan ve Pompa Tahriki — Kübik Kanun Enerji Tasarrufu

55kW'ta, fan ve pompa yüklerinin değişken hız kontrolünden elde edilen potansiyel enerji tasarrufu oldukça yüksektir:

Fan yasası - kübik ilişki:Fan ve pompa gücü, hızın küpüyle ölçeklenir. Tam hızın %80'inde çalışan 55kW'lık bir fan, tam hızda gücün yalnızca %51'ini tüketir; bu da 55kW yerine yaklaşık 28kW'tır. %60 hızda, güç tüketimi tam yükün %22'sine düşer; aynı 55 kW motorla 12 kW'ın altındadır.

55 kW'ta tasarruf ölçeği:Ortalama hızın %70'i oranında çalışan bir sistemde VF-PS1, damper veya valf kontrollü sabit hızlı çalışmaya kıyasla yıllık enerji tüketimini yaklaşık %66 oranında azaltır. Endüstriyel enerji oranlarında, sürekli çalışan 55kW'lık bir sürücüden elde edilen tasarruflar, genellikle iki yılın altında geri ödeme süreleri ile yıllık maliyette önemli bir azalma anlamına gelir.

VFPS1-4550PL-WN'nin VF-PS1 donanım yazılımı, basit hız azaltmanın ötesine geçen enerji optimizasyon algoritmaları uygulayarak toplam sistem kayıplarını daha da azaltmak amacıyla herhangi bir yük koşulu için motor akısını etkin bir şekilde en aza indirir.

Uygulama Senaryoları

Büyük soğutma kulesi fan sürücüsü:Bir veri merkezi veya endüstriyel proses soğutma kulesi, ısı reddi için 55kW'lık bir eksenel fan kullanır. VFPS1-4550PL-WN, soğutma talebine uygun değişken hız kontrolü sağlar; daha soğuk dönemlerde fanı %70 hızda çalıştırarak enerji tüketimini tam yükün %35'inin altına düşürür.

Yüksek başlıklı proses pompası tahriki:Bir kimyasal proses tesisinin yüksek basınçlı santrifüj pompası, değişken akış hızı kontrolü gerektirir. VFPS1-4550PL-WN, 55 kW'lık pompa motorunu değişken hızlarda çalıştırarak verimsiz basınç kontrol valfi çalışmasını enerji verimli hız kontrolüyle değiştirir.

SSS

S1: VF-PS1 serisinin Toshiba'nın genel amaçlı VFAS1 serisinden farkı nedir?

VF-PS1, Toshiba'nın özel fan ve pompa sürücüsüdür; enerji optimizasyon algoritmaları, pompa ve fan uygulama ön ayarları ve basınç/akış düzenlemesi için PID kontrolü ve otomatik enerji tasarrufu modu gibi özelliklerle değişken torklu (kare kanun) yükler için optimize edilmiştir. VFAS1, VF-PS1'in uygulamaya özel optimizasyonu olmadan hem sabit torklu hem de değişken torklu yükleri kapsayan Toshiba'nın genel amaçlı sürücüsüdür. Fan ve pompa uygulamaları için VF-PS1 daha uygun seçimdir; Konveyörler ve makine sürücüleri gibi sabit torklu yükler için VFAS1 kullanılır.

S2: VFPS1-4550PL-WN kurulumu için C3 EMC sınıflandırması ne anlama gelir?

EN 61800-3'teki C3 (Kategori 3), sürücüyü endüstriyel ortamlarda kullanıma uygun olarak tanımlar — kısıtlamasız dağıtıma sahip ikinci ortam (yerleşim alanlarına bağlı olmayan endüstriyel düşük voltaj kaynağı). Sürücü önerilen kablo uzunlukları ve uygulamalarıyla kurulduğunda iletilen ve yayılan emisyonlar için C3 sınırları geçerlidir. Konut veya karma konut/endüstriyel alanlardaki kurulumlar için (Kategori C1 veya C2 gereklilikleri), ek harici EMC filtrelemesi gerekebilir.

S3: VF-PS1, pompa ve fan düzenlemesi için hangi PID kontrol özelliğini sağlar?

TOSVERT VF-PS1, basınç, akış, sıcaklık veya seviye gibi proses değişkenlerinin doğrudan kapalı döngü düzenlemesi için yerleşik bir PID denetleyici içerir. Bir proses sensöründen gelen 4–20 mA veya 0–10 V geri besleme sinyali, sürücünün analog girişine bağlanır; PID algoritması, programlanan ayar noktasını korumak için motor hızını otomatik olarak ayarlar. Bu, çoğu pompa ve fan uygulamasında tek döngülü hıza dayalı proses kontrolü için harici bir PLC veya proses kontrolörüne olan ihtiyacı ortadan kaldırır.

S4: 55 kW'ta VFPS1-4550PL-WN için minimum motor kablosu uzunluğu önerisi nedir?

55kW çıkışta motor kablosu kapasitansı, sürücünün PWM anahtarlamasından motor terminallerinde yansıyan dalga aşırı voltajı üretir. Toshiba, sürücünün çıkış voltajına ve taşıyıcı frekansına uygun motor kablolarının kullanılmasını, genellikle kablo uzunluğunun VF-PS1 spesifikasyon sınırları dahilinde tutulmasını veya daha uzun kablolar için bir çıkış reaktörünün (dv/dt filtresi veya sinüs filtresi) kullanılmasını önerir. VF-PS1 kurulum kılavuzunda önerilen maksimum filtrelenmemiş kablo uzunluğunu doğrulayın ve gerçek kurulum kablosu uzunluğuyla karşılaştırın.

S5: VFPS1-4550PL-WN çoklu pompa aşamalandırma kontrolünü destekliyor mu?

Evet — Toshiba VF-PS1, invertörün değişken hızlı bir pompayı kontrol ederken sistem talebine göre ek sabit hızlı pompaları açıp kapattığı kademeli kontrol de dahil olmak üzere çoklu pompa çalışma modlarını destekler. Bu sistem modu, VFD kontrollü pompayı optimum hızda çalıştırarak ve toplam akış talebi arttıkça veya azaldıkça sabit hızlı pompaları ekleyerek veya çıkararak geniş bir akış aralığında verimli çalışmayı sürdürür.
