40HP Değişken Frekanslı İnvertör HAAS Vektör Sürücü 29-10081

Haas Otomasyon 29-10081 | 40 HP Vektör Sürücü — 230V AC Giriş / Servolara 325V DC / Üretimi Durduruldu

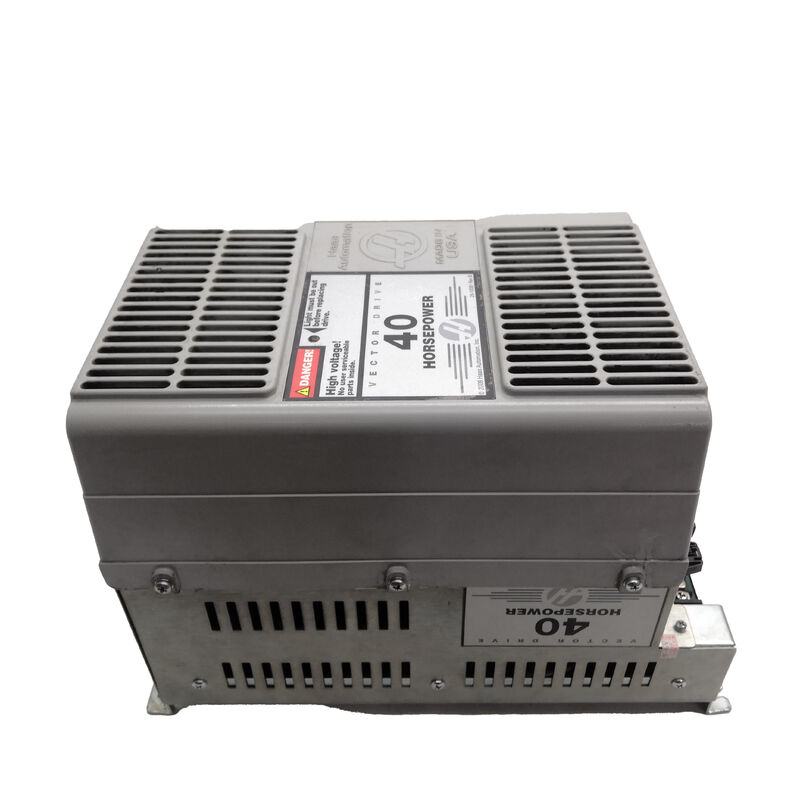

40HP Vektör Sürücü — Haas İşleme Merkezinin Güç Kalbi

29-10081, Haas Automation'ın 40 HP vektör sürücüsüdür; eksen motorlarını ve iş milini çalıştıran servo amplifikatörleri beslemek için 230V AC şebeke girişi alan ve 325V DC üreten güç elektroniği modülüdür. Haas CNC işleme merkezinde vektör sürücüsü, merkezi güç dönüştürme aşamasıdır. Her servo tahrikli eksen ve iş mili motoru, çalışma gücünü bu sürücünün ürettiği DC barasından alır.

Vektör sürücü kontrolü (akı vektör kontrolü), motor üzerinde bir hız geri besleme cihazı gerektirmeden iş mili motorunun hızı ve torku üzerinde hassas kontrol sağlar; sürücü, gerekli akım vektörünü motor modeli denklemlerinden gerçek zamanlı olarak hesaplar. 40 HP gücündeki 29-10081, yüksek iş mili hızlarında sürekli ağır kesimin güvenilir, kontrollü güç dağıtımı gerektirdiği Haas orta sınıf dikey işleme merkezlerinin iş mili gücü sınıfını kapsar.

Rev B tanımı, temel 29-10081 tasarımının donanım revizyonunu tanımlar. Haas, güvenilirliği artırmak veya bileşen güncellemelerini dahil etmek için revizyon düzeyinde değişiklikler yaptı. Hem temel hem de Rev B versiyonları aynı makine kurulumuna hizmet eder; Sipariş verirken sürücünün etiketinden hangi revizyonun yüklü olduğunu onaylayın.

Temel Özellikler

Arıza Modelleri ve Onarım Ekonomisi

Vektör sürücüler iki geniş mekanizmayla arızalanır. Güç aşaması arızaları (hasarlı IGBT'ler, arızalı doğrultucu köprüler veya arızalı DC bara kapasitörleri) eğitimli onarım merkezlerinin doğrudan teşhis edip onardığı bileşen düzeyinde arızalardır. Arızalı kapı sürücüsü IC'leri, hasarlı DSP kontrol devreleri veya sürücünün kontrol bölümündeki güç kaynağı arızaları gibi kontrol kartı arızaları da onarılabilir ancak daha özel aletler gerektirir.

29-10081'in üretimi durdurulduğu için onarım genellikle yeni bir ünite tedarik etmekten daha ekonomik ve lojistik açıdan daha pratiktir. Haas makinesi işlevsel bir vektör sürücüsü olmadan çalışamaz; arızalı bir 29-10081, makineyi tamamen durdurur. Uzman Haas sürücü onarım sağlayıcıları, bu özel sürücü için yapılandırılmış test fikstürlerini taşır ve onarılan üniteyi geri göndermeden önce gerçekçi yük koşulları altında doğrulayabilir.

Sürücü arızalandığında, Haas kontrolünde görüntülenen tüm alarm kodlarını, arıza koşullarını (kesme sırasında yük, rölanti, güç açıkken) ve sürücüyü çıkarmadan önce sürücü yüzündeki gösterge LED'lerinin durumunu kaydedin. Bu bilgi, onarım merkezinin arızayı yeniden oluşturmasını ve onarımdan sonra giderildiğini doğrulamasını sağlar.

SSS

S1: 29-10081 vektör sürücüsü bir Haas makinesinde gerçekte neye güç sağlıyor?

Sürücü, 230V AC şebekeyi 325V DC bara gerilimine dönüştürür. Bu DC veri yolu, tüm eksen motorlarını (X, Y, Z ve ek eksenler) ve iş mili motorunu çalıştıran servo amplifikatör modüllerine doğrudan güç sağlar. Tüm makine hareketleri (eksen konumlandırma ve iş mili dönüşü) bu sürücünün işlevsel olmasına ve doğru DC bara voltajını üretmesine bağlıdır.

S2: Haas makinesi bir vektör sürücüsü hatası gösteriyor ve hareket etmiyor. Sebep her zaman dürtü mü?

Her zaman değil. Vektör sürücü hataları aynı zamanda arızalı bir motor, kısa devreye neden olan hasarlı bir motor kablosu, DC barasını yükleyen arızalı bir servo amplifikatör veya AC giriş beslemesindeki bir sorun tarafından da tetiklenebilir. Sürücüyü çıkarmadan önce sürücü terminallerindeki AC giriş voltajını doğrulayın ve tüm motor güç kablolarını hasar açısından görsel olarak inceleyin. Arıza yalnızca belirli bir eksende yük altında ortaya çıkıyorsa, o eksenin motoru veya amplifikatörü daha muhtemel sebeptir.

S3: 29-10081 onarılabilir mi, yoksa değiştirilmesi gerekir mi?

Üretimi durdurulan bu ünite için standart yaklaşım onarımdır. Haas'a özel test ekipmanına sahip vektör sürücü onarım uzmanları, IGBT arızalarını, kapasitör bozulmalarını, doğrultucu arızalarını ve kontrol panosu arızalarını bileşen düzeyinde teşhis edebilir ve onarabilir. İşlevsel yük testine tabi tutulan, yetkili bir onarım merkezinde onarılan ünite, yedek parça tedarik etmeye güvenilir bir alternatiftir.

S4: Temel 29-10081 ile Rev B versiyonu arasındaki fark nedir?

Rev B tanımı, Haas'ın 29-10081'in üretim çalışması sırasında yaptığı donanım revizyonunu gösterir. Revizyon tipik olarak aynı elektriksel değerleri ve fiziksel arayüzü korurken bileşen spesifikasyonu güncellemelerini veya devre iyileştirmelerini içerir. Her iki sürüm de aynı makine kurulumuna hizmet eder. Değiştirme siparişi verirken veya onarım talebinde bulunurken, kurulu ünitenin revizyonunu etiketinden onaylayın.
