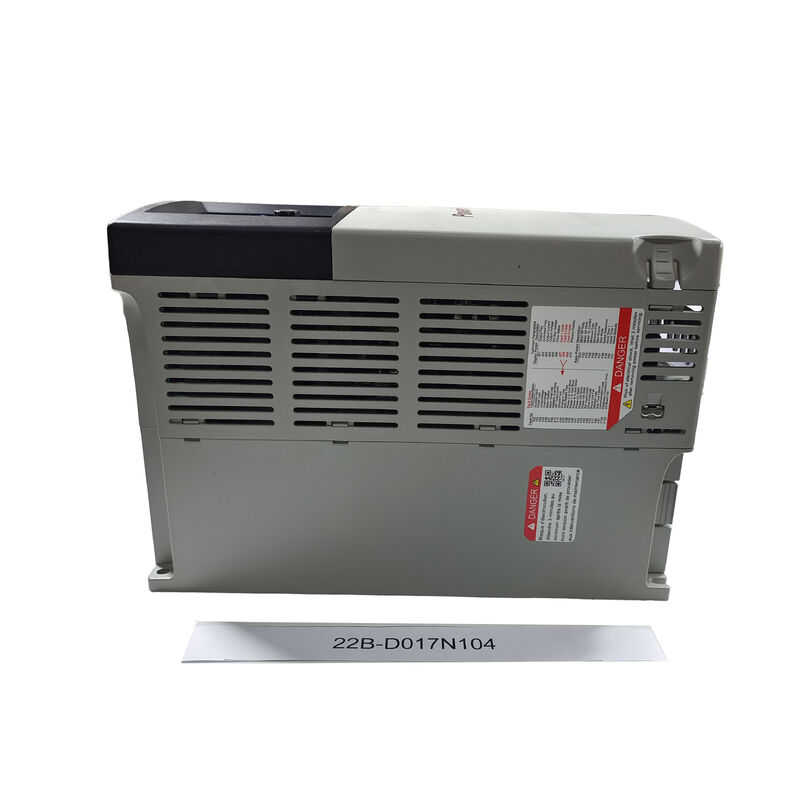

Allen Bradley Powerflex 40 22B-D017N104 Ser. A AC Sürücü OEM

22B-D017N104 | Seri 40 Ayarlanabilir Frekanslı AC Sürücü — 7,5kW / 10HP / 17A / 480V 3 Fazlı / Standart Fren / Panel Montajlı / IP20

Seri 40 — 7,5kW / 480V'de Orta Sınıf AC Sürücü

22B-D017N104, Seri 40 ayarlanabilir frekans dönüştürücü aralığındaki 7,5kW 480V modelidir. Seri 40, orta sınıf endüstriyel güç sınıfında genel amaçlı motor hızı kontrolünü hedefleyen, yaygın olarak kullanılan bir AC sürücü platformudur. 480 V üç fazda 7,5 kW çıkışla 22B-D017N104, Kuzey Amerika 460/480 V besleme ortamlarındaki endüstriyel konveyör, pompa, fan ve takım tezgahı yardımcı uygulamalarının büyük bir kısmını kapsayan sürücü gücü sınıfında yer alır.

Temel Özellikler

Standart Fren Transistörü — Dinamik Frenleme Yeteneği

22B-D017N104, standart bir fren transistörü içerir; bu, frensiz modellerden önemli bir özellik farkıdır:

Fren transistörünün yaptığı şey:Yavaşlayan bir motor, DC bara voltajını fren transistörünün eşiğinin (tipik olarak 480V sürücüler için 750–800V) üzerine sürdüğünde, transistör açılır ve DC barası boyunca harici bir frenleme direnci bağlar; rejenere edilen enerjiyi dirençte ısı olarak dağıtır.

7,5kW'da bu neden önemlidir:7,5kW'ta yük ataleti genellikle oldukça yüksektir. Bu güç sınıfındaki konveyörler, fanlar ve takım tezgahları, yavaşlama sırasında önemli miktarda enerji üretebilir; bu, kontrollü bir kayıp olmaksızın sürücünün aşırı gerilim korumasını tetiklemeye yetecektir. Standart fren transistörü şunları sağlar:

• Daha kısa durma süreleri:Aşırı gerilim kesintileri olmadan daha hızlı yavaşlama; proses kontrolü ve güvenlik uygulamaları için kritik öneme sahiptir.
• Tutarlı yavaşlama:Yük atalet değişiminden bağımsız olarak tekrar tekrar kontrol edilen rampa azaltma.
• Acil durdurma uyumluluğu:DC barasında rejenerasyonun tek başına sağlayamayacağı güvenlikle ilgili durma süresi gereksinimlerinin karşılanması.

Uygulama Senaryoları

Dinamik frenlemeli 10HP konveyör tahriki:Bir üretim hattı konveyörü, ürünün konumlandırılması için hızlı, tekrarlanabilir durdurma gerektirir. 22B-D017N104'ün standart fren transistörü, konveyörün ataletine ve durdurma görev döngüsüne uygun boyutta bir fren direnci bağlayarak gerekli durma süresi içerisinde kontrollü yavaşlamanın durmasını sağlar.

480V pompa sürücüsü:10HP motorlu bir endüstriyel proses pompası, 480V'luk bir kaynaktan değişken hız kontrolü gerektirir. 22B-D017N104, motorun çalışma aralığı boyunca ayarlanabilir frekans kontrolü sağlar.

SSS

S1: 22B-D017N104'teki standart fren transistörü için hangi frenleme direnci gereklidir?

Frenleme direncinin minimum direnci ve güç değeri, yükün eylemsizlik momentine, gereken yavaşlama süresine ve frenleme olaylarının görev döngüsüne dayalı olarak sürücünün dokümantasyonundan hesaplanmalıdır. 480V'de 7,5kW'lık bir sürücü için minimum direnç değeri tipik olarak 40–60Ω aralığındadır ve tepe güç değeri, sürücünün nominal çıkış gücünün önemli ölçüde üzerindedir; direnç, her frenleme olayı sırasında yenilenen tepe enerjiyi emer. Seri 40 kurulum kılavuzu, fren direnci için minimum direnci ve maksimum görev döngüsünü belirtir.

S2: "Sabit tuş takımı" ile çıkarılabilir veya uzak tuş takımı seçeneği arasındaki fark nedir?

22B-D017N104'ün sabit tuş takımı, sürücünün ön paneline kalıcı olarak entegre edilmiştir; çıkarılamaz veya bir kabloyla uzak bir montaj konumuna uzatılamaz. Bu, kontrol panelinde erişilebilir konumlara kurulan sürücüler için uygundur. Bazı Seri 40 çeşitleri, bir iletişim portu aracılığıyla bağlanan uzak bir LCD tuş takımını destekler; bu, paneli açmadan sürücünün çalıştırılmasına ve kabin kapısının dışından izlenmesine olanak tanır. Seri 40 ürün seçimi belgelerinden tuş takımı seçeneklerini onaylayın.

S3: 22B-D017N104, PLC entegrasyonu için hangi iletişim protokollerini destekler?

Seri 40 platformu, PLC hız kontrolü ve izleme entegrasyonu için çeşitli iletişim seçeneklerini destekler. Standart sürücüler, temel seri iletişim için yerleşik bir RS485 bağlantı noktası (tipik olarak Modbus RTU'yu veya üreticiye özel bir protokolü destekler) içerir. Seçenek modülleri, DSI çevresel cihaz bağlantısını ve diğer ağ iletişimini etkinleştirir; Seri 40 ürün belgelerinde 22B-D017N104 modeli için mevcut belirli seçenekleri ve ağ modüllerini onaylayın.

S4: Fren direncini 22B-D017N104'e bağlarken hangi güvenlik önlemleri geçerlidir?

Frenleme direnci, çalışma sırasında ve şebeke izolasyonundan sonraki bir süre boyunca tam DC bara gerilimi (480 V AC girişinde yaklaşık 670–800 V) taşıyan sürücünün DC bara terminallerine bağlanır. Fren direnci kablolarını bağlamadan veya bakımını yapmadan önce, ana beslemeyi izole edin ve kilitleyin, DC bara voltajının 50V'un altında olduğunu (belirtilen deşarj süresinden sonra) doğrulayın. Frenleme direncinin kendisi, ağır frenleme görevi sırasında çok yüksek yüzey sıcaklıklarına ulaşabilir; direnci, personelden ve yanıcı maddelerden yeterli mesafenin olduğu bir konuma monte edin.
