20G11ND011AA0NNNNN.

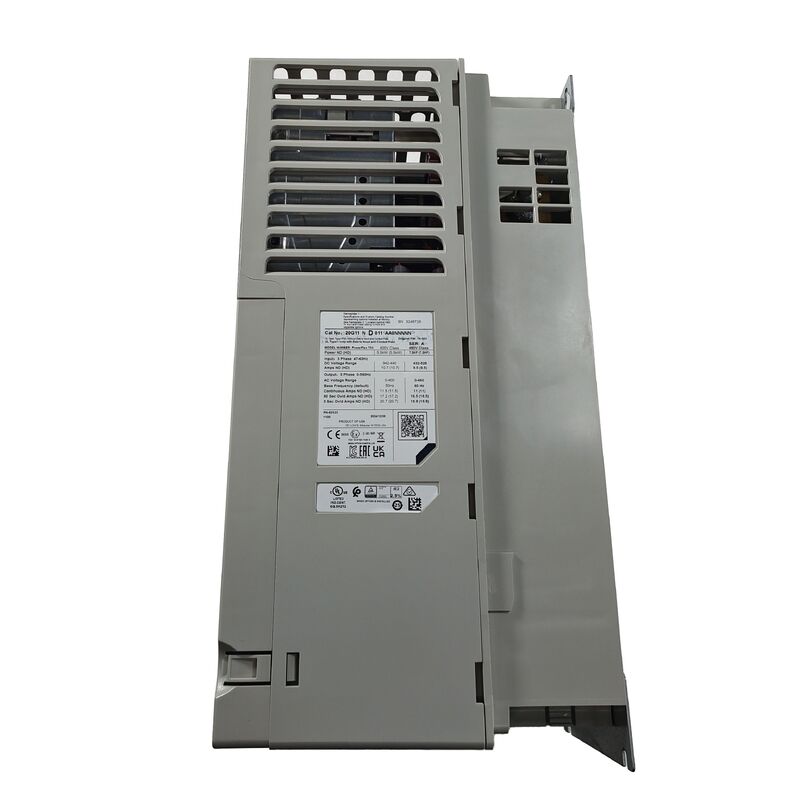

480V / 10HP AC Sürücü “Eğitimli Dinamik Frenle Açık Tipi Yapılandırma”

The 20G11ND011AA0NNNNN is a 480V three-phase AC variable frequency drive rated for 11A continuous output current and 10HP motor power class — designed for industrial motor speed control applications using a three-phase induction motor matched to this current and power ratingAçık tipli kabın konfigürasyonu, en iyi çevresel korumayı sağlayan kapalı bir kabinin içine yerleştirilmek üzere tasarlanmıştır.parmak temasına ve daha büyük katı nesnenin içeri girmesine karşı korur, ancak bir dolabın dışındaki doğrudan toz veya nem maruz kalması için uygun değildir..

Entegre DB (dinamik fren) transistörü önemli bir özelliktir: this provides the switching element required to dissipate regenerative energy from a decelerating motor load through an external braking resistor — essential for applications where the motor must decelerate quickly or where overhauling loads (such as descending hoists or unwinding reels) would otherwise return energy into the drive's DC bus.

Ana Özellikler

Açık Tipi Koruma ️ Kabine Montajlı Kurulum

"Açık tip" işareti, bu sürücünün gerçek bir makineye veya panele nasıl monte edildiğini ve korunduğunu tanımlar:

Kabine montajı gereklidir:An open-type drive lacks the sealed outer housing of a fully enclosed (NEMA/UL Type 1 or higher) drive — it is designed to be mounted inside an electrical cabinet that provides the complete environmental enclosure, kabine kapısı ve mühürleri, kurulum ortamına uygun gerçek giriş korumasını sağlar.

IP20 derecesi:Kabinetin içinde,sürücü kendisinde IP20 derecesine sahiptir 12 mm'den büyük katı nesnelere karşı koruma sağlar (parmak güvenli), ancak toz birikimine veya herhangi bir nem girmesine karşı koruma sağlamazÇevre dolabı, kurulum yerinin gerektirdiği ek çevre korumasını sağlamalıdır.

Maliyet ve ayak izi avantajı:Open-type drives are typically more compact and cost-effective than fully enclosed variants of the same power rating — appropriate when the drive panel or machine control cabinet already provides the necessary environmental protection class for the installation location.

Başvurular

Genel endüstriyel motor hız kontrolü:Değişken hızda çalışmayı gerektiren 10HP güç sınıfındaki üç fazlı indüksiyon motorları kullanan pompalar, fanlar, konveyörler ve genel malzeme taşıma ekipmanları.

Hızlı yavaşlama gerektiren uygulamalar:Makine ekseni, indeksleme ekipmanı ve dinamik fren yeteneğinden yararlanan, motorun yavaşlama süresinin döngü süresinin kritik bir parçası olduğu işlem ekipmanı.

Tamir yükü uygulamalar:Asansörler, asansörler, açma/geri sarma istasyonları,ve yükün motoru kontrol edilen hızdan daha hızlı çalıştırabileceği diğer uygulamalar için dinamik fren fonksiyonunun elde edilen yenilenme enerjisini yönetmesini gerektirir..

Panel takılı OEM makine kontrolü:Açık tip sürücünün diğer kontrol bileşenleriyle birlikte özel bir kabin tasarımına entegre edildiği makine üreticisi kontrol dolapları.

Sık Sorulan Sorular

S1: Belirli bir kurulum için CM atlayıcısının kurulup kaldırılmayacağını belirleyen nedir?

CM sıçrayıcı konfigürasyonu tesisin elektrik dağıtım sisteminin topraklama türüne bağlıdır.. Ungrounded or high-resistance grounded (IT) distribution systems generally require the jumper removed to prevent the EMC filter's ground-referenced capacitors from creating excessive leakage current or causing nuisance ground fault tripsSürücünün montaj kılavuzuna bakın ve tesisin dağıtım sistemi tipini tesisin elektrik mühendisiyle işlemeye başlamadan önce onaylayın.

S2: Ayrı bir fren direnci gerekli midir, yoksa sürücü içten bir direniş içerir mi?

The drive includes the DB transistor — the switching element that controls current to a braking resistor — but the resistor itself is a separate external component that must be sized and selected for the specific application's braking duty cycle and energy dissipation requirement. Confirm the appropriate braking resistor specification (resistance value and power rating) from the drive's technical manual based on the connected motor's inertia and the required deceleration profile.

S3: Zorlu hava soğutma tasarımı nedeniyle bu sürücü havalandırılmamış bir dolaba monte edilebilir mi?

Hayır ∙ zorlu hava soğutmalı bir sürücü, çalışma sırasında üretilen ısıyı gidermek için kabin boyunca yeterli hava akışına ihtiyaç duyar.Kabin, filtreli giriş/kaçışlı havalandırma açıklıkları veya tam yük altında sürücünün ısı dağılımı için boyutlandırılmış bir kabin soğutma fanı/konjonksiyon sistemi içermelidir.Zorlu hava soğutmalı bir sürücüyü mühürlenmiş, havalandırılmamış bir kabine yerleştirmek, sürücünün aşırı ısınmasına ve yük altında bozulmasına neden olur veya zamanla güvenilirliği azalır.

S4: Kurulum planlaması için 0 °C'den 40 °C'ye kadar çalışma sıcaklık aralığının önemi nedir?

0 °C'den 40 °C'ye kadar olan aralık, çevresel hava sıcaklığını doğrudan sürücünün bulunduğu yerde tanımlar. Genel oda sıcaklığı değil, sürücü kabinesini çevreleyen gerçek hava sıcaklığı,Kötü havalandırılmış dolaplarda veya birden fazla ısı üreten bileşen içeren dolaplarda yükseltilebilen. Kalın bileşen ambalajı, yetersiz kabin havalandırması nedeniyle ortam dolabı sıcaklığının 40°C'yi aştığı tesisatlar için,veya sıcak endüstriyel ortamlarda .
