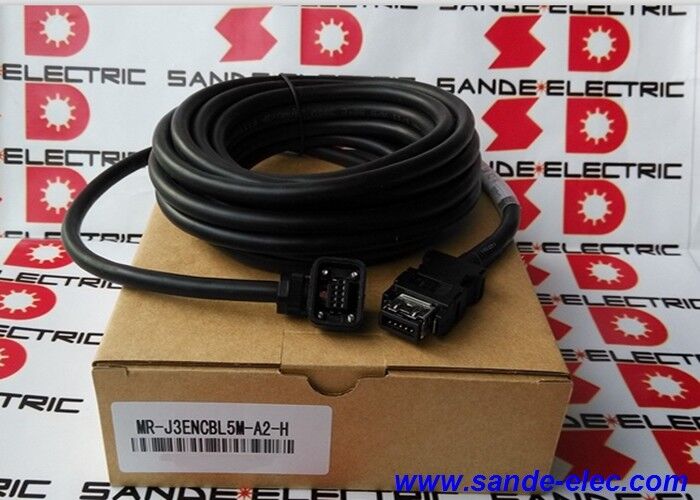

Mitsubishi MR-J3ENCBL5M-A2-H ENC kablosu Yeni

MR-J3ENCBL5M-A2-H. ∙∙ Mitsubishi MR-J3 Kodlayıcı Kablo 5m / A2 Bağlantısı / Yüksek Esneklik / Kalkanlı / RoHS / Servo Geri bildirim

MR-J3 Kodlayıcı Kablosu Servo Döngüsünü Kapatmak

The MR-J3ENCBL5M-A2-H is Mitsubishi Electric's pre-assembled encoder cable connecting the MR-J3 servo amplifier's encoder input to the servo motor's encoder output — the feedback link that enables the MR-J3 to perform closed-loop velocity and position controlBu kablo olmadan, amplifikatör motordan konum veya hız verilerine sahip değildir, bu da kapalı döngü servo çalışmasını imkansız hale getirir.

"-A2-H" işareti iki kritik özelliği tanımlar: Motor ucundaki A2 bağlantı tipi,ve kablo hareket sırasında bükülmesi gereken tesisler için yüksek esneklik (H) kablo yapısı.

Ana Özellikler

A2 Tipi Bağlantı ️ Güvenli Motor Sonu Bağlantısı

A2 konektör tanımı, motor tarafındaki özel arayüzü tanımlar:

Sıkı, sağlam bir şekilde:A2 konektörü pozitif kilitleme mekanizması kullanır. Tam olarak bağlandığında, konektör titreşimden, eksen hareketinden veya tesadüfi temastan kazara bağlantı kesilmesine karşı kilitlenir.Bu "A2 tipi bağlantı sıkı sağlar"Güvenli uyum" özelliği ürün özelliklerinde doğrulanmıştır.

MR-J3 motor uyumluluğu:A2 konektörü, belirli MR-J3 uyumlu servo motor modellerinde kodlayıcı prizle eşleşir. Motorun kodlayıcı konektör formatı, hangi kablo türünün (A, A2, B, vb.) gerekli olduğunu belirler.Her zaman kablo belirtmeden önce motor kodlayıcı konektör türünü onaylayın.

Plug-and-play kurulum:MR-J3ENCBL5M-A2-H, her iki ucunda da önceden sonlandırılmış olarak gelir.

Başvurular

MR-J3 CNC makine aracı eksen sürücüleri:Mitsubishi CNC (MELDAS/M70/M700 serisi) makinelerinde MR-J3 amplifikatörleri kullanan gıda eksen servo motorları ′′ her servo eksen için standart kodlayıcı geri bildirim kablosu.

MR-J3 endüstriyel robot ekseni:Mitsubishi RV-M serisi ve ilgili endüstriyel robotlar, eklem eksen pozisyon kontrolü için MR-J3 servo sistemlerini kullanmaktadır.

MR-J3 Servo konumlandırma sistemleri:Otomatik montaj, denetim ve malzeme işleme ekipmanlarında genel amaçlı servo konumlandırma ̇ A2 kodlayıcı konektör motorları olan herhangi bir MR-J3 kuruluşu.

Dinamik servo ekseni uygulamalar:Kablo rayına yönlendirilmiş kodlayıcı kabloları olan servo eksenleri. Yüksek esneklik yapısı, standart kabloların erken başarısız olmasına neden olacak sürekli kablo rayı bükülmesini ele alır.

Sık Sorulan Sorular

S1: MR-J3ENCBL-A2-H (standart) ve MR-J3ENCBL-A2-L (uzun mesafe veya düşük kayıp) arasındaki fark nedir?

Mitsubishi'nin MR-J3 kodlayıcı kablosu aralığında, farklı arka cümle kodları belirli kablo çeşitlerini tanımlar.Mitsubishi'nin MR-J3 servo amplifikatör bağlantı kılavuzundan (ve son karakterdeki sayıya karşı harf) her sonek kablo yapısı tipini kodlarHer zaman kabloyu Mitsubishi'nin belgeleriyle doğrulanmış belirli amplifikatör ve motor kombinasyonuna eşleştirin.

S2: Kodlayıcı kablo türü (A, A2, B) motora mı yoksa güçlendiriciye mi bağlıdır?

Motor ucundaki konektör türü, servo motor modeline bağlıdır different farklı motorlar, boyut sınıflarına ve kodlayıcı türlerine bağlı olarak farklı kodlayıcı konektör formatları (A, A2, B, vb.) kullanır.Amplifier-end konektörü (CN2) tüm MR-J3ENCBL varyantlarında standarttır. Confirm the correct motor-end connector from the motor's nameplate or Mitsubishi's servo motor cable selection guide — using the wrong connector type results in a cable that cannot mate with the motor encoder socket.

S3: MR-J3ENCBL5M-A2-H, MR-J4 amplifikatörleri ile birlikte kullanılabilir mi?

MR-J3 kodlayıcı kabloları MR-J3 amplifikatörünün CN2 kodlayıcı arayüzüne özeldir.MR-J4 amplifikatörü farklı bir kodlayıcı arayüzü (DRIVE-CLiQ veya MR-J4 özel konektörleri) kullanır. MR-J3 kodlayıcı kabloları MR-J4 amplifikatörleriyle doğrudan uyumlu değildir.MR-J4 kurulumları için Mitsubishi, MR-J4 kodlayıcı kablo çeşitlerini belirtir.

S4: MR-J3ENCBL-A2-H için hangi uzunluk çeşitleri mevcut?

Mitsubishi'nin MR-J3ENCBL-A2-H serisi, 2m, 3m, 5m, 10m, 20m ve daha uzun seçenekler de dahil olmak üzere birden fazla standart uzunlukta mevcuttur.Servo amplifier CN2 konektöründen motor kodlayıcı soketine gerçek kablo yönlendirme mesafesine uygun uzunluğu seçin, her bir ucunda makul bir servis döngüsü ile.
