Mitsubishi Servo Power Encoder MRJHSCBL5ML için MR-JHSCBL5M-L programlama kablosu

MR-JHSCBL5M-L. ∙ Mitsubishi MELSERVO J2S Kodlayıcı Geri İleti Kablo ∙ 5m / 10-Core / HC-SFS / HC-LFS / HC-UFS / HC-RFS

HC Motor Serisi için MELSERVO J2S Kodlayıcı Kablo

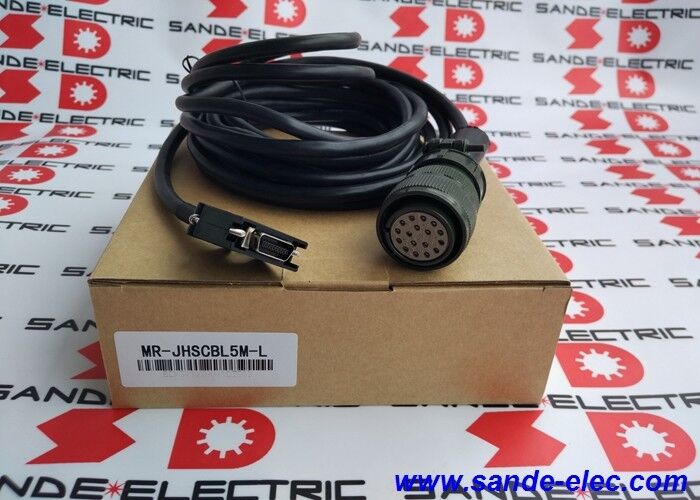

MR-JHSCBL5M-L, Mitsubishi Electric'in MELSERVO MR-J2S servo amplifier serisi için 5 metrelik kodlayıcı geri bildirim kablosudur. MR-JHSCBL5M-L, MR-J2S amplifikatörünün kodlayıcı arayüzünü HC-SFS'e bağlayan kablo,HC-LFS, HC-UFS ve HC-RFS servo motor aileleri. Bu kablo, kapalı döngü pozisyonu ve hız kontrolünü sağlayan J2S servo sisteminin sinyal zincirinin tanımlanmış bir bileşenidir.

MR-JHS kablo serisi, J2S servo sistemi ve uyumlu HC motor ailelerine özeldir."JHS" işareti, J2S Yüksek Hızlı Kodlayıcı Arayüzü için kabloyu tanımlar. Diğer Mitsubishi servo nesillerinde kullanılan kodlayıcı kablolardan farklı olarak (MR-J3), MR-J4) veya diğer motor aileleri.

Ana Özellikler

MR-J2S için uyumlu motor serisi HC aileleri

HC-SFS serisi:Yüksek idrarlı standart tork motorları orta hız aralığında orta ila yüksek tork gerektiren genel amaçlı servo konumlandırma uygulamaları için.ve genel endüstriyel otomasyon eksenleri.

HC-LFS serisi:Hızlı hızlanma ve yavaşlama tepkisi gerektiren yüksek dinamik uygulamalar için düşük inersi servo motorları. Yüksek döngüli makine eksenlerinde ve ambalajlama ekipmanlarında MR-J2S amplifikatörleriyle eşleştirilmiştir.

HC-UFS serisi:Ultra düşük eylemsizlik servo motorları, rotor eylemsizliğini en aza indirgemenin kritik olduğu en yüksek dinamik tepki uygulamaları için.ve web işleme sürücüleri.

HC-RFS serisi:Süper düşük eylemsizlik, küçük çerçeveli servomotörler montaj ekipmanı ve hassas konumlandırmada kompakt, hızlı yanıtlı eksen tahrikleri için.

Dört motor ailesi de aynı JHS kodlayıcı kablo arayüzünü kullanır. MR-JHSCBL5M-L, J2S sistemi içindeki bu HC motorları aralığında evrensel bir bağlantı kablosu olarak hizmet eder.

Başvurular

MELSERVO J2S CNC alet makinelerinin aksları:HC-SFS veya HC-LFS motorları ile MR-J2S servo güçlendirici kullanan CNC işleme merkezleri, döngü merkezleri ve öğütme makineleri ′′ her bir eksende bir MR-JHSCBL5M-L.

Endüstriyel otomasyon servo konumlandırma:MR-J2S amplifikatörleri ve HC serisi motorları kullanan konveyör indeksleme, transfer makinesi eksenleri ve montaj makinesi servo sürücüleri.

Paketleme ve etiketleme makineleri:HC-LFS ve HC-UFS motorları MR-J2S güçlendirici ile kontrol edilen yüksek hızlı paketleme eksenlerinde.

Eski sistem bakımı:Motor değişikliğinden veya bakım çalışmaları sırasında kablo hasarından sonra kodlayıcı kablosunun değiştirilmesini gerektiren yerleştirilmiş MR-J2S alet makineleri ve otomasyon sistemleri.

Sık Sorulan Sorular

S1: MR-JHSCBL5M-L, MR-J3 veya MR-J4 amplifikatörleriyle birlikte kullanılabilir mi?

MR-JHSCBL kablo serisi MR-J2S kodlayıcı arayüzüne özeldir. MR-J3 amplifikatörleri farklı bir kodlayıcı konektör kullanır (MR-J3ENCBL kablo ailesi, A2 konektör formatı).MR-J4 amplifikatörleri başka bir arabirimi kullanır (lineer servo motorlar için DRIVE-CLiQ), veya rotary motorlar için MR-J4 özel kodlayıcı konektörleri).Bağlantı biçimi ve pin atamaları servo nesiller arasında uyumsuzdur. Kabloyu her zaman kurulumdaki belirli amplifier serisine eşleştirin..

S2: MR-JHSCBL5M-L (5m) ve MR-JHSCBL2M-L (2m) arasındaki fark nedir?

Her ikisi de tüm özelliklerinde aynıdır aynı motor uyumluluğu (HC-SFS / LFS / UFS / RFS), aynı amplifikatör (MR-J2S), aynı standart esneklik tipi, aynı bağlantı biçimi.5m vs 2m. Gerçek yönlendirme mesafesine ek olarak hizmet döngüsü izinine göre seçin.

S3: L tipi MR-JHSCBL5M-L kablo rayı kurulumunda özel önlemler gerektirir mi?

L tipi statik veya yavaş hareket eden kurulumlar için uygun ̇ sürekli kablo hattı hizmeti için değil.Kablo kurulumunda, eksen hareketi ile sürekli açık/yakın döngülere maruz kalan bir kablo hattında yönlendirme gerekirse, ilgili H-tip varyantı kullanılmalıdır. Kablo tepsisi, boru hattı veya sabit kliplerde tamamen statik yönlendirme için, L-tip doğru ve uygun maliyetli özellikleri sağlar.

S4: Hangi HC motor türleri özellikle MR-JHSCBL5M-L gerektirir ve hangileri farklı kablolar kullanır?

MR-JHSCBL5M-L, HC-SFS, HC-LFS, HC-UFS ve HC-RFS motorlarına hizmet verir. Diğer HC motor aileleri MR-J2S kablo aralığında farklı kodlayıcı kablo türleri kullanabilir.HC-KFS serisi motorları veya farklı kodlayıcı konektör formatlarına sahip HC motorları. MELSERVO MR-J2S servo amplifikatör kullanım kılavuzunun kablo listesinden MR-JHSCBL5M-L'nin tam olarak kurulumdaki HC motor modeli için belirtildiğini doğrulayın.
