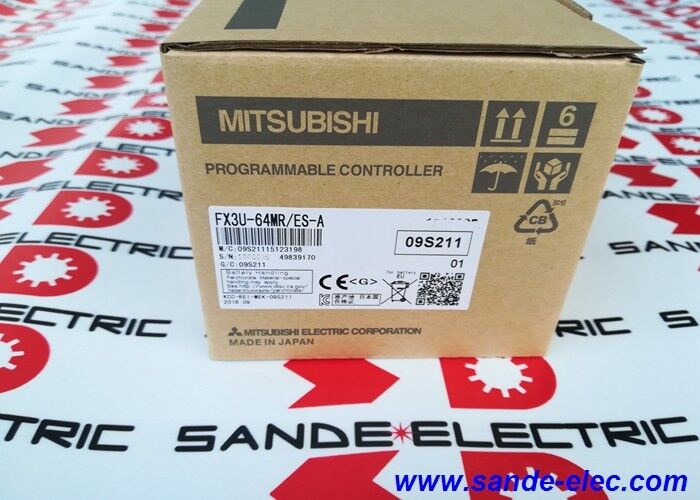

Yeni PLC Mitsubishi FX3U-64MR ES-A Programlanabilir Mantık Denetleyici OEM

Mitsubishi FX3U-64MR/ES-A. MELSEC-F Serisi PLC Ana Birimi 64 I/O, 32 DI / 32 Relay DO, 100 240VAC, 64K Adım, 65ns, RS-422, DIN Rail, 220×90×86mm

Genel bakış

BuMitsubishi FX3U-64MR/ES-AMELSEC FX3U'nun 64 noktalık röle çıkış varyantıdır.geniş menzilli AC güç kaynağı, 32 kanal için CPU, 32 kanal için giriş devresi ve 32 kanal için röle çıkış aşaması.

DIN rayında, FX3U-64MR/ES-A kompakt PLC standartlarına göre 220mm ′′ genişliği,Ama karşılaştırma, tüm temel özelliklerle birlikte önceden monte edilmiş bir makine hazır kontrolörüdür..

"ES" sonek, Avrupa spesifikasyonunu tanımlarken, "-A" daha sonra bunu standart AC besleme sürümü olarak belirler.Relay çıkış tipi (R), FX3U-64 aralığında en çok yönlü alan kablolama seçeneği haline getirir: her röle bağlantısı potansiyelsizdir ve 240VAC veya 30VDC'ye kadar, bir noktaya 2A'ya kadar AC veya DC yüklerini değiştirebilir.

Farklı çıkış kanalları tamamen farklı gerilim seviyelerini değiştirebilir. Bir kanal bir 230VAC gösterge lambasına güç verir, diğeri 24VDC'yi bir solenoid bobine geçirir.Üçüncüsü ise 48VDC motor başlatma bobini çalıştırır.Çıktı başına bu yük bağımsızlığı, röle çıkışlı PLC'leri birden fazla gerilim rayını karıştıran paneller için tercih edilen seçim haline getirir.

Temel talimat başına 65ns'de, FX3U CPU, sınıfındaki çoğu denetleyiciye göre daha hızlıdır.64 noktalı bir makine için, 3'ün orta programı,000 ¢ 5,000 merdiven adımları, tarama döngüsü rahatça 3ms altında çalışır, bu da FX3U'nun hedef uygulamalarını tanımlayan sıralama, birbirine bağlanma ve zamanlayıcı tabanlı kontrol için yeterince hızlıdır.

Ana Özellikler

64K Adımlar Program Kapasitesi Bağlamında

FX3U-64MR/ES-A'nın 64.000 adımlık program belleği, FX3G ve FX3S ailelerinden önemli bir adım atmayı temsil eder.Tipik bir diskret makine kontrol programı 50 merdivenli kilitlenme mantığı, 20 zamanlayıcı rutinleri, 15 sayaç dizileri, 10 HMI veri hareket talimatı ve 5 iletişim değişim rutinleri yaklaşık 3.000 ila 6.000 adımı kaplar.

FX3U'nun 64K program belleği, genişletilmiş makine varyantları, işlem kayıt rutinleri ve mimari değişiklikler olmadan iletişim işleme alanı bırakarak, on kat daha fazla yer alabilir.

Program normal çalışma sırasında pil destekli RAM'de tutulur. Pil bakımının kabul edilemez olduğu veya programın genişletilmiş depolama sürecine dayanması gerektiği uygulamalarda,bir Flash ROM bellek kaseti (FX3U-FLROM-64L) doğrudan CPU'nun ön panel kaseti soketine yerleştirilir.

Kaset yüklendiğinde, CPU, iç RAM yerine kasetin programını kullanır. Kaset, on yıllarda ölçülen bir saklama garantisi ile pil olmadan verileri saklar.

Relay Çıktıları ¢ Çeşitlilik ve Sınırlar

Relay kontaklarının fiziksel avantajları ve fiziksel sınırları vardır. Avantaj elektrikli evrenselliktir: bir NC röle kontakı, hangi voltaj veya akım türünü değiştirdiğine hiç aldırmaz.48V, 230V, düşük frekanslı sinyalleri ve dirençli veya orta derecede endüktif yüklerin hepsi aynı temas mekanizmasından geçer.

Sınırlama anahtarlama hızıdır: röle kontaklarının çalışması 10 ms sürer (FX3U spesifikasyonu) ve kontak aşınmasını hızlandırmadan birkaç Hz'den daha hızlı değiştirilemez.

10ms'ye yaklaşan veya aşan hızlarda devreye girmesi gereken çıkışlar için, adım adım tahrik impuls trenleri, PWM sinyalleri,Servo amplifikatörlere yüksek hızlı dijital çıkışlar ️ röle çıkışı FX3U-64MR doğru seçim değildir.

Transistör çıkış çeşitleri (NPN için FX3U-64MT veya NPN kaynak tipi için FX3U-64MT/ESS) mikrosaniye içinde geçiş yapar ve 100kHz'ye kadar çıkış frekanslarını işleyicidir.

Pratik seçim kuralı: 32 DO veya daha az kanalı nadiren değiştiren röle çıkışları (kontaktörler, solenoidler, pilot ışıklar, alarm boruları);herhangi bir kanalın 10ms'den daha hızlı devreye girmesi veya bir impuls tabanlı cihazı çalıştırması gerektiğinde tranzistör çıkışları.

Genişleme Mimarlığı 64 Noktanın Ötesinde

FX3U-64MR/ES-A 64 I/O noktasından başlar ama bunlarla sınırlı değildir.24'e kadar genişleme I/O modülü (FX2N ve FX3U serileri) doğrudan otobüs bağlantıları yoluyla ana ünitenin sağ tarafına bağlanır.Kablo yok, sadece modül-modül bağlantısı.

Bu genişleme modülleri, standart 8 veya 16 kanal artışlarında dijital girişler, dijital çıkışlar (reley veya transistör), analog girişler, analog çıkışlar ve özel I / O ekler.

CPU tarafından adreslenebilen toplam yerel I/O 256 noktaya ulaşır.

Yerel genişlemenin ötesinde, FX3U, uzak I / O ile CC-Link (FX3U-32CCL veya FX3U-CCLIEF özel işlev modüllerini kullanarak) ile iletişim kurar ve etkin I / O sayısını toplam 384 noktaya çıkarır.

Her özel fonksiyon modülü yuvası ayrıca konumlandırma modülleri (FX3U-1PG, FX3U-2HC), seri iletişim modülleri (FX3U-232-BD, FX3U-485-BD), sıcaklık denetleyicileri (FX3U-4AD-TC),ve Ethernet adaptörleriSonuç, platform göçü olmadan makinenin gereksinimleriyle birlikte büyüyen bir denetleyici.

Sık Sorulan Sorular

S1: FX3U-64MR/ES ve FX3U-64MR/ES-A arasındaki fark nedir?

ES-A sonek, 100 ′′ 240VAC girişi olan standart AC güç kaynağı sürümünü belirtir.

Standart AC ünitesini isteğe bağlı DC tedarik veya özel ihracat çeşitlerinden ayırt etmek için bazı ürün belgelerinde "-A" tanımı eklendi.

Pratik amaçlarla, ES ve ES-A aynı uygulamada birbirini değiştirebilir. Değiştirmeden önce her zaman fiziksel birim etiketindeki güç kaynağı giriş özelliklerini onaylayın.

S2: FX3U-64MR/ES-A, Mitsubishi servo amplifikatörleriyle doğrudan iletişim kurabilir mi?

Sadece RS-422 bağlantısı ile değil.FX3U'nun, impuls tren veya SSCNETIII fiber optik servo bağlantısı için FX3U-10PG veya FX3U-20SSC-H konumlandırma modülleri gerektirir..

Standart RS-422 portu, HMI panellerine, invertörlere (Mitsubishi FR serisi ile RS-485 üzerinden), barkod okuyucularına ve PC arayüzlerine RS-232/RS-485 seri iletişimini destekler.

Servo ekseni kontrolü için, ana ünitenin yanındaki uygun konumlandırma modülünü belirtin.

S3: FX3U-64MR/ES-A'nın yerleşik bir gerçek zamanlı saati var mı ve güç kaybı sırasında tutuluyor mu?

Evet, FX3U CPU'su, merdiven programından erişilebilen takvim ve günün saati fonksiyonu ile entegre gerçek zamanlı saat (RTC) içerir.

RTC, güç kaybı sırasında iç lityum bataryası tarafından korunur.

Akü voltajı eşiğin altına düştüğünde, FX3U özel bir röleye (FX3U notasyonunda M8005 ve M8006) düşük batarya bayrağı ayarlar.Akü tamamen bozulmadan önce programın bir bakım alarmı tetiklemesi için kullanabileceği.

S4: FX3U-64MR/ES-A, GX Works2 ve GX Works3 programlama yazılımı ile uyumlu mu?

FX3U, GX Works2 (FX3U ve diğer MELSEC PLC aileleri için mevcut programlama yazılımı) tarafından yerel olarak desteklenmektedir.

GX Works3, Mitsubishi'nin iQ-R ve iQ-F serilerini hedef alan yeni nesil mühendislik ortamıdır. FX3U programlamasını desteklemez.

Yeni FX3U projeleri için GX Works2 kullanın.

Gelecekte iQ-R veya iQ-F'ye genişletebilecek yeni projeler için, GX Works3'te programlanabilir olduğu ve daha düzgün bir göç yolu sağladığı için FX5U'yu (iQ-F) belirtmeyi düşünün.

S5: Yüksek hızlı sayaç giriş frekansı nedir ve hangi girişler özel?

FX3U CPU'su, 6 yüksek hızlı sayaç kanalı içerir (alet tablosunda C235 ila C255),Tek fazlı ve faz farkı (A/B kare) sayımı için 50 kHz'ye kadar olan maksimum giriş frekansları ile.

Yüksek hızlı sayaç girişleri belirli giriş terminallerine (konfigürasyona bağlı olarak X000 ila X007) tahsis edilir.

Bu terminaller donanım kesintisi ile çalıştırılır. Daha uzun tarama döngüleri sırasında bile nabız kaybı olmadığından, CPU tarama döngüsünden bağımsız olarak sayılırlar.

Standart girişler için (X008 ve üstü), daha hızlı yanıt için 0ms'ye ayarlanabilen varsayılan filtre süresi 10ms olan tarama döngüsüne dayalı giriş filtresi uygulanır.
