GE Versamax Mikro PLC Programlanabilir Mantık Denetleyicisi 28 Noktalı AC DC Relay IC200UEX211

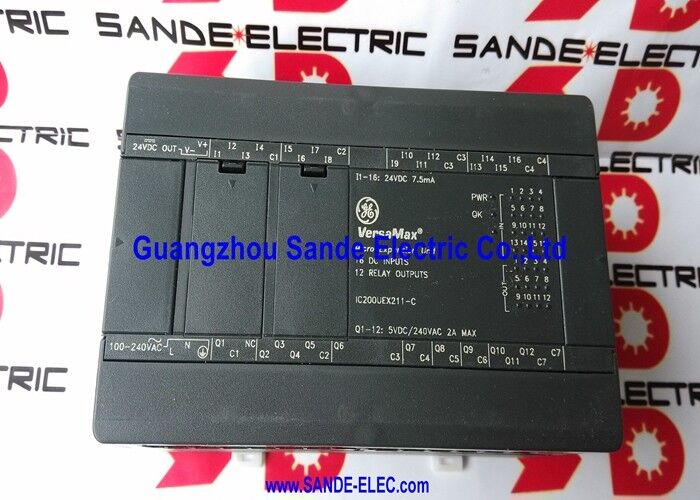

GE Fanuc IC200UEX211-C VersaMax Mikro Genişleme Birimi

Genel bakış

BuIC200UEX211-CBu daVersaMax Micro 28 noktalık genişleme ünitesiEmerson' ın VersaMax Micro ürün veri sayfaları listeleriIC200UEX211bir28 puan genişlemeile16 × 24 VDC girişleri,12 röle çıkışı, ve120/240 VAC güç kaynağı.

VersaMax Micro kullanıcı kılavuzundaIC200UEX211Birim kabul ettiğini belirtir.On altı DC girişi, sağlıyor12 adet normal olarak açık 2 Amp rel çıkışı, ve kullanımları100 ila 240 VAC nominal giriş gücü.

Aynı kılavuz giriş devrelerini,pozitif ya da negatif mantık, röle çıkışlarını şöyle tanımlar:Normalde açık olan Form A (SPST), ve çıkışların alan cihazlarını kontrol edebileceğini belirtir.Motor starterleri, solenoidler ve göstergeler.

Aynı zamanda bir+24 VDC çıkış güç kaynağı 200 mA'ya kadarGiriş devreleri ve kullanıcı cihazları için, AC güç ayrıntıları dahil olmak üzere50/60 Hz çalışması,Bekleme süresi, veTipik giriş akımı.

Teknik veriler

Uygulama Değeri

Bu birimVersaMax Mikro genişlemeleri kompakt makine kontrolünde,küçük otomasyon panelleri,röle çıkış alan arayüzleri, veVarolan VersaMax Micro taban denetleyiciyi değiştirmeden ek 24 VDC girişi ve röle ile çalışan çıkışlara ihtiyaç duyan sistemler.

Yayınlanan 28 nokta kombinasyonu, kurulumun daha fazla alan kapasitesine ihtiyacı olduğu ancak VersaMax Micro donanım yapısı içinde kalmak istediği yerlerde kullanışlı hale getirir.

Relay çıkış yapısı, alan tarafının başlangıç, solenoidler veya gösterge yükleri gibi temasla çalıştırılan cihazları içeren dolaplarda da pratik hale getirir.

Kılavuz, bu tür yükleri özel olarak tanımlar, bu da ürünün yalnızca soyut I/O terimlerinde değil, gerçek kontrol panellerinde rolünü tanımlamaya yardımcı olur.

Seçim Notları

Ana kontroller, bir28 noktalık VersaMax Mikro genişleme ünitesi,16 × 24 VDC giriş / 12 röle çıkışıyapısı,120/240 VAC güç kaynağı sınıfı, ve yerleştirilmiş VersaMax Micro mimarisi.

Bunlar, bir sistemi IC200UEX211 ailesi donanımı ile değiştirirken veya genişletirken en önemli uyumluluk noktalarıdır.

Sık Sorulan Sorular

S1: IC200UEX211-C ne tür bir birim?
Bu birVersaMax Micro 28 noktalık genişleme ünitesiEmerson'un ürün veri sayfası IC200UEX211'i 28 puanlık bir genişleme olarak listeler.16 × 24 VDC girişlerive12 röle çıkışı, Kılavuz bağımsız bir CPU yerine genişleme birimi olarak kullanımını onaylarken.

S2: 16 giriş ve 12 röle çıkışının pratik anlamı nedir?
Bu modülün, VersaMax Micro sistemini karışık I/O biçimiyle genişlettiği anlamına geliyor:16 dijital alan girişive12 temas biçimindeki çıkışTek bir evde.

Bu kombinasyon, genişlemeyi birden fazla ayrı modüle bölmeden, ek algılama noktalarının ve röle ile değiştirilen alan yüklerinin gerekildiği kompakt makinelerde kullanışlıdır.

S3: Relay çıkışları hangi tür alan yüklerini kontrol edebilir?
Bu kılavuzda,On iki Form A normalde açık röle çıkışıgibi aygıtları kontrol edebilir.Motor starterleri, solenoidler ve göstergeler.

Aynı zamanda bir2 Bir devre başına bir anahtarlama kapasitesi, bu da çıkış tarafının yayınlanan başlıca performans özelliklerinden biridir.

S4: 120/240 VAC güç kaynağı sınıfı neden önemlidir?
Çünkü genişleme ünitesi bu AC giriş sınıfı etrafında tasarlanmıştır.100 ila 240 VAC arasında, yayınlanan frekans ve tutma özellikleri ile, bu nedenle kurulu kabine güç düzenlemesi bu güç kaynağı yapısına uymalıdır.

Bu, yer değiştirme işinde ilk kontrollerden biri.

S5: Sipariş vermeden önce ne kontrol edilmelidir?
Kurulu parça numarasını kontrol edin, sisteminVersaMax Microgenişleme mimarisi, uygulamanın gerektirdiğini doğrulamak16 × 24 VDC girişlerive12 röle çıkışı, ve panelin doğru gösterdiğinden emin olun120/240 VACGüç sınıfı.

Bunlar IC200UEX211 ailesi için temel uyumluluk noktalarıdır.
