Simatic ET200S Terminal Modülü Siemens 6ES7193-4JA00-0AA0 OEM

Siemens 6ES7193-4JA00-0AA0 | SIMATIC DP ET 200S Sonlandırma Modülü — Yedek Parça, 30x106x7.5mm, 0.05kg, Elektronik Modül Sırasını Tamamlar

Genel Bakış

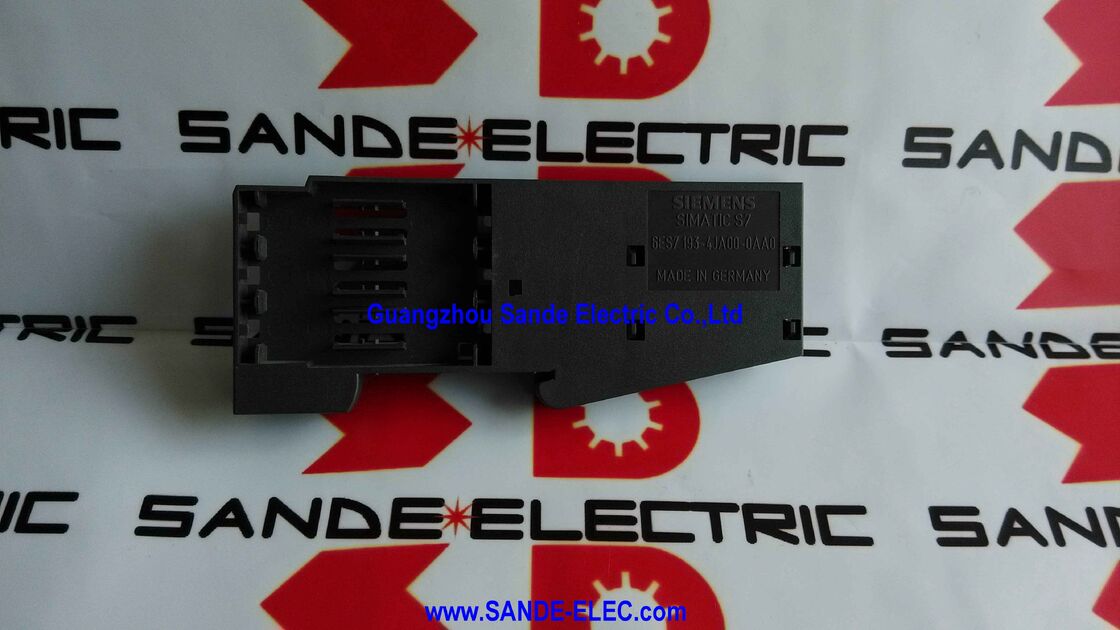

Siemens 6ES7193-4JA00-0AA0 , SIMATIC ET 200S dağıtılmış G/Ç sisteminin sonlandırma modülüdür — her ET 200S istasyonunu en sağ ucundan kapatan küçük ama gerekli bileşen.

İlk bakışta önemsiz bir donanım parçası gibi görünüyor: ince bir plastik ve metal modül, 30 mm genişliğinde, 106 mm yüksekliğinde ve yalnızca 7,5 mm derinliğinde, 50 gram ağırlığında.

Ancak onsuz, bir ET 200S istasyonu ya çalışamaz veya — bazı konfigürasyonlarda — iletişim hatalarına, yanlış teşhis alarmlarına veya arka panel elektroniğine zarar verebilecek açık uçlu bir arka panel veri yolu oluşturur.

ET 200S sisteminin fiziksel mimarisi, her istasyonun sol ucunda bir arayüz modülü (IM 151), ardından güç modülleri ve istasyon rayı boyunca terminal modüllerine monte edilmiş elektronik modüller yerleştirir.

Tüm modülleri istasyonda birbirine bağlayan elektriksel bağlantı olan dahili arka panel veri yolu, sağ uçta kapatılmalıdır.

Sonlandırma modülü bu kapatmayı gerçekleştirir: mekanik montaj için durdurucu görevi görür ve dahili veri yolu bağlantılarının elektriksel sonlandırmasını tamamlar.

Sonlandırma modülü olmayan bir ET 200S istasyonu, açık bir konektöre sahip bir arka panel gibidir — sarkan veri yolu bağlantıları gürültü alımı kaynağı haline gelir ve arayüz modülünün istasyonu doğru şekilde başlatmasını engelleyebilir.

Siemens'in ET 200S belgeleri, sonlandırma modülünü isteğe bağlı bir aksesuar değil, her istasyon konfigürasyonunda gerekli bir bileşen olarak belirtir.

Küçük boyutu ve hafifliği nedeniyle, sonlandırma modülü istasyon montajı, modifikasyonu veya bakımı sırasında kaybolması veya yanlış yerleştirilmesi en olası bileşenlerden biridir — bu nedenle Siemens bunu bu özel sipariş numarasıyla yedek parça olarak stoklar.

Anahtar Özellikler

ET 200S Mimarisi — Sonlandırma Neden Önemlidir

SIMATIC ET 200S, Siemens'in granüler dağıtılmış G/Ç platformudur — büyük G/Ç modüllerini kullanmaya zorlamak yerine, her makine konumuna tam olarak doğru sayıda G/Ç noktası yerleştirmek için tasarlanmıştır.

Her ET 200S istasyonu modül modül olarak oluşturulur: önce arayüz modülü, ardından güç modülleri, ardından 2 kanallı dijital giriş modülleri, 2 kanallı dijital çıkış modülleri, 2 kanallı analog modüller ve diğer özel elektroniklerin kombinasyonları — her biri saha kablolamasını taşıyan bir terminal modülü ile eşleştirilir.

İstasyon, tek bir elektronik modül kadar küçük veya arayüz modülünün desteklediği maksimum konfigürasyon kadar büyük olabilir.

Bu montajın içinde, dahili veri yolu tüm modülleri DIN rayı boyunca soldan sağa bağlar.

Arayüz modülü, veri yolunu sol uçtan sürer, PROFIBUS DP iletişim verilerini, 24V DC mantık gücünü ve modül tanımlama sinyallerini tüm kurulu elektronik modüllere yönlendirir.

Yansımaları önlemek ve arayüz modülüne taramanın istasyonun sonuna ulaştığını bildirmek için veri yolu sağ uçta sonlandırılmalıdır.

Sonlandırma modülü olmadan iki sorun ortaya çıkar. Mekanik olarak, sıradaki son terminal modülünün sağ taraf kilitleme mekanizması eksiktir — bazı terminal modülü tasarımları, son modülü raya sıkıca sabitlemek için sonlandırma modülünün mekanik kilidine dayanır.

Elektriksel olarak, açık veri yolu ucu, arayüz modülünün teşhis döngüsünde iletişim hataları üretebilir. Her iki sorun da her ET 200S istasyonunun sağ tarafındaki son öğe olarak sonlandırma modülünün doğru şekilde takılmasıyla çözülür.

Boyutlar ve Fiziksel Form — 30×106×7.5mm

Sonlandırma modülünün ince 7,5 mm derinliği ve 30 mm genişliği, ET 200S terminal modülü profiline uygundur — elektronik modüllerin dışına taşmadan monte edilmiş istasyonla düzgün bir şekilde bütünleşir.

106 mm yükseklik, standart ET 200S modül yüksekliğiyle uyumludur ve istasyonun DIN rayındaki tek tip görünümünü korur.

Bu boyutlar, modülün 50 gr ağırlığını açıklar.

Hafif olmasına rağmen, sonlandırma modülünün muhafazası, diğer ET 200S bileşenleriyle aynı mühendislik plastiğinden yapılmıştır — kontrol kabini ortamlarına özgü ortam koşullarına (nem, titreşim, havada taşınan kirleticiler) dayanıklıdır.

Modül harici güç kaynağı, yapılandırma veya STEP 7 donanım kurulumu gerektirmez. İşlevi tamamen pasiftir: sıradaki son aktif modülden aldığı bağlantıları kapatır.

Sonlandırma Modülünü Stoklama — Pratik Bakım Hususları

Her ET 200S istasyonu için bir sonlandırma modülü gerektiğinden, üretim ekipmanlarında birden fazla ET 200S istasyonu bulunan bir tesisin buna karşılık gelen sayıda — kurulu her istasyon için bir tane artı bir bakım stoğu — ihtiyacı vardır.

0,05 kg ağırlık ve kompakt boyutlar, birden fazla sonlandırma modülünün küçük bir alanda minimum maliyetle stoklanabileceği anlamına gelir.

Sonlandırma modülünün kritik bir yedek parça haline geldiği en yaygın senaryolar şunlardır:

İstasyon genişletme: Mevcut bir ET 200S istasyonuna elektronik modül eklemek, sonlandırma modülünü çıkarmayı, yeni modülleri takmayı ve sonlandırma modülünü yeni en sağ konuma yeniden takmayı gerektirir. Bu işlem sırasında sonlandırma modülü yanlış yerleştirilirse veya hasar görürse, istasyon hizmete geri konulamaz.

İstasyon yerinin değiştirilmesi: Makine yeniden yapılandırması sırasında bir ET 200S istasyonunu taşımak bazen sökme sırasında sonlandırma modülünün diğer bileşenler arasında kaybolmasına neden olur. Elinizde bir yedek olması, bir yedek parçanın sipariş edilip teslim edilmesini beklemekten kaynaklanan gecikmeyi önler.

Yeni istasyon devreye alma: Özellikle bileşenlerin birden fazla tedarikçiden temin edildiği pazarlarda, bireysel bileşen satın alımlarından yeni bir ET 200S istasyonunu devreye alırken — sonlandırma modülü, ayrı sipariş edildiğinde modül kitiyle birlikte dahil olmayabilir. Malzeme listesinde olduğundan emin olmak, montaj günü gecikmelerini önler.

SSS

S1: Her ET 200S istasyonu için mi, yoksa her raf için mi bir sonlandırma modülü gerekiyor?

Her ET 200S istasyonu için bir sonlandırma modülü gereklidir — özellikle, her istasyonun modül montajının en sağ ucunda bir tane.

Bazı modüler PLC sistemlerinde olduğu gibi her ray segmenti için bir sonlandırma bileşeni gerektiğinin aksine, ET 200S mimarisi, o istasyonda kaç tane elektronik ve terminal modülü kurulduğuna bakılmaksızın her tam istasyon için tek bir sonlandırma modülü kullanır.

Bir tesiste farklı makine konumlarında dört ayrı ET 200S istasyonu varsa, dört sonlandırma modülü gereklidir.

S2: Modül bir yedek parça olarak listeleniyor. Bu, orijinal olarak diğer ET 200S bileşenleriyle birlikte mi geldiği anlamına geliyor?

Evet. Orijinal ET 200S sistem teslimatında, sonlandırma modülleri genellikle arayüz modülü paketiyle veya bir istasyon kiti parçası olarak dahil edilir.

6ES7193-4JA00-0AA0, piyasadaki birincil amacı mevcut kurulumlarda kaybolan, hasar gören veya eksik sonlandırma modüllerinin değiştirilmesi olduğu için yedek parça olarak listelenmiştir.

Sıfırdan inşa edilen yeni ET 200S istasyonları için, sonlandırma modülü, distribütörlerden yapılan bireysel modül siparişleriyle birlikte dahil edilip edilmeyebileceği için, bileşen satın alma listesine açıkça dahil edilmelidir.

S3: 6ES7193-4JA00-0AA0 sonlandırma modülü hem PROFIBUS DP hem de PROFINET ET 200S varyantlarıyla kullanılabilir mi?

Sonlandırma modülünün işlevi mekanik ve pasif elektriksel veri yolu sonlandırmasıdır — protokole özgü elektronik taşımaz.

6ES7193-4JA00-0AA0, hem PROFIBUS DP (IM 151-1, PROFINET için IM 151-3) arayüz modüllerine dayalı ET 200S istasyonlarıyla fiziksel olarak uyumludur, çünkü dahili arka panel veri yolu konektör geometrisi ET 200S istasyon türlerinde aynıdır.

Sonlandırma modülü, istasyonun ağ protokolü ne olursa olsun, sıradaki son elektronik/terminal modülünden aldığı veri yolu bağlantılarını basitçe kapatır.

S4: Sonlandırma modülü eksikse ET 200S istasyonu bir teşhis alarmı üretir mi?

Arayüz modülü, bazı konfigürasyonlarda sonlandırma modülünün yokluğunu tespit edebilir — özellikle istasyonun PROFIBUS ana bilgisayarında (STEP 7 HW Config) saklanan konfigürasyonu belirli bir istasyon yapısı bekliyorsa.

İstasyon veri yolu taraması sırasında doğru şekilde rapor vermezse, DP ana bilgisayarı bir köle teşhis hatası üretir.

Uygulamada, bazı ET 200S konfigürasyonları hemen kritik bir alarm üretmeden çalışabilir, ancak eksik sonlandırma modülü, özellikle elektriksel olarak gürültülü ortamlarda aralıklı iletişim hataları riski oluşturur.

Hemen bir alarm görünmese bile, sonlandırma modülünün takılması her zaman doğru eylemdir.

S5: Sonlandırma modülünden önce bir ET 200S istasyonuna takılabilen maksimum elektronik modül sayısı nedir?

Her ET 200S istasyonu için maksimum elektronik modül sayısı arayüz modülü varyantına bağlıdır. Standart IM 151-1 DP arayüz modülü ile, bir istasyona 63 adede kadar elektronik modül takılabilir (ancak pratik maksimum genellikle güç kaynağı akım kapasitesi ve belirli modül karışımı ile sınırlıdır). IM 151-3 PN (PROFINET) ile maksimum da varyanta bağlıdır.

Modül sayısından bağımsız olarak, tam olarak bir sonlandırma modülü gereklidir — her zaman istasyonun en sağ konumunda, son elektronik modülden sonra.
