Simatic PLC Programlanabilir Mantık Denetleyicisi DP Arayüzü 6ES7153-2BA82-0XB0

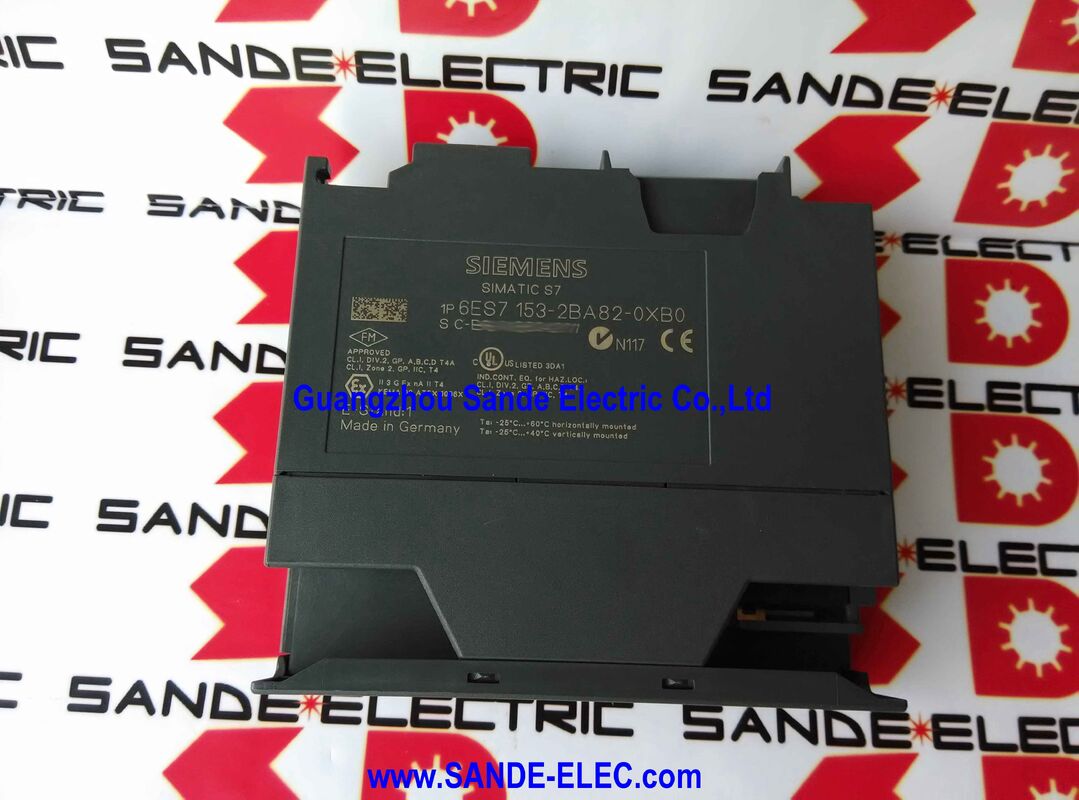

Siemens 6ES7153-2BA82-0XB0 | SIMATIC ET 200M IM 153-2 HF Arayüz Modülü — PROFIBUS DP / 12 Modül / Yedeklilik / Zaman Damgası / 24VDC

Arayüz Modülü İstasyonu Tanımlar

ET 200M dağıtılmış I/O istasyonunun içindeki arayüz modülü pasif bir bağlantı noktası değildir; istasyonun PROFIBUS DP ağındaki kimliği ve arkasındaki her şeyin aktif yöneticisidir. 6ES7153-2BA82-0XB0, 12'ye kadar S7-300 sinyal, fonksiyon ve iletişim modülünün taramasını yönetir, I/O verilerini PROFIBUS DP master'ın okuyup yazdığı 244 baytlık giriş ve 244 baytlık çıkış adres alanlarına çevirir ve istasyon için tüm teşhis raporlamasını yönetir.

"HF" tanımı, temel uzaktan G/Ç'nin ötesindeki uygulamalar için önemlidir. HF, basit veri aktarımının ötesinde yedeklilik işlemine, olay sırası kaydı için zaman damgasına ve yuva başına 64 kanal ve 32 sinyalle daha yüksek yoğunluklu modülleri barındırma yeteneğine uzanan Yüksek Özellikli bir arayüz modülünü tanımlar. HF yeterliliği olmayan standart bir IM 153-2 bu yetenekleri sağlamaz.

Temel Özellikler

Artıklık ve Zaman Damgası — İsteğe Bağlı Olmayan Özellikler

ArtıklıkET 200M bağlamında, IM 153-2 HF'nin eşleştirilmiş bir konfigürasyonda çalışabileceği anlamına gelir - iki bağımsız PROFIBUS DP bağlantısı aracılığıyla aynı modül rafına hizmet veren iki arayüz modülü, biri aktif DP master'a ve diğeri yedekte. Aktif kontrolör yük devrettiğinde, yedek ünitenin ET 200M istasyonuna olan DP bağlantısı zaten aktiftir. Saha G/Ç kesintisiz olarak devam eder.

Zaman damgasıET 200M istasyon seviyesindeki ayrık sinyal değişim olaylarının zamanını, proses olay dizisi kaydına uygun çözünürlükle kaydeder. Bu, bir yolculuktan önceki olay sırasının doğru bir şekilde yeniden yapılandırılması gereken proses tesisleri için olay sonrası analizde kullanılır. Zaman damgası özelliği olmayan standart bir arayüz modülü bu verileri sağlayamaz; IM 153-2 HF bunu yapabilir.

Değiştirme Konuları

Mevcut bir ET 200M istasyonundaki arızalı bir arayüz modülünü değiştirirken, IM 153-2 HF tanımının korunması, istasyonun orijinal iletişim profilini, modül yuvası atamasını ve DP master'ın donanım konfigürasyonundaki artıklık konfigürasyonunu korur. Artıklık veya zaman damgası olmayan daha düşük spesifikasyonlu bir IM'nin değiştirilmesi, STEP 7 donanım konfigürasyonunun ve PLC programının bağlı olabileceği yetenekleri ortadan kaldırır ve potansiyel olarak program değişiklikleri ve yeniden devreye almayı gerektirir.

SSS

S1: IM 153-2 HF, ET 200M istasyonunda tam olarak ne yapar?

ET 200M istasyonunu PROFIBUS DP ağına DP bağımlı olarak bağlar, 12 adede kadar S7-300 modülün dahili arka panel taramasını yönetir ve I/O verilerini her iki yönde aktarır. Ayrıca istasyon düzeyinde tanılamayı, yedeklilik anahtarlamayı ve zaman damgalı olay verilerini de yönetir. Arayüz modülü olmadan istasyonun ağ varlığı yoktur ve I/O verilerini DP master'a aktarmanın bir yolu yoktur.

S2: HF tanımı neden önemlidir?

IM 153-2 HF, yedeklilik özelliği, eş zamanlı mod için zaman damgası ve daha yüksek yoğunluklu modüller için destek içerir. Temel IM 153-2 çeşitleri daha basit bağlantı işlevselliği sunar. Yedeklilik ve zaman damgasının sistem tasarımının bir parçası olduğu istasyonlarda HF tanımı standart değişkenlerle değiştirilemez.

S3: Artıklık ve zaman damgası pratikte ne gibi katkılar sağlıyor?

Yedeklilik, S7-400H'de veya diğer yedekli sistem konfigürasyonlarında kontrolör yük devretme sırasında istasyonun sürekli kullanılabilirliğini sağlar; ET 200M saha I/O'su geçiş boyunca çevrimiçi kalır. Zaman damgası, açma analizinin kesin sinyal değişikliği sıralaması gerektirdiği proses tesislerinde olay dizisi kaydı için gerekli olan, G/Ç seviyesinde milisaniyenin altında olay işaretlemesi sağlar.

S4: Modül, temel DP bağımlı davranışının ötesinde hangi iletişim özelliklerini sağlıyor?

Modül, senkronize çıkış güncelleme ve giriş dondurma için SYNC ve FREEZE komutları dahil olmak üzere PROFIBUS DP özelliklerini ve ayrıca master üzerinden yönlendirme olmadan DP bağımlı birimleri arasında doğrudan veri alışverişini (çapraz iletişim) destekler. Bu özellikler PROFIBUS DP spesifikasyonunda tanımlanmıştır ve STEP 7 ile yapılandırılmış sistemlerde dağıtılmış istasyonlar arasında daha sıkı koordinasyona olanak sağlar.

S5: Bu parçayı yedek parça olarak sipariş etmeden önce neyin doğrulanması gerekir?

Onaylayın: (1) kurulu modülün parça numarası 6ES7153-2BA82-0XB0 veya IM 153-2 HF eşdeğeridir; (2) istasyon ET 200M'dir; (3) sistem, STEP 7 donanım konfigürasyonunda aktif yedeklilik ve zaman damgası ile PROFIBUS DP'yi kullanır; (4) istasyon 12 adede kadar S7-300 modülünü barındırır; (5) besleme 24V DC'dir. Bu noktalar, yedek modülün orijinal istasyon tasarımıyla eşleştiğini doğrular.
