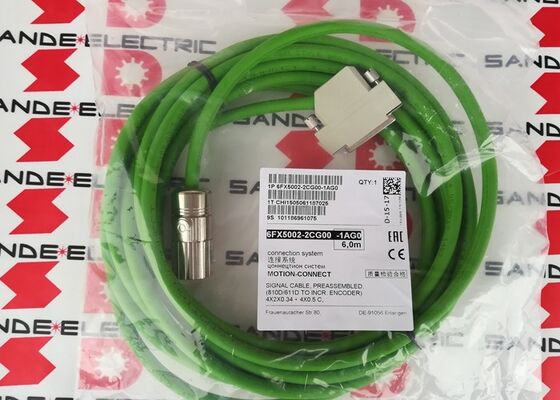

Yeni Siemens 6FX5002-2CG00-1AG0 6FX50022CG001AG0 6FX5OO2-2CGOO-1AGO

6FX5002-2CG00-1AG0∙ Siemens MOTION-CONNECT Sinyal Kablosu 810D/611D'ye Gelişmiş Kodlayıcı / 7m / DESINA / UL / CSA

810D/611D sürücü sistemleri için önceden monte edilmiş kodlayıcı sinyal kablosu

The 6FX5002-2CG00-1AG0 is Siemens' pre-assembled signal cable for connecting the encoder (feedback) circuit from a SINUMERIK 810D CNC controller or SIMODRIVE 611D servo drive to the servo motor's incremental encoder7 m'de, tahrik dolabı ve motor montaj pozisyonu arasındaki orta kablo sürüş mesafesine hizmet eder.

Kodlayıcı sinyal kablosu, motor hızı ve rotor konumunu belirlemek için sürücü tarafından kullanılan artan kodlayıcı geri bildirim verilerini taşır.kapalı döngü servo kontrolü sağlayan gerçek zamanlı geri bildirimBu kablodaki sinyal bütünlüğü kritiktir: gürültü birleştirme, impedans uyumsuzluğu veya kodlayıcı devresindeki temas direnci doğrudan servo sisteminin doğruluğunu düşürür ve tahrik hatasına neden olabilir.

Ana Özellikler

Kondüktör yapılandırması ¢ Sinyal çift mühendisliği

4×2×0.34mm2 + 4×0.5mm2 iletken konfigürasyonu, artışlı kodlayıcı bağlantısında belirli sinyal türleri için tasarlanmıştır:

0,34 mm2'de 4 çift bükülmüş:Birincil kodlayıcı sinyal iletkenleri A, A*, B, B* diferansiyel sinyal çiftlerini taşıyan (A ve A çubuğu, B ve B çubuğu).Servo sürücülerin yakınında elektrikli gürültülü ortamda kodlayıcı sinyal bütünlüğünün korunması.

0,5 mm2'lik 4 tek tek iletken:Kodlayıcı güç kaynağı, referans (Z) darbeleri ve kablo kalkanı bağlantısı için yardımcı iletkenler başlıca artış sinyali çiftlerinin ötesindeki destek fonksiyonları.

Toplam kalkan:DESINA kablo yapısı, kodlayıcı sinyal iletkenlerinden uzaklaştırmak için indüklü gürültüyü yönlendirmek için sürücü ucunda topraklanmış genel bir ekran içerir.

Başvurular

SINUMERIK 810D CNC alet makineleri:810D/611D tahrik platformunu kullanan işleme merkezleri, döngü merkezleri ve öğütme makineleri. Bu kablo her motorun artan kodlayıcısını 611D tahrik modülüne bağlar.

SIMODRIVE 611D servomobili:Sürücü ve motor arasında CG00 tipi bir kodlayıcı kablo gerektiren, artan kodlayıcı motorları kullanan 611D ile donatılmış herhangi bir alet makinesi.

Makineyi yenilemek:Daha eski makineler onarılıyor ya da bakım yapılıyor 6FX5002-2CG00-1AG0 saha montajı olmadan tahrik sistemi onarımı için doğru önceden monte edilmiş kabloyu sağlar.

Sık Sorulan Sorular

S1: Kodlayıcı sinyal kablolarında 6FX5002-2CG00 ve 6FX5002-2CA12 arasındaki fark nedir?

6FX5002-2CG00, CG00 konektör arayüzünü kullanan artan kodlayıcıları olan 810D/611D sürücü sistemleri içindir. 6FX5002-2CA12 farklı bir konektör yapılandırması olan HTL ve TTL kodlayıcı türleri içindir.Her ikisi de artışlı kodlayıcı geri bildirim taşır, ancak farklı kodlayıcı konektör stilleri ve sürücü arayüz türleri içinKodlayıcı kablo türünü seçmeden önce, SINUMERIK veya SIMODRIVE sistem belgelerinden belirli kodlayıcı tipi ve sürücü konektörünü doğrulayın.

S2: Bir SINUMERIK 810D sisteminde artan kodlayıcı sinyalleri için maksimum kablo uzunluğu nedir?

En fazla kodlayıcı kablo uzunluğu, sürücü sistemine ve kodlayıcı türüne bağlıdır.811D/611D belgelendirme, sinyal bütünlüğünü sağlamak için maksimum kablo uzunluklarını belirtir.6FX5002-2CG00-1AG0'nun 7m uzunluğu tipik maksimum kablo uzunluğu sınırları içinde.SIMODRIVE 611D teknik kılavuzundan maksimum uzunluğu doğrula.

S3: 6FX5002-2CG00-1AG0 Kuzey Amerika tesisleri için UL/CSA gerekliliklerine uygun mu?

Evet, kablo spesifikasyonundaki UL/CSA işareti, UL (Underwriters Laboratories) ve CSA (Canadian Standards Association) standartlarına uygunluğunu doğruluyor.Bu uygunluk, Kuzey Amerika tesislerinde kurulan NEC ve CSA elektrik kodları gereksinimleri uyarınca makineler ve endüstriyel otomasyon ekipmanları için gereklidir.UL/CSA uyumluluğu, SINAMICS/SINUMERIK makine tesisatlarının sertifikalı denetçiler tarafından onaylanmasını kolaylaştırır.

S4: 6FX5002-2CG00-1AG0 sürekli kablo hattı (sürük zinciri) uygulamalarında kullanılabilir mi?

6FX5002-2CG00 MOTION-CONNECT 500 Basic Line kablosu, sabit veya yavaş hareket eden kurulumlar için tasarlanmıştır.Kodlayıcı geri bildirim kabloları ile sürekli kablo hattı kullanımı gerektiren uygulamalar için, MOTION-CONNECT 800 Dynamic Line eşdeğerini kullanın.
