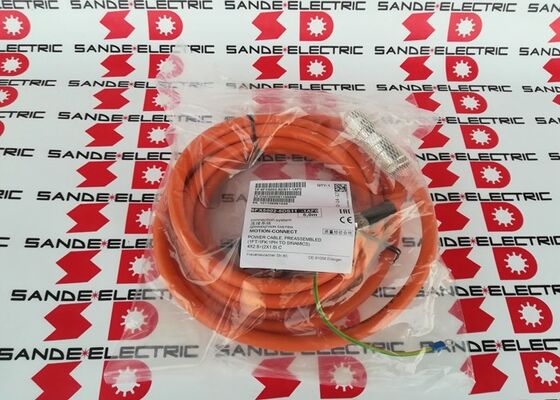

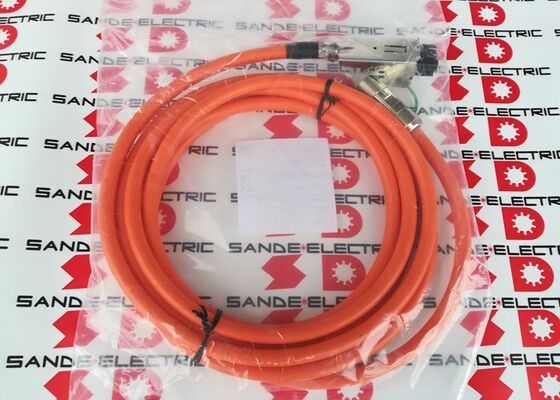

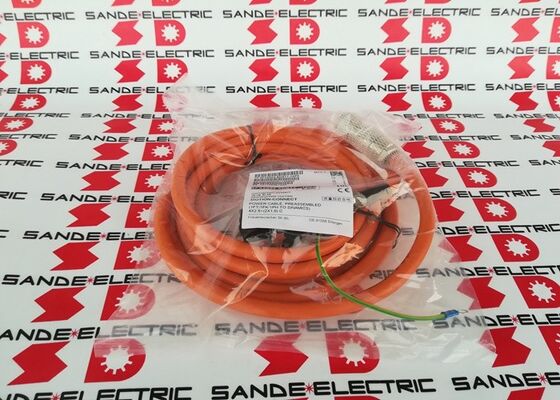

Yeni Siemens 6FX5002-5DS11-1AF0 6FX50025DS111AF0 6FX5OO2-5DS11-1AFO

6FX5002-5DS11-1AF0 | Siemens MOTION-CONNECT Güç Kablosu — DESINA / 5m / 4×2.5mm² / M40 Konnektör / PVC Temel Hat

MOTION-CONNECT Basic Line — Servo Sürücüler için Bağlantıya Hazır Güç Kablosu

6FX5002-5DS11-1AF0, Siemens'in MOTION-CONNECT önceden monte edilmiş kablo serisinin bir parçasıdır - SINAMICS servo sürücü sistemleri için fabrikada sonlandırılmış motor güç kabloları. Bu varyant Basic Line güç kablosudur: kablonun sürekli esnek döngüye girmediği statik ve yavaş hareket eden uygulamalar için tasarlanmıştır.

Fabrikada ön montaj yapılması, yerinde konnektör sonlandırma işini ortadan kaldırır; her iki uç da doğru şekilde takılmış, test edilmiş ve kuruluma hazır halde gelir. DESINA (Otomasyon için Merkezi Olmayan Kurulum) tasarımı, DESINA arayüzünü kullanan Siemens servo motor ve sürücüler yelpazesinde standartlaştırılmış mekanik ve elektriksel uyumluluk sağlar.

Temel Özellikler

PVC Temel Serisi — Statik ve Yavaş Hareket Eden Uygulamalarla Uyumludur

6FX5002-5DS11-1AF0, dayanıklı bir PVC dış kaplama kullanır; kablo kanalında, kanalda veya kontrol kabinlerinde sabit kurulumda kablo yönlendirme için Basic Line spesifikasyonu:

Statik kurulum:Kablo, kurulumdan sonra hareket etmeden sürücü kabininden motora yönlendirilir; sabit makine konumları, taban çerçevesine monte motorlar ve sabit sürücü düzenlemeleri.

Yavaş hareket eden uygulamalar:Kablonun ara sıra yeniden konumlandırıldığı (örneğin bakım veya makinenin yeniden yapılandırılması sırasında) ancak çalışma sırasında sürekli esnek döngülerden geçmediği uygulamalar. Sürekli kablo hattı hareketi için tasarlanmış esnek "Dinamik Hat" kablolarından farklıdır.

Dayanıklı PVC manto:Dış kılıf, takım tezgahı ve endüstriyel otomasyon ortamlarında karşılaşılan yağa, soğutucuya ve mekanik aşınmaya karşı direnç göstererek üretim zeminlerinin zorlu ortam koşullarında hizmet ömrünü uzatır.

Uygulamalar

SINAMICS sürücü sistemleri:SINAMICS S110, S120 ve ilgili sürücü ailesi motor güç bağlantıları servo amplifikatörden SIMOTICS motora.

CNC takım tezgahı servo eksenleri:SINUMERIK kontrollü işleme merkezlerinde, torna merkezlerinde ve taşlama makinelerinde ana iş mili ve eksen servo motor güç kablolaması.

Endüstriyel otomasyon konumlandırması:Konumlandırma sistemleri, taşıma ekipmanları ve otomatik montaj makineleri için servo sürücü motor güç kabloları.

Paketleme makineleri:Paketleme, dolum ve etiketleme makinesi servo sürücü sistemlerinde servo motor güç bağlantıları.

SSS

S1: MOTION-CONNECT Basic Line ve Dynamic Line kabloları arasındaki fark nedir?

Basic Line kabloları (6FX5002-5DS11-1AF0 dahil), statik veya yavaş hareket eden kurulumlara uygun, dayanıklı bir PVC dış kaplama kullanır; kablo kanalında sabit yönlendirme veya ara sıra yeniden konumlandırma. Dynamic Line kabloları, sürekli kablo yolu (çekme zinciri) esnemesi için derecelendirilmiş, yüzbinlerce bükme döngüsüne sahip, özel, esnek bir dış kaplama (tipik olarak PUR tabanlı) kullanır. Sabit kurulumlar için Temel Hat'ı seçin; Sürekli hareket eden kablo uygulamaları için Dynamic Line.

S2: 6FX5002-5DS11-1AF0 hangi motorlar ve sürücülerle uyumludur?

M40 konnektörlü 6FX5002-5DS11 kablo tipi, M40 DESINA güç konnektörü arayüzünü kullanarak SIMOTICS servo motorlara bağlanır. Belirli motor tipi (1FT7, 1FK7 veya diğer seriler) ve SINAMICS sürücü kombinasyonu için Siemens MOTION-CONNECT kablo kataloğundan uyumluluğu doğrulayın; sürücü tarafındaki konnektör, belirli SINAMICS güç modülü çıkış formatıyla eşleşir.

S3: 6FX5002-5DS11-1AF0 bir kablo kanalında (çekme zinciri) kullanılabilir mi?

Hayır — 6FX5002-5DS11 Temel Seri spesifikasyonu yalnızca statik ve yavaş hareket eden uygulamalar içindir. Kablo hattı kullanımı için Dynamic Line özelliğine sahip (sürekli esnek döngü için derecelendirilmiş) bir kablo gereklidir. Sürekli hareket eden bir kablo hattında Temel Hat kablosunun kullanılması, yorulmadan dolayı erken kablo arızasına neden olacaktır.

S4: Servo motor kabloları için DESINA standardı nedir?

DESINA (Otomasyon için Merkezi Olmayan Kurulum), sürücü ve motor nesilleri arasında değiştirilebilmesini sağlamak için standartlaştırılmış konnektör boyutlarını, pin atamalarını ve kablo yapısını tanımlayan, servo sürücü kablo arayüzleri için Siemens liderliğindeki bir standardizasyon girişimidir. Tüm Siemens MOTION-CONNECT kabloları DESINA ile uyumludur ve motor ve sürücü kablo arayüzlerinin ürün nesilleri arasında mekanik ve elektriksel olarak tutarlı olmasını sağlar.
