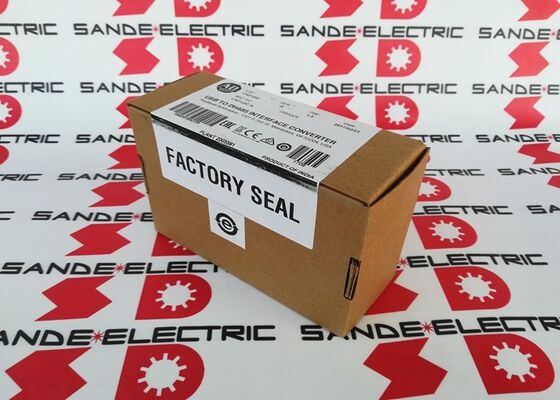

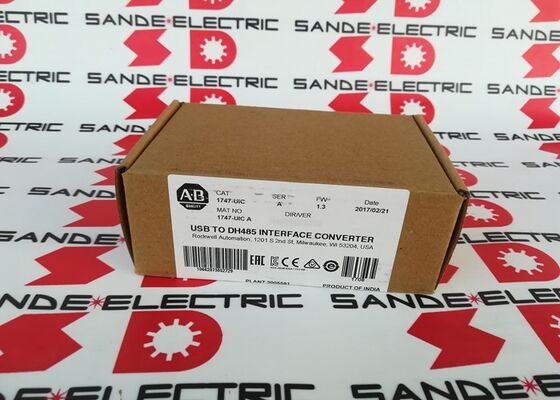

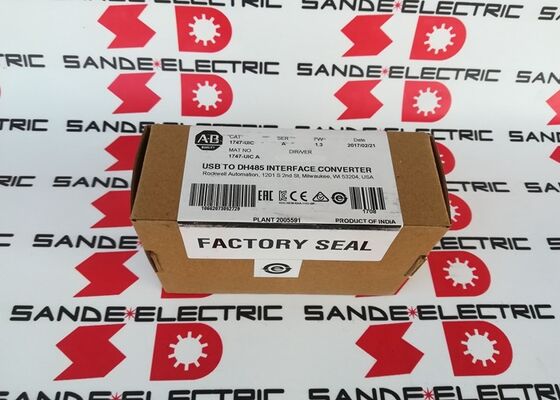

AB Programlama kablosu 1747-UIC Allen Bradley için USB'ye DH485 - USB'ye 1747-PIC PLC

1747-UIC. SLC 500 Serisi USB'den DH-485 Arayüz Dönüştürücüsü 12 Mbps / 19.2 Kbps / 500V İzolasyon / USB Gücü

SLC 500 Serisi Ağları için 1747-UIC ¢ USB'den DH-485'e

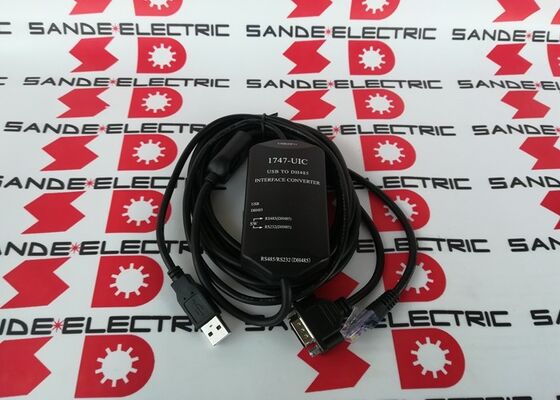

1747-UIC, SLC 500 serisi PLC platformu için bir USB'den DH-485 arayüz dönüştürücüdür. DH-485 seri endüstriyel ağına modern USB bağlantısı sağlar.Bir dizüstü veya masaüstü bilgisayarın USB bağlantısını DH-485 ile donatılmış SLC 500 denetleyicilerine bağlar, PanelView operatör terminalleri ve ağ izolatörleri, eski bir RS-232 seri portu gerektirmeden programlama, izleme ve veri değişimini sağlar.

PC'ler RS-232 seri portlarından uzaklaştıkça, DH-485 ağının RS-232 bağımlılığı saha mühendisleri için pratik bir engelle dönüştü.1747-UIC, bunu USB'yi DH-485'e şeffaf bir şekilde çevirerek çözüyor. Programlama yazılımı için 1747 ağına standart bir iletişim kanalı olarak görünür..

Ana Özellikler

İki DH-485 bağlantısı bir dönüştürücü, birden fazla bağlantı

1747-UIC, iki anahtar seçilebilir DH-485 arayüz seçeneği sağlar:

RJ-45 portu (DH-485):SLC 500 5/01, 5/02 ve 5/03 CPU DH-485 kanallarına doğrudan bağlantı için birincil port, standart SLC 500 RJ-45 programlama kablosunu kullanır.Ayrıca 1747-AIC izolatörlerine ve DH-485 portları olan PanelView terminallerine bağlanır.

RS-232 DB9 bağlantısı:SLC 5/03 kanal 0 ve daha yüksek CPU'lara, 1761-NET-AIC izolatörlerine, 1761-serisi denetleyicilerine, RS-232 DH-485 arayüzleri olan CompactLogix, FlexLogix, ControlLogix ve PanelView terminallerine bağlanmak için.

Seçicinin anahtarı bu iki port tipi arasında geçiş yapar. Aktif port LED durum göstergesi tarafından onaylanır.

Başvurular

SLC 500 PLC programlama ve izleme:Uygulanabilir PLC programlama yazılımını çalıştıran bir programlama dizüstü bilgisayarını program yükleme, indirme, çevrimiçi izleme ve hata teşhisi için SLC 500 5/01, 5/02, 5/03 CPU'larına bağlamak.

PanelView terminal yapılandırması:DH-485 ağına bağlı PanelView operatör terminallerine HMI uygulamalarının yüklenmesi ve indirilmesi.

Ağ tanısı:Bağlı düğümleri tanımlamak, iletişim durumunu kontrol etmek ve RSLinx veya uyumlu ağ teşhis araçlarını kullanarak ağ hatalarını teşhis etmek için DH-485 ağını taramak.

Tarihi veri alımı:Sürekli ağ altyapısı olmayan tesislerde veri kaydı alımı, üretim kaydı indirme ve bakım verileri toplama için SLC 500 denetleyicilerine kontrol paneli ile bağlantı.

Sürüş ve hareket sistemi entegrasyonu:ControlLogix ve CompactLogix sistemlerine, DH-485 iletişim seçeneklerine sahip sistemlerde devreye girme, parametreler ayarlama ve hata araştırması için RS-232 DB9 portu üzerinden erişim.

Sık Sorulan Sorular

S1: 1747-UIC'deki hangi DH-485 portu hangi SLC 500 CPU tipi için kullanılır?

RJ-45 portu, standart SLC programlama kablosuyla SLC 500 5/01, 5/02 ve 5/03 CPU'larına CPU'daki DH-485 RJ-45 soketine bağlanır. RS-232 DB9 portu SLC 5/03 kanalı 0 (ve 5/04,5/05 CPU'ları), AIC + izolatörleri ve 1761 serisi denetleyicileri. Erişilen belirli cihaz için doğru portu ve kabloyu seçin

S2: 1747-UIC mevcut Windows işletim sistemleri ile çalışıyor mu?

1747-UIC, endüstriyel PLC programlama yazılımlarının mevcut sürümlerinde DH-485 iletişim protokolüyle uyumlu bir gömülü sürücü kullanır.1747-UIC ile birlikte gelen belgelerden yüklü Windows sürümü ile sürücü uyumluluğunu doğrulayın. Windows 10 ve 11 uyumluluğu mevcut sürücü kurulumları ile çoğu kullanıcı tarafından onaylanmıştır.

S3: 1747-UIC aynı anda birden fazla DH-485 cihazına bağlanabilir mi?

Hayır 1747-UIC aynı anda bir aktif DH-485 bağlantısını destekler. Aynı DH-485 ağındaki birden fazla düğümle sırayla iletişim kurabilir (ağın kendisi 32 düğümüne kadar destek verir),Ama aynı anda sadece bir bilgisayar/1747-UIC bağlantısı aktif.Bilgisayar başına bir dönüştürücü maksimum desteklenen yapılandırmadır.

S4: 1747-UIC üzerindeki üç LED neyi gösterir?

LED 1 (güç): dönüştürücü USB gücü alırken ve normal çalışırken yeşil. LED 2 (USB etkinliği): Bilgisayar ve dönüştürücü arasındaki USB veri aktarımı sırasında yanıp sönecek.LED 3 (DH-485 etkinliği)DH-485 bağlantısı beklendiğinde LED 3'te herhangi bir aktivite gösterilmemesi, kablo, kablo veya protokol uyumsuzluğuna işaret eder.

S5: 1747-UIC RSLinx yazılımı olmadan kullanılabilir mi?

1747-UIC, RSLinx DF1 RS-232 Full-Duplex sürücüsünü kullanarak iletişim kurar.Programlama yazılımının 1747-UIC üzerinden hedef PLC veya terminal ile iletişim kurması için RSLinx veya uyumlu bir endüstriyel iletişim platformu gereklidir.Direk sürücüsüz çalışma desteklenmez.
