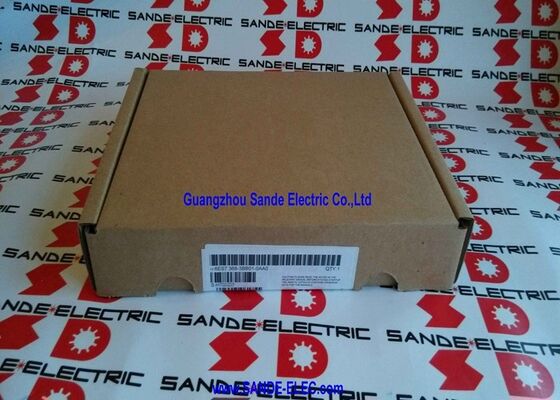

Bağlantı Kablosu 6ES7368-3BB01-0AA0 6ES7 368-3BB01-0AA0 6ES7368-3BBO1-OAAO

6ES7368-3BB01-0AA0∙ Siemens SIMATIC S7-300 Bağlantı Kablosu 1m / IM 360'dan IM 361'e / Rack Genişletme / Dijital ve Analog

S7-300 Çok raklı genişletme

6ES7368-3BB01-0AA0, SIMATIC S7-300 merkezi rafını IM 360/IM 361 arayüz modülü çifti aracılığıyla bir veya daha fazla genişleme (köle) rafına elektrikle bağlayan 1 metrelik genişleme kablosudur.Standart S7-300 tek raf konfigürasyonunda, tüm I/O modülleri CPU ile birlikte bir 18 veya 9 slotlu rafı işgal eder. Bir uygulama bir rafın sağladığından daha fazla I/O modülüne ihtiyaç duyduğunda,IM 360/361 üzerinden çok raklı genişleme ve bu bağlantı kablosu, üç ek genişleme rafı ekler..

Bu kablo olmadan,Merkezi rafdaki gönderen IM 360 ile genişleme rafındaki alıcı IM 361 arasında arka düzlemli bir otobüs yoktur .

Ana Özellikler

Maksimum Genişleme Yapısı

S7-300 IM 360/361 sistemi şunları destekler:

En fazla 3 genişleme rafı:Bir IM 360 (merkezi) en fazla üç IM 361 modülüne (her genişleme rafına bir). Her genişleme rafı en fazla 8 I / O modülüne sahip.

Kabloların toplam uzunluğu:IM 360/361 otobüs zincirindeki tüm kablo uzunluklarının toplamı 10 metreyi geçmemelidir. 6ES7368-3BB01-0AA0 (1m) en kısa standart uzunluğudur.Daha uzun kablolar (2.5m, 3m, 5m) yan panellerdeki raflar veya daha büyük panel kaplamaları için kullanılabilir.

Başvurular

Yüksek I/O sayısı endüstriyel otomasyon:Üretim makineleri, taşıyıcı sistemleri, and process automation installations with more I/O points than one S7-300 rack accommodates — adding expansion racks via IM 360/361 and this cable extends the available I/O count without changing the CPU or programming environment.

Bölünmüş panel düzenlemeleri:Farklı makine bölümleri için I/O modüllerinin ayrı panel alt bölümlere veya bitişik dolaplara yayıldığı kontrol panelleri ‡ her bölümde genişleme rafları,genişletme kabloları ile merkezi rafın IM 360'ına bağlı.

ET 200M çevre istasyonları:SIMATIC ET 200M, PROFIBUS veya PROFINET'te aynı S7-300 modül formatını kullanır. Bazı ET 200M çok raflı yapılandırmalarda IM 360/361 genişleme mekanizması geçerlidir.

Araç makinesi ve işlem tesisi kontrolü:Tek raf kapasitesini aşan birçok eksenli, I / O ve iletişim modülleri olan karmaşık alet makineleri 6ES7368-3BB01-0AA0 tüm gerekli modülleri barındırmak için mevcut modül yuvalarını genişletir.

Sık Sorulan Sorular

S1: IM 360/361 kullanarak kaç tane IM 361 genişleme rafı 6ES7368 kablosuyla bağlanabilir?

IM 360, her biri bir IM 361 içeren en fazla üç genişleme rafını destekler.Her bölüm bir 6ES7368 kablosu kullanır.Tüm bölümlerdeki kabloların toplam uzunluğu 10 metreyi geçmemelidir.

S2: 6ES7368-3BB01-0AA0 genişleme rafında hangi I/O modülü türlerini destekler?

Genişletme kablosu, tüm S7-300 I/O modülü türlerini destekleyen tam S7-300 arka plan otobüsünü taşır: dijital giriş (DI), dijital çıkış (DO), analog giriş (AI), analog çıkış (AO),ve iletişim modülleri (CP)Genişleme rafı I/O modülleri SIMATIC STEP 7 donanım yapılandırma aracında tam olarak merkezi rafda olduğu gibi yapılandırılmıştır.

S3: Her S7-300 genişleme rafında ayrı bir güç kaynağı gerekli midir?

Evet, her genişleme rafına kendi PS307 (veya eşdeğer) 24V DC güç kaynağı modülü gereklidir. 6ES7368 genişleme kablosu arka plan iletişim otobüsünü taşır, ancak 24V raf güç kaynağını taşımamaktadır.Genişleme rafındaki tüm modüller yerel raf güç kaynağından güç alırlarGenişleme rafının güç kaynağını atlamak, bu rafdaki herhangi bir modülün çalışmasını engeller.

S4: 6ES7368-3BB01-0AA0 genişletme kablosunun arızalanması veya bağlantısı kesilmesi belirtileri nelerdir?

S7-300 CPU, genişleme raf modülleri erişilemezken STEP 7 teşhisinde donanım yapılandırma hataları oluşturur. Modül bulunmayan hatalar, raf iletişim hataları,veya BUS_DF (bus rahatsızlığı) girişleri CPU'nun teşhis tamponunda. Etkilenen genişleme rafındaki tüm I / O, CPU'nun arızalı durum varsayımlarına gider (genellikle çıkışlar enerjisini keser).Kabloyu yeniden bağlamak veya değiştirmek ve CPU'yu yeniden başlatmak genellikle çalışmayı hemen geri getirir.
