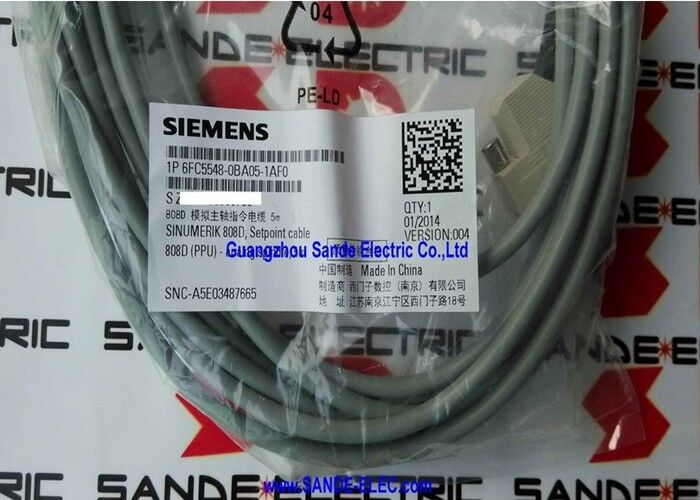

SETPOINT CABLE 6FC5548-0BA05-1AF0 6FC5 548-0BA05-1AF0 6FC5548-OBAO5-1AFO

6FC5548-0BA05-1AF0 | Siemens SINUMERIK 808D İş Mili Ayar Noktası Kablosu — 5m / PPU İnvertöre / Üçüncü Taraf Sürücüye Analog İş Mili Arayüzü

İş Mili Ayar Noktası Kablosu — 808D'yi İş Mili Tahrikine Bağlama

6FC5548-0BA05-1AF0, SINUMERIK 808D CNC sistemi için 5 metrelik iş mili ayar noktası kablosudur; PPU'nun (Panel İşleme Ünitesi) analog iş mili çıkış arayüzünü iş mili tahrik ünitesine bağlayan önceden sonlandırılmış kablodur. Bu kablo, iş mili tahrikine komut veren analog hız referansı ve kontrol sinyallerini taşır, bu da onu her SINUMERIK 808D takım tezgahı kurulumunda iş mili hızı kontrol döngüsünün önemli bir bileşeni haline getirir.

"BA05" kablo tipi tanımı, bunu iş mili bağlantı çeşidi olarak tanımlar; kontrollü eksen konumları için SINAMICS V60 sürücülerine bağlanan besleme ekseni ayar noktası kablosundan (BA00) farklıdır.

Önemli Ürün Bilgileri

Bu Kablo Ne Taşıyor?

İş mili ayar noktası kablosu, SINUMERIK 808D PPU'nun analog iş mili arayüzünü iş mili sürücüsünün analog komut girişine bağlar:

±10V analog hız ayar noktası:CNC PPU, komut verilen iş mili hızıyla orantılı bir ±10V analog voltaj çıkışı sağlar; ileri dönüş için pozitif voltaj, geri dönüş için negatif voltaj. Bu, iş mili dönüştürücüsüne giden birincil hız komut sinyalidir.

Sinyalleri etkinleştirin ve çalıştırın:CNC'den sürücüye giden dijital sinyaller — iş mili etkinleştirme (sürücünün çalışma izinleri), yön komutları (saat yönünde/saat yönünün tersine) ve CNC iş mili durumunu sürücü amplifikatör durumuyla koordine eden diğer kontrol sinyalleri.

Sürücü durumu ve hata sinyalleri:İş mili sürücüsünden PPU'ya dönüş sinyalleri — iş milinin doğru şekilde çalıştığını doğrulamak ve sürücü hatalarında alarmları tetiklemek için CNC'nin izlediği sürücü hazır, sürücü hatası ve hıza ulaşıldı sinyalleri.

Uygulamalar

CNC torna merkezleri (torna tezgahları):İş mili dönüştürücüsü tarafından kontrol edilen ana iş millerine sahip SINUMERIK 808D donanımlı CNC torna tezgahları — ayar noktası kablosu, 808D tornalama PPU'sundan iş mili sürücüsüne hız komutunu sağlar.

CNC freze makineleri:SINUMERIK 808D frezeleme PPU'lu dikey ve yatay frezeleme makineleri, iş mili motorunu bir invertör aracılığıyla kontrol eder.

Takım tezgahı yenilemeleri:Fonksiyonel iş mili sürücülerine sahip mevcut takım tezgahları, SINUMERIK 808D CNC kontrolüne uyarlanıyor - analog iş mili arayüzü ve bu kablo, orijinal iş mili sürücüsünün analog komut girişiyle uyumluluğu koruyor.

CNC makinelerinin eğitimi:SINUMERIK 808D'yi eğitim CNC'si olarak kullanan eğitim ve mesleki eğitim merkezleri - genellikle analog iş mili arayüzünün yeterli olduğu basit tornalama veya frezeleme makineleri.

SSS

S1: SINUMERIK 808D için BA05 iş mili kablosu ile BA00 besleme ekseni kablosu arasındaki fark nedir?

6FC5548-0BA05, PPU'nun analog iş mili arayüzünü analog girişli (±10V hız ayar noktası) bir iş mili sürücüsüne bağlar. 6FC5548-0BA00, PPU'yu servo besleme eksenleri için SINAMICS V60 CPM60.1 kontrollü güç modülüne bağlar. Her ikisi de aynı 808D sistemi için ayar noktası kablolarıdır ancak PPU üzerinde farklı sürücü türlerine ve farklı fiziksel bağlantılara hizmet eder.

S2: 6FC5548-0BA05-1AF0 herhangi bir invertör markasıyla veya yalnızca Siemens ile kullanılabilir mi?

Kablo, evrensel bir endüstri standardı olan standart ±10V analog hız referans girişine sahip tüm invertörler veya sürücüler için tasarlanmıştır. Siemens invertörleri (MICROMASTER, SINAMICS G) ve herhangi bir üreticinin üçüncü taraf invertörlerinin tümü bu giriş standardını kabul eder. Hedef iş mili sürücüsünün ±10V analog girişi kabul ettiğini doğrulayın ve sürücünün kablolama belgelerine bakarak konnektör/terminal uyumluluğunu doğrulayın.

S3: İş mili ayar noktası kablosu ±10V hız referansına ek olarak hangi sinyalleri taşıyor?

Analog ±10V hız referansının ötesinde, iş mili ayar noktası kablosu, dijital etkinleştirme ve yön sinyallerini (PPU'dan sürücüye) ve sürücü hazır, hata durumu ve hıza ulaşılan çıkışları (sürücüden PPU'ya) içeren geri besleme sinyallerini taşır. Kesin sinyal ataması SINUMERIK 808D bağlantı kılavuzunda tanımlanmıştır - sürücünün terminal bloğunda doğru sinyal ataması için her zaman iş mili sürücüsünün arayüz kablolarını 808D belgelerine göre doğrulayın.

S4: SINUMERIK 808D kurulumu için kablo her iki uçta da önceden sonlandırıldı mı?

6FC5548-0BA05'in PPU ucu, 808D PPU'nun iş mili arayüz soketiyle doğrudan eşleşen konnektörle önceden sonlandırılmıştır; doğrudan takılabilir kurulum. İş mili tahrik ucu, sürücünün analog ve dijital I/O terminallerine bağlantı için uygun konnektör veya serbest uçlarla sonlanır. Kurulumdan önce ürün belgelerinden sürücü ucunun sonlandırma formatını doğrulayın.
