6FX5002-2EQ10-1BF0 | Siemens Mutlak Enkoder Sinyal Kablosu — 15m / M23 + 25-Pin Sub-D / MOTION-CONNECT 500/16 İletkenler / UL/CSA
15 m'de Mutlak Enkoder Sinyal Kablosu — Sabit Servo Sürücü Kurulumları

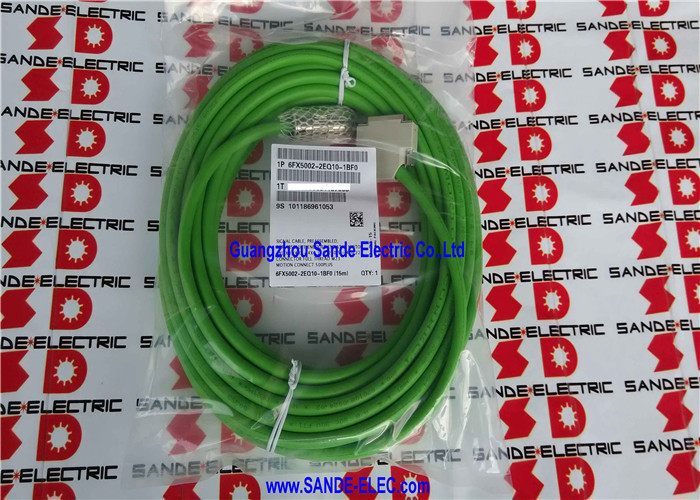

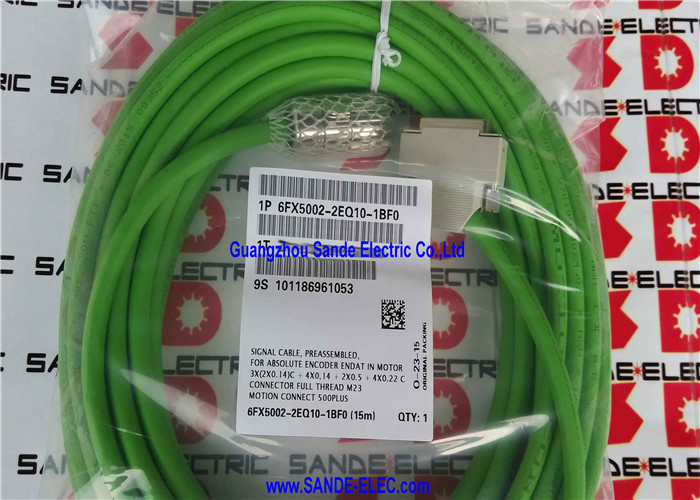

6FX5002-2EQ10-1BF0, Siemens'in MOTION-CONNECT 500 Basic Line'ından 15 metrelik önceden monte edilmiş bir sinyal kablosudur — SIMOTICS servo motorlara entegre mutlak enkoderi SINAMICS sürücüsünün enkoder giriş arayüzüne bağlamak için sabit kurulumlu kablo. 15 m uzunluk, sabit kablo yönlendirmesi yoluyla servo motorun sürücü kabininden yaklaşık 12-15 metre uzağa yerleştirildiği orta mesafeli sürücü kurulumlarına hizmet eder.
MOTION-CONNECT 500 tanımı bunu bir Temel Hat kablosu olarak tanımlar; sürekli kablo yolu hizmeti için değil, statik (sabit) veya ağırlıklı olarak sabit kurulum için tasarlanmıştır. MOTION-CONNECT 500 kabloları, kablo yolunun tekrar tekrar esnemeye maruz kalmadığı servo kurulumları için uygun maliyetli seçimi temsil eder.
Temel Özellikler
| Parametre |
Değer |
| Uzunluk |
15m |
| İletkenler |
3×(2×0,14mm²) C + 4×0,14 + 2×0,5 + 4×0,23 |
| Dış Çap |
9,9 mm |
| Gerilim Değeri |
30V |
| Konektörler |
M23 tam dişli + 25 pinli Sub-D |
| Seri |
MOTION-CONNECT 500 |
| Standart |
UL/CSA, DESINA |
Mutlak Kodlayıcı — Bu Kablo Neye Bağlanır
Motora entegre edilmiş bir mutlak enkoder, tam konum bilgisi sağlar; tek turlu tipler için bir devir içerisindeki şaft açısı, ayrıca çok turlu versiyonlar için toplam dönüş sayısı. Bir referans işaretinden gelen darbeleri sayan artımlı enkoderlerin aksine mutlak enkoder, güç kesintisinden sonra bile konum verilerini korur.
6FX5002-2EQ10 kablosu aşağıdakilere hizmet eder:EnDatarayüz — Siemens'in, SIMOTICS servo motorlara entegre mutlak kodlayıcılar için yüksek hızlı seri kodlayıcı protokolünü benimsediği:
Seri iletişim kanalı (3×2×0,14mm² çift):EnDat protokolü, mutlak konum verilerini diferansiyel sinyal çiftleri üzerinde çift yönlü olarak iletir; sürücü saat darbeleri ve komutları gönderir, enkoder ise konum verileri ve teşhis bilgileriyle yanıt verir.
Yardımcı iletkenler (4×0,14mm²):Enkoder tanımlama, teşhis okuma ve termal izleme için ek sinyaller ve sürücüye özel iletişim hatları.
Besleme iletkenleri (2×0,5mm²):Motorun içindeki kodlayıcı elektroniği için güç kaynağı — kodlayıcı, 0,5 mm² iletkenler yoluyla sağlanan düşük akımda 5 V DC gerektirir.
Yüksek çözünürlüklü hat iletkenleri (4×0,23mm²):Yüksek çözünürlüklü konum izleri için ek sinyal kanalları — seri kanalın temel çözünürlüğünün ötesinde daha hassas açısal çözünürlük sağlar.
Uygulamalar
SMC20 veya yerleşik kodlayıcı arayüzü ile SINAMICS S120:Doğrudan homlama gerektirmeyen eksen çalışması için mutlak enkoder geri beslemeli SINAMICS S120'yi kullanan CNC işleme merkezleri ve endüstriyel servo sürücüler; makinenin başlatılması sırasında referans noktası hareketi gerekmez.
SINUMERIK CNC eksen sürücüleri:Sürücü kabininden motora kadar uzanan 15 m'lik kablonun bulunduğu SINUMERIK kontrollü takım tezgahı eksenleri, makinenin fiziksel düzenine uygundur.
Yüksek hassasiyetli servo konumlandırma:Kapatma yoluyla mutlak konumun korunmasını gerektiren servo eksenler — mutlak kodlayıcı, başlangıç hedef arama dizilerini ortadan kaldırarak üretim çalışma süresini ve makine verimini artırır.
SSS
S1: MOTION-CONNECT 500'ün maksimum kablo yolu geçiş mesafesi nedir ve bunun yerine ne zaman 800PLUS kullanılmalıdır?
MOTION-CONNECT 500 kabloları, 5 metreye kadar kablo yolu geçiş mesafeleri için test edilmiştir. Kablo hattının sürekli hizmette 5 metreden fazla hareket ettiği uygulamalar için MOTION-CONNECT 800PLUS Dynamic Line eşdeğeri (6FX8002-2EQ10) gereklidir. 5 m sınırı dahilindeki statik veya yavaş hareket eden kurulumlar için MOTION-CONNECT 500 hem teknik hem de ticari açıdan uygundur.
S2: CNC servo eksenleri için mutlak kodlayıcı geri beslemesinin artımlı kodlayıcıya göre avantajı nedir?
Mutlak bir kodlayıcı, güç çevrimleri boyunca şaft konumu verilerini korur; SINAMICS sürücüsü, güç açıldığında tam eksen konumunu hemen bilir. Artımlı bir kodlayıcı, gücün kesilmesi durumunda sayımı kaybeder ve eksenin konum kontrollü modda çalışabilmesi için bir referans hedef arama hareketi gerektirir. Mutlak enkoder eksenleri, başlangıç hedefine dönme döngüsünü ortadan kaldırarak makine kurulum süresini azaltır; özellikle üretim başlamadan önce tüm eksenlerin hedef noktasına ulaşması gereken çok eksenli makinelerde değerlidir.
S3: Hangi SINAMICS kodlayıcı arayüz modülü 6FX5002-2EQ10 kablolarına bağlanır?
25 pinli Sub-D konektörü, SINAMICS S120 SMC20 Sensör Modülünün kodlayıcı girişiyle eşleşir. SMC20, EnDat mutlak konum verilerini işler ve bunu SINAMICS sürücü kontrolüne besler. Alternatif olarak bazı SINAMICS S120 Motor Modülleri aynı 25 pinli Sub-D arayüzünü kabul eden entegre bir kodlayıcı girişine sahiptir. Belirli sürücü konfigürasyonu için hangi arayüz modülünün geçerli olduğunu SINAMICS S120 donanım konfigürasyonu belgelerinden onaylayın.
S4: 6FX5002-2EQ10-1BF0 (15m) aynı kurulumda daha kısa bir kablonun yerini alabilir mi?
Ancak daha uzun kablo, minimum bükülme yarıçapı gerekliliklerini ihlal etmeden ve EMC anten döngüsü oluşturan sarmal fazla kablo oluşturmadan yönlendirilebilirse. Çoğu durumda, daha uzun bir kabloyu fazlalık ile yönlendirmek yerine kurulum için doğru kablo uzunluğunu seçmek tercih edilir. 15 m'lik bir kablo zaten takılıysa ve değiştirilmesi gerekiyorsa, sipariş vermeden önce yönlendirmenin hala 15 m uzunluğa uygun olduğunu doğrulayın.
