Kompakt Sürücü Kurulumları için Kısa Süreli Çözümleyici Geri Besleme Kablosu

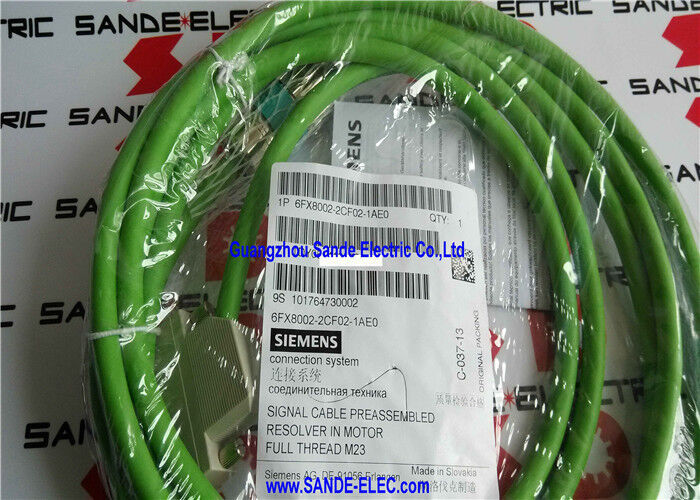

6FX8002-2CF02-1AE0, Siemens'in MOTION-CONNECT 800PLUS önceden monte edilmiş çözümleyici sinyal kablosunun 4 metrelik versiyonudur; servo motorun SINAMICS sürücü kabinine yakın yerleştirildiği sürücü kurulumları için kompakt mesafeli kablo. 4 m uzunluğundaki bu kablo, kabin içi bağlantılara, kısa makine eksenlerine ve motor ile sürücünün yakın mesafede olduğu kompakt işleme merkezlerine hizmet eder.

Kablo, motor ile SINAMICS SMC10 Sensör Modülü veya eşdeğer çözümleyici arayüzü arasındaki çözücü geri besleme devresinin tamamını taşır: sürücüden çözümleyiciye uyarı beslemesi ve çözümleyiciden sürücüye analog sinüs/kosinüs konum sinyalleri.

Temel Özellikler

MOTION-CONNECT 800PLUS Çekilebilir — Kablo Yolu Derecelendirmesine Sahip

4 metrelik kısa uzunluğuna rağmen 6FX8002-2CF02-1AE0, MOTION-CONNECT 800PLUS teknik özelliklerinin tamamını taşır:

Sürekli esneklik yeteneği:Kablo, kablo yolu (çekme zinciri) hizmeti için derecelendirilmiştir; ince damarlı iletkenler, esnek PUR dış kılıf ve burulma dirençli yapı, sürekli bükülme döngüleri boyunca sinyal bütünlüğünü korur.

Geliştirilmiş yağ direnci:800PLUS tanımı, kesme yağlarına ve hidrolik sıvılara standart MOTION-CONNECT 800'ün ötesinde direnç kazandırır; çözümleyici kablo, takım tezgahı sıvılarına maruz kalmanın yaygın olduğu motor yüzeylerinin yakınında dolaşır.

DESINA uyumluluğu:M23 konnektör arayüzü ve RAL renk kodu, DESINA standartlarıyla uyumludur ve ürün nesilleri boyunca SINAMICS sürücü donanımıyla arayüz tutarlılığı sağlar.

Uygulamalar

SINAMICS S120 ve SMC10 — kompakt kurulumlar:Motor-kabin mesafesinin 4 m dahilinde olduğu çözücü konum geri bildirimi için SMC10 Sensör Modülünü kullanan SINAMICS S120 sürücü yapılandırmaları; kompakt işleme merkezlerinde ve tezgaha monte test ekipmanlarında yaygındır.

SINAMICS kabine monte motorlar:Servo motor konumları kontrol kabininin hemen bitişiğindedir; küçük CNC torna merkezlerinde iş mili motorları, kompakt taşlama makinelerinde besleme ekseni sürücüleri ve benzeri kısa süreli kurulumlar.

CNC takım tezgahı devreye alma yedek parçaları:4 m'lik kablo, standart bir devreye alma uzunluğunda kablo görevi görür; daha uzun uzunluğu sipariş etmeden önce gerçek kablo yönlendirmesinin değerlendirilmesi gerektiğinde kullanışlıdır.

SSS

S1: Kısa bir kurulum için neden daha uzun bir model yerine 6FX8002-2CF02-1AE0'ı seçmelisiniz?

Doğru uzunluğun kullanılması kurulumda fazla kablo oluşmasını önler; kablo tepsisine sarılmış veya bağlanmış fazla kablo, minimum bükülme yarıçapı ihlallerine neden olur ve istenmeyen bir anten döngüsü oluşturarak EMC performansını azaltır. 4 metrelik bir rota için 6FX8002-2CF02-1AE0 doğru kablodur. Yalnızca yönlendirme payının eklenmesi: Güzergah gerçekte 3,5 m ise 4 m kablo uygundur; 5 m'ye yaklaşırsa bir sonraki daha uzun uzunluk gerekir.

S2: Çözümleyici kablosu farklı SINAMICS sensör modülü çeşitleri arasında değiştirilebilir mi?

6FX8002-2CF02, SMC10 Sensör Modülü arayüzü için belirtilmiştir. Diğer SINAMICS geri bildirim modülleri (SMC20, SMC30, DRIVE-CLiQ kodlayıcılar) farklı kablo türleri kullanır. Çözümleyici kablosu, kodlayıcı sinyal kablolarıyla değiştirilemez; hem fiziksel konektörler hem de pin atamaları farklıdır. Bu kabloyu seçmeden önce SINAMICS S120 donanım yapılandırma belgelerinden SMC10/çözücü kombinasyonunun geçerli olduğunu doğrulayın.

S3: Kablo uzunluğu SINAMICS sistemlerinde çözücü ölçüm doğruluğunu etkiler mi?

Daha uzun kablolar, çözümleyici uyarma ve sinyal devrelerindeki toplam kapasitansı ve direnç yükünü artırır. Aşırı kablo uzunluğu, SMC10'un ADC girişine ulaşan sinüs/kosinüs sinyal genliğini azaltır. SMC10 belgeleri, belirli çözümleyici türü için maksimum kablo uzunluğunu belirtir; 4 m'lik kablo, herhangi bir standart çözümleyici kablo uzunluğu sınırı dahilindedir ve minimum sinyal yüklemesine katkıda bulunur.

S4: 6FX8002-2CF02-1AE0 için hangi ekranlama sonlandırması gereklidir?

M23 ve Sub-D konnektörleri her iki uçta da koruma sonlandırma sağlar; konektör muhafazaları kablonun genel korumasını motor çerçevesine (M23 ucu) ve SMC10 modülünün şasisine (Sub-D ucu) topraklar. Ayrı bir alan koruması sonlandırmasına gerek yoktur. Modül ucunda doğru ekran toprak bağlantısı için SINAMICS S120 kurulum kılavuzunu izleyin.
