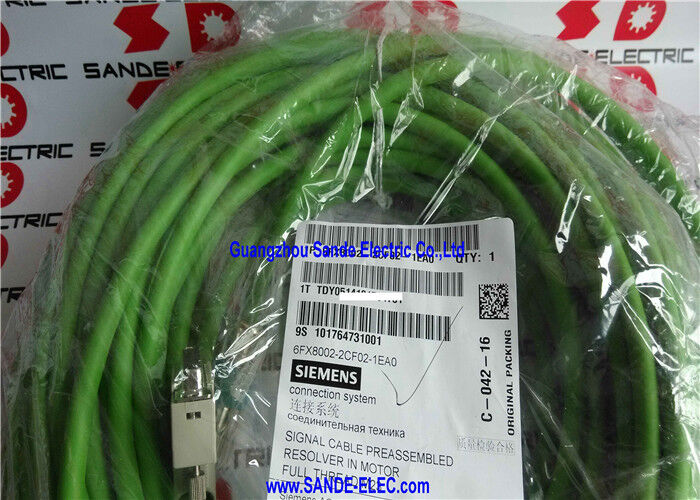

Sinyal kablosu 6FX8002-2CF02-1EA0 6FX8 002-2CF02-1EA0 6FX8OO2-2CFO2-1EAO

6FX8002-2CF02-1EA0∙ Siemens Resolver Sinyal Kablosu 40m / M23 Tam Fil / RAL 6018 Yeşil PUR / SMC10 Sensör Modülü / MOTION-CONNECT 800PLUS

SINAMICS SMC10 için çözücü geri bildirim kablosu 40m

The 6FX8002-2CF02-1EA0 is a 40-metre pre-assembled signal cable connecting the SINAMICS S120 SMC10 Sensor Module to the resolver feedback device in servo motor applications using resolver position sensing. The SMC10 is a SINAMICS S120 module that provides the excitation voltage for the resolver and processes the resolver's sine/cosine output signals back to the drive's position feedback system — this cable is the physical signal link between the SMC10 and the motor resolver.

40 metrelik bir mesafede,6FX8002-2CF02-1EA0, SINAMICS tahrik dolabının motordan önemli bir mesafeye yerleştiği servo eksenli kurulumlara hizmet verir..

Ana Özellikler

MOTION-CONNECT 800PLUS Geliştirilmiş Dinamik Hat

6FX8002'deki "PLUS" işareti, Dynamic Line ailesi içinde geliştirilmiş performansı tanımlar:

Daha yüksek yağ direnci:800PLUS kabloları, makine alet ortamlarının daha yüksek kimyasal maruz kalma gereksinimlerine karşı test edilen standart 800 serisine kıyasla kesme yağlarına ve hidrolik sıvılara karşı daha fazla direnç göstermiştir.

Genişletilmiş kablo hattının geçiş mesafesi:800PLUS kabloları 50 metreye kadar mesafeyi geçen kablo hattı için test edilmektedir.,uzatılmış yolculuk mesafesi yeteneği doğrudan alakalı olabilir.

Başvurular

SINAMICS S120 çözücü eksen sürücüleri:Tüm SINAMICS S120 tesisleri, çözücü konum geri bildirimi için SMC10 Sensör Modülünü kullanır ̇ işleme merkezleri, dönüş merkezleri,ve genel servo sürücüler, burada bir çözücü motor geri bildirim cihazıdır.

Uzak mesafeli CNC eksen sürücüleri:Gantry işleme merkezleri, büyük formatlı freze makineleri ve 40 metrelik kablonun tahrik kabin ve motor arasındaki fiziksel ayrımı barındıran zemin tipi delme fabrikaları.

CNC alet makinelerinin sonradan geliştirilmesi:SINAMICS S120 sürücüleri kullanan yenilenmiş veya yükseltilmiş makine aletleri için yeni veya yeni çözücü geri bildirim kablolarının değiştirilmesi. 40m uzunluğu büyük makine montaj gereksinimlerinin çoğunu kapsar.

Endüstriyel işleme ve otomasyon:SINAMICS S120 tabanlı otomasyon sistemleri, 40m kablo yolu ile yönlendirilmiş sinyal kabloları gerektiren çözücü geri bildirim motorları ile.

Sık Sorulan Sorular

S1: Neden çözücü kablolar çarpık çiftler kullanırken diğer sinyal kabloları kullanmaz?

Çözücü sinyalleri düşük seviye analog voltajlardır. Sinüs ve kosinus sinyalleri, şaft açısına bağlı olarak millivolt ve birkaç volt aralığında olabilir.Her kanal için bükülmüş çift yapısı (3 × 2 × 0).14mm2) diferansiyel sinyal iletimini sağlar. Çiftin bir telinde indüklenen gürültü her iki telde de eşit şekilde etki eder ve SMC10'daki diferansiyel alıcı bu ortak mod gürültüsünü çıkarır.Sadece gerçek sinyali bırakıyor.Bu ortak mod reddedilme, elektrikli gürültülü CNC sürücü ortamında 40 metre üzerinde güvenilir çözücü geri bildirim için gereklidir.

S2: 40m yeterli değilse 6FX8002-2CF02-1EA0 uzatılabilir mi?

An extension cable (6FX8002-2CF04 series) is available for extending the base 6FX8002-2CF02 cable — specifically designed for this purpose with compatible connectors and matching electrical characteristics- Analog çözücü sinyallerini bozan impedans kesintileri ve gürültü giriş noktaları getirir.Daha uzun bir toplam sürüş gerekirse, tasarım sınırı olarak SMC10 spesifikasyonunun maksimum kablo uzunluğunu kullanın.

S3: Neden bir çözücü kablosunun değerlendirme voltajı 30V?

30V, çözücü kablosundaki sinyal ileticilerinin çalışma voltajıdır. çözücü devresindeki uyarılma ve sinyal voltajları bu seviyenin çok altında düşük voltajlı analog sinyallerdir.30V derecelendirme kablonun yalıtım herhangi geçici dahil olmak üzere SINAMICS SMC10 çözücü devre gerilim seviyeleri için nitelikli olduğunu onaylarBu bir şebeke voltaj kablosu değil. 30V değerlendirmesi ölçüm devresinin sinyal seviyelerini yansıtır.

S4: 6FX8002-2CF02-1EA0 için DESINA işareti ne anlama gelir?

DESINA (Decentralized Installation for Automation) Siemens tarafından yönetilen, bağlantı tiplerini, renk kodlarını, kablo yapısını,Servo tahrik kabloları için arayüz pin atamalarıDESINA işareti, 6FX8002-2CF02-1EA0'nun çözücü kablolar için RAL 6018 yeşil rengi ve M23 tam iplik bağlantı arayüzü dahil olmak üzere bu standartlara uygun olduğunu doğruluyor.DESINA uyumluluğu tutarlı, SINAMICS sürücü nesillerinde birbirini değiştirebilir kablo tanımlama ve bağlantı arayüzleri.
