6FX8002-5DA11-1DA0 | Siemens MOTION-CONNECT 800 Güç Kablosu — 30m / 4×2,5mm²+2×1,5mm² / Dinamik / SINAMICS Frenli Servo Motor

SINAMICS Kurulumları için 30m Dinamik Hat Güç Kablosu

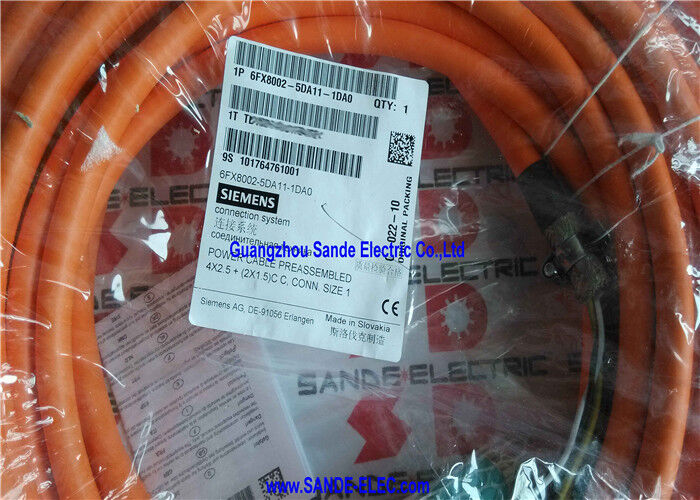

6FX8002-5DA11-1DA0, Siemens'in MOTION-CONNECT 800 Dynamic Line'ından 30 metrelik önceden monte edilmiş bir güç kablosudur; SINAMICS servo sürücüler için dört motor güç iletkenini ve iki fren iletkenini tek bir yüksek esnek kablo düzeneğinde birleştirir. Dynamic Line spesifikasyonu bu kabloyu sürekli kablo yolu (sürükleme zinciri) hizmeti için derecelendirir: yapı, bir takım tezgahının çalışma ömrü boyunca kablo taşıyıcılarında meydana gelen ve Basic Line kablosunun giderek yorulup arızalanacağı tekrarlanan bükme döngülerine dayanıklıdır.

30 m'de 6FX8002-5DA11-1DA0, uzun hareket eksenli işleme merkezleri, portal tipi makineler ve sürücü kabinlerinin motor konumlarından önemli mesafelere yerleştirildiği endüstriyel otomasyon ekipmanları gibi büyük servo eksen kurulumlarına uygundur.

Temel Özellikler

Birleşik Güç ve Fren — Tek Kablo, İki Fonksiyon

Motor gücü (4×2,5mm²):Üç fazlı iletkenler (U, V, W) ve koruyucu topraklama (PE), motorun üç fazlı değişken frekanslı sürücü akımını sağlar. 2,5 mm²'lik kesit, orta sınıf güç sınıfındaki SIMOTICS servo motorların (CNC takım tezgahı ve endüstriyel otomasyon uygulamalarına hakim eksen sürücüleri) mevcut kapasitesiyle uyumludur.

Fren beslemesi (2×1,5mm²):Motorun entegre elektromanyetik tutma freni için DC beslemesi. 30 m kablo uzunluğunda, 1,5 mm² kesit, fren devresindeki voltaj düşüşünü kabul edilebilir bir seviyeye sınırlar; böylece tam 24V fren serbest bırakma voltajının motor fren bobinine ulaşmasını sağlar. 30 m'lik bir mesafe boyunca daha küçük kesitli fren iletkenlerinin kullanılması, aşırı voltaj düşüşüne ve güvenilmez fren bırakmaya neden olur.

Tek kablo montajı avantajı:Frenli her motor için iki ayrı kablonun (bir güç kablosu ve bir fren kablosu) bir kablo yolu üzerinden yönlendirilmesi, kablo yolu dolgusunu ve motor konnektör girişlerinin sayısını iki katına çıkarır. 6FX8002-5DA11-1DA0'ın birleşik tasarımı, kablo yolu tasarımını ve motor bağlantı kutusu konfigürasyonunu basitleştirerek her ikisini de yarıya indirir.

Uygulamalar

CNC işleme merkezleri:Dikey ve yatay işleme merkezleri için servo eksenli güç kabloları — sürücü kabini ile motor arasında 30 m'lik kablo geçişleriyle kablo yolu yönlendirmesi gerektiren eksenler.

Portal işleme sistemleri:Servo motor konumlarının merkezi konumdaki sürücü kabininden uzak mesafede olduğu büyük portal frezeleme ve delme makineleri.

Endüstriyel otomasyon:SINAMICS kontrollü servo konumlandırma sistemleri, transfer makineleri ve uzun hareket mesafeli kablo yolu yönlendirilmiş eksenlere sahip hassas otomasyon ekipmanları.

Taşıma ve lojistik:Otomatik depolama ve alma, depo otomasyonu ve SINAMICS servo sürücüleri ve 30m güç kablosu gereksinimleriyle yüksek raflı lojistik ekipmanları.

SSS

S1: Kablo hattı uygulamaları için MOTION-CONNECT 800'ü MOTION-CONNECT 500'den ayıran nedir?

MOTION-CONNECT 800, tanımlanmış esnek çevrim ömrüyle sürekli kablo yolu hizmeti için derecelendirilmiştir. MOTION-CONNECT 500 (Temel Seri) statik veya yavaş hareket eden uygulamalar içindir; yalnızca ara sıra yeniden konumlandırma. Sürekli hareket eden bir kablo hattında yalnızca MOTION-CONNECT 800 Dynamic Line kabloları kullanılmalıdır. Bir kablo hattında 500 serisi kablonun kullanılması iletkenin erken yorulmasına ve arızalanmasına neden olur.

S2: 6FX8002-5DA11-1DA0 için hangi kablo yolu parametreleri doğrulanmalıdır?

Kablo yolunun iç bükülme yarıçapı, kablonun minimum dinamik bükülme yarıçapını (yaklaşık 12,9 mm dış çapın yaklaşık 7,5 katı (yaklaşık 97 mm)) karşılamalı veya aşmalıdır. Hat genişliği, kablolar arasında gereken ayrımla birlikte kablonun 12,9 mm çapına uygun olmalıdır. Siemens'in MOTION-CONNECT 800 teknik verilerinden kesin değerleri doğrulayın. Minimum bükülme yarıçapının aşılması, iletken yorgunluğunun artmasına neden olur.

S3: 6FX8002-5DA11-1DA0 statik (sabit) kurulumlarda kullanılabilir mi?

Evet — Dinamik Hat kablosu her zaman statik kurulumun gereksinimlerini karşılar. Bunun tersi doğru değil. Statik uygulamalar için hem 500 serisi hem de 800 serisi kabul edilebilir; kablo yolu için yalnızca 800 serisi (Dinamik Hat) kablolar kullanılmalıdır.

S4: 6FX8002-5DA11-1DA0 hangi SINAMICS motor modülleriyle uyumludur?

6FX8002-5DA11 kablo tipi, SIMOTICS servo motorlarını (1FT7, 1FK7 ve ilgili seriler) M40 DESINA güç konektörüyle (boyut 1/1,5) SINAMICS S120 motor modüllerine bağlar. Belirli sürücü sistemi için SINAMICS S120 donanım yapılandırma belgelerinden spesifik konnektör boyutunu ve motor modülü kombinasyonunu doğrulayın. Kablonun 2,5mm² iletkenleri, bu konnektör boyutunun belirtildiği motor akım sınıfına uygundur.
