Elektrik Kablosu 6FX8002-5DA11-1EA0 6FX8 002-5DA11-1EA0 6FX8OO2-5DA11-1EAO

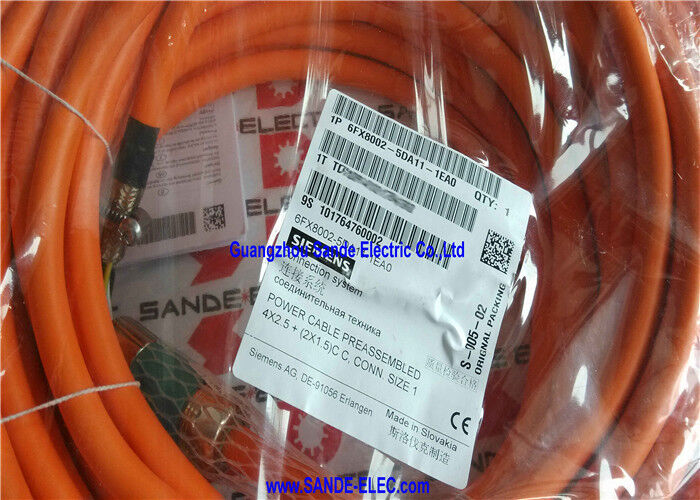

6FX8002-5DA11-1EA0. Siemens MOTION-CONNECT 800 Güç Kablosu. 40m / 4×2.5mm2 + 2×1.5mm2 / Dinamik / SINAMICS Servo Motor.

MOTION-CONNECT 800 Dinamik Hattı Sürekli Hareket için Yapılmış

6FX8002-5DA11-1EA0, Siemens'in MOTION-CONNECT 800 serisine aittir."800" işareti bu kabloyu MOTION-CONNECT 500 (Basic Line) kablosunun üzerine yerleştirir., statik veya yavaş hareketli uygulamalar için), kablonun hizmet ömrü boyunca milyonlarca büküm döngüsüne dayandığı uygulamalar için özel olarak tasarlanmıştır.

40 metrelik bir mesafede, the 6FX8002-5DA11-1EA0 is one of the longer standard lengths in this cable family — serving the large-scale servo installations that require both cable track flexibility and extended reach from drive cabinet to motor.

Ana Özellikler

Bu uzunluk gerekli olduğunda 40m

40 metrelik bir servomotor kablosu standart bir kurulum değildir. Özel mühendislik durumlarına hizmet eder:

Büyük alet makine eksenleri:Gantry işleme merkezleri, büyük 5 eksenli işleme merkezleri ve sürücü dolabının makine eksen motorundan uzak yerleştirildiği zemin tipi makineler,ve kablo rayı tam makine yatağı geçiyor.

Uzun yol sistemleri:Yatay işleme merkezi masaları veya 10 ̇ 15 metreden fazla mesafeye sahip palet nakliyatları, her bir ucundaki statik kablo bölümlerine eklenerek tüm mesafeyi kapsayan kablo izleri gerektirir.

Uzaktan kumandalı kabine kurulumları:İnşaat düzenlemeleri, ısı yönetimi veya operasyonel gereksinimler olduğunda, SINAMICS tahrik dolabını makinenin 25~35 metre uzaklığında bulun.Kablolu yol ve kabine-makine segmentleri toplam 40 metrelik kablo uzunluğu gerektiriyor..

Üretim hattı servo eksenleri:Servo tahrikli transfer sistemleri, konumlandırma ekseni ile otomatik üretim hatları,Ya da servo motor pozisyonlarının uzun bir üretim hattına yayıldığı indeksleme ekipmanı ̇ bir ucundaki tahrik dolabı, hattın boyunca dağıtılan bireysel motor pozisyonları.

Başvurular

SINAMICS S120 Servo Sürücü Kurulumları:Tüm SINAMICS S120 motor modülü ve SIMOTICS S ve SIMOTICS M servomotörlerini çalıştıran kitap büyüklüğündeki tahrik ünitesi yapılandırmaları, uygulamanın kablo hattı yönlendirmesi ve uzattığı kablo sürüşleri gerektirdiği durumlarda.

CNC alet makinelerinin servo eksenleri:İşleme merkezleri, dönüş merkezleri, büyük öğütme makineleri ve SINAMICS sürücüleri kullanan çok eksenli CNC ekipmanları, kablo raylı motor güç kabloları ile.

Endüstriyel otomasyon konumlandırması:SINAMICS tabanlı port sistemleri, doğrusal transfer makineleri ve uzun yolculuk eksenleri ve kablo hattı kablo yönetimi ile hassas konumlandırma ekipmanları.

İşleme ve lojistik otomasyonu:Servo tahrikli depolama ve alım sistemleri, otomatik yönlendirilmiş araç şarj istasyonları ve uzun kablo mesafelerinde SINAMICS servo tahrikleri ile sıralama sistemleri.

Sık Sorulan Sorular

S1: 6FX8002-5DA11-1EA0'nun seçimini hangi kablo yolu (kapatma zinciri) parametreleri yönetir?

Kablo hattının minimum bükme yarıçapı ve kablonun nominal dinamik bükme yarıçapı uyumlu olmalıdır ¢ kablo hattının bükme yarıçapı kablonun minimum dinamik özelliklerini karşılamalı veya aşmalıdır.12'de..9 mm dış çap, 6FX8002 serisi için minimum dinamik bükme yarıçapı yaklaşık 7,5 x dış çapı (yaklaşık 97 mm).Siemens'in MOTION-CONNECT kablosunun teknik verilerinden kesin özellikleri doğrula, ve kablo hattının bükme yarıçapının bu değeri aştığını kontrol edin.

S2: 6FX8002-5DA11-1EA0'daki fren iletkenleri neden 1.0mm2 yerine 1.5mm2'dir?

6FX8002 (MOTION-CONNECT 800) serisi, bazı önceki serilerde kullanılan 1.0mm2 yerine 1.5mm2 fren ileticileri kullanır. The larger cross-section reduces the DC resistance of the brake circuit across the 40m cable run — keeping the voltage drop across the cable to a manageable level so that the full 24V supply reaches the motor brake coil without excessive voltage loss40m'de, 1.0mm2 iletkenler, 1.5mm2 iletkenlere göre önemli ölçüde daha yüksek bir voltaj düşüşü getirecektir.

S3: Kablo hattı hizmetindeki 6FX8002 Dinamik Hat kabloları için nominal esneklik döngüsü sayısı nedir?

Siemens MOTION-CONNECT 800 Dynamic Line kabloları sürekli esneklik döngüsü hizmetleri için test edilir ve değerlendirilir.ve ortam sıcaklığıBu parametreler Siemens'in kablo hattı hesaplama kılavuzlarında ve MOTION-CONNECT teknik belgelerinde tanımlanmıştır.Flex döngüsü derecesi kabloyu kablo rayı kurulumları için tasarlanmış bir bileşen olduğunu doğruluyor, sadece ölçülebilir dayanıklılık verisi olmadan "ağır" olarak tanımlanamaz.

S4: 6FX8002-5DA11-1EA0 dış mekan veya yıkama uygulamaları için uygun mu?

6FX8002 dış kabuğu ve iletken yalıtım malzemeleri, standart makine aletleri ve fabrika otomasyon ortamlarında kapalı endüstriyel kullanım için sınıflandırılmıştır.Makine yıkama içeren uygulamalar için, kesme sıvısı daldırılması veya doğrudan dış mekan maruz kalması, Siemens'in teknik belgelerinden standart 6FX8002 dış mantol malzemesinin gerekli kimyasal direnci sağladığını doğrulayabilir,veya belirli bir kimyasal dirençli varyantın gerekli olup olmadığı.
