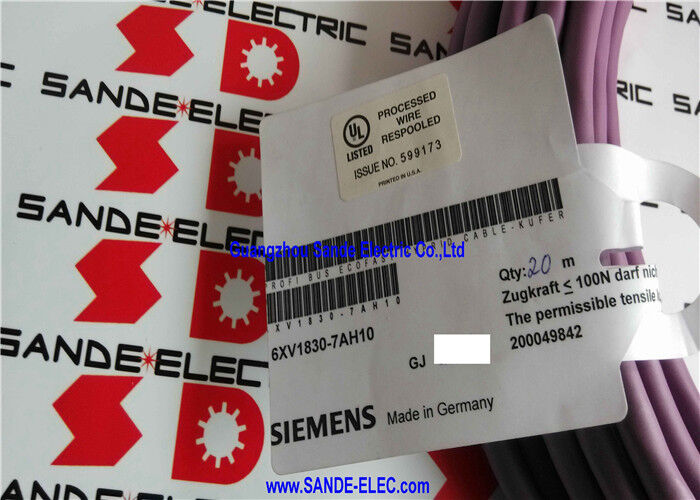

SIMATIC NET,PROFIBUS ECOFAST HYBRİD KABLE, 6XV1830-7AH10 6XV1 830-7AH10 6XV183O-7AH1O

Siemens 6XV1830-7AH10 | PROFIBUS ECOFAST Hibrit Çekme Kablosu — 6 Telli / 4×1,5mm² + 2×0,64mm / Halojensiz / Metre Başına Satılır

Güç ve Veri için Tek Kablo — ECOFAST Hibrit Tasarım

6XV1830-7AH10, Siemens'in PROFIBUS ECOFAST hibrit çekme kablosudur; hem PROFIBUS DP fieldbus veri bağlantısını hem de bağlı saha cihazlarının güç kaynağını aynı anda taşıyan tek bir kablodur. Bu "hibrit" tasarım, ECOFAST konseptinin tanımlayıcı özelliğidir: kontrol kabininden her saha cihazına ayrı güç kabloları ve PROFIBUS kabloları döşemek yerine, tek bir ECOFAST hibrit kablo her iki işlevi de yerine getirir.

Kablo yapısı bu ikili rolü yansıtıyor. Dört adet 1,5 mm² bakır iletken, güç kaynağı akımını saha cihazlarına taşır; daha büyük kesit, cihaz gücü için gereken akım kapasitesini yönetir. İki adet 0,64 mm'lik iletken, üst üste bindirilmiş alüminyum folyo ve dışta kalay kaplı bakır örgülü ekran ile ayrı ayrı ekranlanmış PROFIBUS DP diferansiyel veri çiftini taşır. PROFIBUS çifti koruması, veri sinyalini aynı dış kılıf içindeki güç iletkenlerinden yalıtır.

Sondaki tip tanımı, bu kablonun dinamik kurulum (kablo çekme zincirleri, hareketli makine kolları ve kablonun çalışma sırasında tekrar tekrar esnediği uygulamalar) için tasarlandığını doğrular. Standart PROFIBUS kabloları yalnızca sabit kurulum için derecelendirilmiştir; Çekilir kablonun esnek yapısı ve halat geometrisi, yorulma hatası olmaksızın hareketli kurulumların mekanik bükülme döngülerini tolere eder.

Temel Özellikler

Sipariş ve Kurulum Notları

6XV1830-7AH10, teslimat başına minimum 20 metrelik sipariş miktarı ile metre cinsinden satılmaktadır. Teslimat başına maksimum sürekli uzunluk 1000 metredir. Gerçek kurulu kablo uzunluğunu artı yönlendirme payını sipariş edin — kablo, standart bir PROFIBUS kurulumunda çalışmanın ortasında eklenemez.

Mor dış kılıf PROFIBUS renk geleneğini takip ederek PROFIBUS kablolarını kablo kanalındaki diğer endüstriyel kablo türlerinden ayırır. 11 mm dış çapta, kurulumdan önce kablo çekme zincirinin minimum bükülme yarıçapının ve dolgu oranının bu kablo spesifikasyonuna uygun olduğunu doğrulayın.

SSS

S1: ECOFAST sistemi nedir ve neden hibrit kablo kullanıyor?

ECOFAST (Enerji ve İletişim Saha Kurulum Sistemi), standartlaştırılmış hızlı bağlantı konnektörleri kullanarak gücü ve PROFIBUS DP iletişimini tek bir kablo altyapısında saha cihazlarına dağıtmaya yönelik Siemens konseptidir. Hibrit kablo, her iki işlevi de tek bir kılıfta taşıyarak, her cihaza ayrı güç ve PROFIBUS kabloları bağlamaya kıyasla kablo sayısını, kanal dolumunu ve kurulum süresini azaltır.

S2: 6XV1830-7AH10, güç iletkenleri bağlanmadan standart bir PROFIBUS kablosu olarak kullanılabilir mi?

Evet. PROFIBUS veri çifti (2 × 0,64 mm, blendajlı), güç iletkenlerinin kullanılıp kullanılmadığına bakılmaksızın standart bir PROFIBUS DP kablosu olarak işlev görür. Kurulum yalnızca fieldbus veri bağlantısını gerektiriyorsa, güç iletkenleri her iki uçta da bağlantısız bırakılabilir. Diğer iletkenlerle teması önlemek için kullanılmayan güç iletkenlerini her iki kablo ucunda uygun şekilde sonlandırın.

S3: Bu kablodaki PROFIBUS için kablo segmenti başına maksimum kurulum uzunluğu nedir?

PROFIBUS DP segment uzunluğu yalnızca kablo tipine değil, baud hızına ve kablo özelliklerine de bağlıdır. 12 Mbps'de (maksimum PROFIBUS DP hızı), maksimum segment uzunluğu 100 m'dir. 1,5 Mbps'de maksimum 200 m'ye kadar uzanır ve daha düşük baud hızlarında daha uzak mesafelere ulaşmak mümkündür. 6XV1830-7AH10 kablo tipi için PROFIBUS DP segment uzunluğu tablosuna göre kurulumda kullanılan spesifik baud hızını doğrulayın.

S4: 6XV1830-7AH10, bir kablo çekme zincirine (örn. Igus) kurulum için uygun mudur?

Evet — "Çekilen kablo" tanımı, bu kablonun özellikle çekme zinciri ve hareketli kablo uygulamaları için tasarlandığını belirtir. İç iletken bükümü ve dış kılıf malzemesi, çekilen kablo uygulamalarında gerekli olan bükülme döngüsü yorulma direncine göre seçilir. Kablo zinciri üreticisinin minimum bükülme yarıçapı gereksinimini, kablonun nominal minimum bükülme yarıçapına göre doğrulayın.

S5: Saha cihazı ucunda 6XV1830-7AH10 ile hangi konektörler kullanılıyor?

ECOFAST sistemi, saha cihazı ucunda standartlaştırılmış dairesel hızlı bağlantı konnektörlerini kullanır. Siemens'in ECOFAST konnektör serisi, ECOFAST uyumlu saha cihazları ve I/O modülleriyle eşleşir. Konektör, tek bir bağlantıda hem güç iletkenlerini hem de PROFIBUS veri çifti sonlandırmasını barındırır. Konektörleri saha cihazı bağlantı tipine (erkek veya dişi, panel veya kablo) göre ayrı ayrı sipariş edin.
