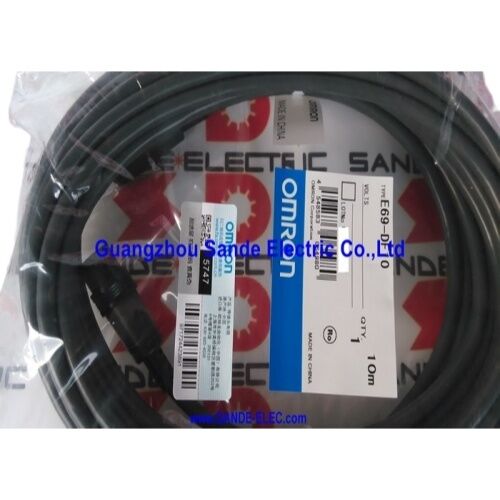

OMRON E69-DF10 Kodlayıcı Uzatma Kablosu

E69 Serisi | 10m Uzunluk | E6C2-A / E6C3-A / E6CP / E6F Kodlayıcılar için | 12 VDC

Kodlayıcı ve Denetleyici Arasındaki Boşluğu Kapatma

Makine yerleşimleri her zaman işbirliği yapmaz. Bir OMRON kodlayıcı, kontrolör kabininden, kodlayıcının standart önceden kablolu kablosunun erişebileceğinden daha uzakta bulunan bir mil, iş mili veya silindir üzerine monte edildiğinde, E69-DF10 uzatma kablosu mühendislik yanıtıdır. Sinyal bütünlüğünü korurken sinyal yolunu 10 metre uzatır; ekleme yok, doğaçlama kablo uzatmaları yok, konnektör uyumluluğu hakkında tahmine gerek yok.

E69-DF10, OMRON'un E69 aksesuar serisine aittir ve özellikle E6C2-A, E6C3-A, E6CP ve E6F mutlak döner enkoder aileleriyle birlikte çalışmak üzere tasarlanmıştır. Her iki uç, bir tarafta kodlayıcının çıkış konektörüyle, diğer tarafta sonraki kablo segmenti veya kontrolör girişiyle doğrudan eşleşen uyumlu konnektörlerle sonlandırılır ve bu da size OMRON'un belgelenmiş sistem mimarisine uyan temiz bir tak ve çalıştır uzantısı sağlar.

Bir Bakışta Teknik Özellikler

E69-DF Serisi — Uzunluk Seçeneklerinizi Bilin

E69-DF serisi, farklı kurulum senaryoları için üç standart uzunluğu kapsar. E69-DF5 (5 m), kompakt makine hücrelerinde orta mesafelere uygundur. E69-DF10 (bu ürün), kodlayıcı ve kontrol kabininin bir makine çerçevesi, bir kablo kanalı veya bir güvenlik muhafazasıyla ayrıldığı standart CNC makine ve otomasyon hattı konfigürasyonlarının çoğunu yönetir. E69-DF20 ve E69-DF30, büyük üretim hatlarında veya çok bölmeli sistemlerde daha uzun çalışmalar için mevcuttur.

Kurulumdan önce doğru uzunluğun seçilmesi, fazla kabloyu elektriksel gürültü kaynaklarının yakınında sıkı bir demet halinde sarma eğilimini ortadan kaldırır; bu, endüktif bağlantı yoluyla kodlayıcı sinyalinde parazite neden olabilecek bir uygulamadır. Gerçek kablo yoluna uygun uzunluğu kullanın.

Uyumlu Kodlayıcı Aileleri — Neler Bağlanır?

E69-DF10, dört OMRON döner kodlayıcı serisiyle kullanım için test edilmiş ve belgelenmiştir:

E6C2-A serisi— 50 mm gövde çapı sınıfındaki mutlak döner enkoderler, 8 mm şaftlı versiyonlarda mevcuttur. Takım tezgahlarında ve paketleme hatlarında konum izleme, kam kontrolörleri ve açı izleme uygulamalarında yaygın olarak kullanılır.

E6C3-A serisi— 50 mm çapında muhafaza ve 8 mm masif şafta sahip, IP65 dereceli, sızdırmaz yataklara sahip sağlam mutlak enkoderler. Enkoder gövdesinin olumsuz koşullarla karşılaştığı kesme sıvısı veya yıkama ortamlarına yakın uygulamalarda yaygındır.

E6CP serisi— OMRON'un H8PS kam konumlayıcıyla kullanılmak üzere özel olarak tasarlanmış varyantlar dahil, 50 mm muhafazalı genel amaçlı mutlak enkoderler. Bu kodlayıcılar Gray kodunun çıktısını verir ve çok bitli paralel çıkış sinyallerini doğru bir şekilde ileten bir kablo gerektirir; E69-DF10 da bunu yapar.

E6F serisi— Daha yüksek radyal ve eksenel şaft yük kapasitesi gerektiren uygulamalarda kullanılan, 50 mm gövdeli ve 10 mm katı şaftlı sağlam mutlak enkoderler. Hem artımlı hem de mutlak çıkış çeşitleri mevcuttur.

Neden Sadece Mevcut Kabloyu Eklemiyorsunuz?

Bu soru, bakım sırasında düzenli olarak gündeme geliyor; özellikle de standart kodlayıcı kablosu, çalışma süresi boyunca bir yerde fiziksel hasar aldığında. Cevap sinyal kalitesi ve uzun vadeli güvenilirlikle ilgilidir.

OMRON'un E6C3-A, E6CP ve E6F mutlak kodlayıcıları, konumsal verileri aynı anda birden fazla sinyal iletkeni üzerinden Gray kodunda üretir. Herhangi bir ekleme noktası iletkenler arasında direnç asimetrisine neden olur, kapasitans ekler ve nem için potansiyel bir giriş noktası oluşturur. Kodlayıcının vardiya başına milyonlarca kez geçiş yaptığı yüksek döngülü bir makinede, kötü yapılmış bir eklemede sinyal yükselme/düşme süresindeki marjinal bir artış bile sonunda Gray kod okuma hatalarına neden olabilir; bu, mutlak bir kodlayıcıda kontrol cihazının anında bir alarm oluşturmadan sessizce yanlış bir konumu okuduğu anlamına gelir.

E69-DF10, orijinal kablo hattının eşleşen empedansını ve ekranlama sürekliliğini korur. Bu, bugün çalışan bir onarım ile önümüzdeki birkaç yıl boyunca güvenilir şekilde çalışacak bir onarım arasındaki farktır.

Kurulumda Dikkat Edilmesi Gerekenler

Kabloyu çalıştırmadan önce kontrol etmeye değer birkaç şey:

Güç iletkenlerinden uzak tutun.E69-DF10'u motor güç kablolarından, invertör çıkış hatlarından ve solenoid kablolarından ayrı bir kanala yönlendirin. Yolların kesişmesi gerekiyorsa paralel koşmak yerine 90° açıyla geçin.

Kablo bağlarını düzenli aralıklarla kullanın.Desteklenmeyen 10 m'lik bir kablo, sonunda kendi ağırlığından ve makine titreşiminden dolayı konektör gövdelerinde yorulacaktır. Hareketli kablo yollarında her 0,5-1 m'de bir, kurulumda sürekli esnek döngüler görülüyorsa daha sık destekleyin.

Nominal bükülme yarıçapını aşmayın.Sıkı kıvrımlar, korumayı sıkıştırır ve özellikle düşük sıcaklıktaki ortamlarda zamanla iletken yalıtımını çatlatabilir. Her iki konnektör ucunda da cömert bir bükülme yarıçapı bırakın.

Her iki uçtaki konnektör mandalını kontrol edin.Kodlayıcı tarafındaki konnektör mekanik bir mandalla birleşir. Tam olarak oturmayan bir konnektör, kablo test cihazı olmadan izlenmesi çok zor olan aralıklı düşme hataları üretecektir.

Sıkça Sorulan Sorular

S1: E69-DF10, E6B2 veya E6C2-C serisi gibi OMRON artımlı enkoderlerle kullanılabilir mi?

E69-DF10, E6C2-A, E6C3-A, E6CP ve E6F mutlak enkoder serileri için özel olarak belgelenmiştir. Artımlı enkoder aileleri (E6B2-C, E6C2-C, E6C3-C) farklı konnektör tipleri ve kablo konfigürasyonları kullanır ve E69-DF serisiyle uyumlu değildir. Artımlı kodlayıcı çeşitleriyle çalışırken doğru uzatma kablosu modeli için OMRON'un E69 aksesuar uyumluluk tablosunu kontrol edin.

S2: 20 metrelik bir mesafe elde etmek için iki E69-DF10 kablosunu zincirleme bağlamak mümkün müdür?

Her konnektör bağlantısı sinyal yoluna ilave direnç ve kapasitans sağladığından, OMRON uzatma kablolarının zincirleme bağlanmasını resmi olarak önermez. 20 metrelik bir koşu için bunun yerine amaca yönelik olarak tasarlanmış E69-DF20'yi kullanın. 20 m seçeneği mevcut değilse uzatılan belirli kodlayıcı modeli için izin verilen maksimum kablo uzunluğu için OMRON belgelerine bakın ve devam etmeden önce sinyal bütünlüğünü dikkatle değerlendirin.

S3: E69-DF10 kodlayıcının çözünürlüğünü veya doğruluğunu etkiler mi?

Hayır. Uzatma kablosu pasif bir ara bağlantıdır; kodlayıcının çıkış sinyallerini değişiklik yapılmadan taşır. Çözünürlük, doğruluk ve çıktı kodu (Gri kod), kodlayıcının kendisi için tam olarak belirtildiği şekilde kalır. Bununla birlikte, kablonun parazitin yüksek olduğu bir ortamdan geçmesi ve güç iletkenlerinin yanından yanlış şekilde yönlendirilmesi durumunda, gürültü alımı sinyal hatalarına neden olabilir. Doğru kablo yönlendirmesi ve ekranlama bütünlüğü, kodlayıcının nominal performansının kontrol cihazı tarafında korunup korunmadığını belirleyen pratik faktörlerdir.

S4: E69-DF10'un voltaj değeri nedir ve 24 VDC ile çalışan kodlayıcılarla çalışır mı?

E69-DF10, uyumlu E6CP ve E6F kodlayıcı ailelerinin besleme voltajıyla eşleşen 12 VDC değerindedir. Bu kabloyu farklı bir voltajla beslenen herhangi bir kodlayıcıyla kullanmadan önce, hem kodlayıcının hem de kablonun nominal voltajını özel kurulumunuza göre doğrulayın. Bu ailedeki OMRON kodlayıcılar, belirli modele bağlı olarak genellikle 12–24 VDC besleme aralıklarında çalışır; kablo değerinin kodlayıcınızın beslemesiyle eşleştiğinden emin olun.

S5: E69-DF10 ile E69 serisindeki benzer OMRON kablo aksesuarları arasındaki fark nedir?

E69-DF serisinin (DF2, DF5, DF10, DF20, DF30) tamamı mutlak enkoder ailelerine (E6C2-A, E6C3-A, E6CP, E6F) yönelik uzatma kablolarıdır ve yalnızca uzunlukları farklıdır. Diğer E69 aksesuarları farklı işlevlere sahiptir: kaplinler (E69-C serisi) enkoder milini bir makine miline bağlar; flanşlar (E69-F serisi) adaptör montaj yüzeyleri sağlar; Servo montaj braketleri (E69-M serisi) enkoderleri servo motorun uç yüzlerine uyarlar. DF son eki, E69 aksesuar kataloğundaki uzatma kablosu işlevini özellikle tanımlar.
