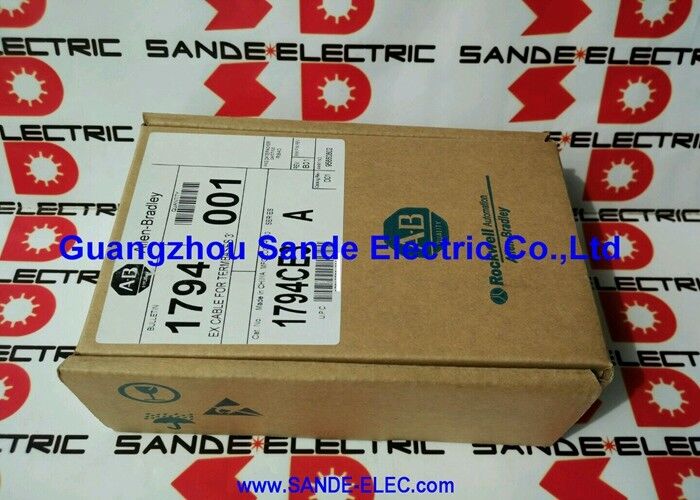

Orijinal Allen Bradley 1794-CE3 1794CE3 Flex uzatma kablosu 1794-CE3 1794CE3

1794-MS3 | FLEX I/O 1794 Korumalı Veri Yolu Uzatma Kablosu — 3 Feet / IP20 / FlexLogix Uyumlu / Esnek Yapı

FLEX I/O Veriyolu Uzantısı — Dağıtılmış I/O için Fiziksel Esneklik

1794-CE3, 1794 FLEX I/O sistemi için 3 metrelik blendajlı veri yolu uzatma kablosudur; FLEX I/O adaptörleri, terminal tabanları ve FlexLogix kontrol cihazları arasında 1794 I/O arka panel iletişim veriyolunu taşıyan esnek, blendajlı bir kablodur.

1794 FLEX I/O platformu, merkezi bir panel yerine sensörlere ve aktüatörlere yakın olarak doğrudan makineye veya proses ekipmanına monte edilmek üzere tasarlanmış modüler, dağıtılmış bir I/O sistemidir. 1794-CE3 kablosu, bu dağıtılmış kurulum konseptinin gerektirdiği FLEX I/O bileşenleri arasındaki fiziksel ayrımı sağlar; I/O modüllerini paneldeki boşluklara, DIN ray bölümleri arasına veya FLEX I/O kurulumunu oluşturan adaptör ve terminal taban grupları arasına bağlar.

Temel Özellikler

Korumalı ve Esnek — Endüstriyel Veri Yolu Uzantısı için Doğru Özellikler

Korumalı yapı:1794 G/Ç veri yolu, arka panel iletişim verilerini (bitişikteki güç kabloları, motor sürücüleri ve kontaktörlerden kaynaklanan elektromanyetik girişime duyarlı dijital sinyaller) taşır. 1794-CE3'ün koruması, G/Ç veri yolu verilerinin bozulmasından kaynaklanan parazitleri önleyerek FLEX G/Ç adaptörü ile bağlı tüm G/Ç modülleri arasında güvenilir iletişimi korur.

Esnek kablo:Esnek yapı, kablonun, aynı uygulamada sert kabloyu etkileyebilecek iletken yorgunluğu olmadan, makineye monteli dağıtılmış I/O kurulumlarındaki tipik kıvrımlar, köşeler ve dar alanlardan geçirilmesine olanak tanır. Esnek tasarım aynı zamanda kablo bağlantılarını zorlamadan FLEX I/O bileşenleri arasındaki küçük konum değişikliklerine de uyum sağlar.

3 metrelik uzunluk:3 fit (yaklaşık 0,91 m) uzunluk, aynı paneldeki FLEX I/O bileşenleri arasında, bitişik DIN rayı bölümlerinde veya kontrol cihazı ile I/O terminal taban grubu arasında pratik bir erişim sağlar; tipik FLEX I/O dağıtılmış I/O aralığı gereksinimlerinin çoğunu karşılar.

Uygulamalar

Makineye monte dağıtılmış G/Ç:FLEX I/O, I/O adaptörünün ve terminal taban gruplarının fiziksel ayırma gerektirdiği üretim makinelerine (paketleme ekipmanı, montaj makineleri, konveyör sistemleri ve proses ekipmanı) doğrudan monte edilir.

Panel kablolama esnekliği:FLEX I/O adaptörünün panelin bir kısmında ve terminal taban gruplarının diğer bir kısmında olduğu kontrol panelleri; 1794-CE3 bunları doğrudan mekanik bağlantı gerektirmeden bağlar.

FlexLogix kontrol cihazı entegrasyonu:Bir FlexLogix kontrol cihazını aynı kontrol sistemi içindeki uzak 1794 terminal taban gruplarına bağlama.

Üretim hattı dağıtılmış G/Ç:Her istasyonda 1794 FLEX I/O kullanan çok istasyonlu üretim hatları — 1794-CE3, istasyon adaptörü ile terminal tabanları arasında veri yolu uzantısı sağlar.

SSS

S1: FLEX I/O sisteminde maksimum 1794-CE3 kablo sayısı veya toplam uzatma uzunluğu nedir?

1794 FLEX I/O sistemi belgeleri, maksimum arka panel kablo uzunluklarını ve bir sistemdeki izin verilen veri yolu uzatma kablosu sayısını belirtir. Maksimum kablo uzunluğunun aşılması, 1794 veriyolundaki sinyal bütünlüğünü bozar ve potansiyel olarak iletişim hatalarına ve G/Ç modülü arıza durumlarına neden olur. Belirli maksimum kablo sayısı ve toplam veri yolu uzunluğu sınırları için 1794 FLEX I/O kurulum kılavuzuna bakın.

S2: 1794-CE3, tüm 1794 FLEX I/O adaptörleri ve terminal tabanlarıyla uyumlu mu?

1794-CE3, 1794 FLEX I/O arka panel veri yolu için tasarlanmıştır ve aynı veri yolu konnektör formatını kullanan standart 1794 adaptör serisi ve terminal tabanlarıyla uyumludur. Kurulumdaki belirli adaptörlerin ve terminal tabanlarının standart veri yolu konnektörünü kullandığını 1794 FLEX I/O sistem belgelerinden doğrulayın; bazı 1794 varyantları farklı konnektör konfigürasyonları kullanabilir.

S3: 1794-CE3 kullanılırken hangi muhafaza IP derecesi gereklidir?

1794-CE3 kablo düzeneğinin kendisi IP20'dir. 1794 FLEX I/O bileşenlerini ve bu kabloyu barındıran mahfaza veya kabin, kurulum ortamı için gereken IP korumasını sağlamalıdır; soğutucu, toz veya su spreyine maruz kalan endüstriyel üretim ortamlarındaki makineye monte uygulamalar için genellikle IP54 veya IP65. Kablo tek başına muhafazanın dışına doğrudan maruz kalmaya uygun değildir.

S4: 1794-CE3 aynı kablo tepsisindeki güç kablolarının yanında yönlendirilebilir mi?

1794-CE3 veri yolu uzatma kablosunun yüksek akım güç kabloları veya sürücü çıkış kablolarıyla birlikte yönlendirilmesi önerilmez; bu kablolardan kaynaklanan girişim, kablonun korumasına rağmen 1794 arka panel iletişim sinyallerini etkileyebilir. 1794-CE3'ü, standart panel kablo ayırma uygulamasıyla güç kablolarından ayırarak panelin sinyal kabloları bölümüne yönlendirin. Güç kablolarının yakınına yönlendirmekten kaçınılamazsa, mümkün olan maksimum mesafeyi koruyun ve güç kablolarını paralel döşemek yerine 90° açıyla çaprazlayın.

S5: 1794 FLEX I/O veri yolu genişletmesi için başka hangi kablo uzunlukları mevcuttur?

1794-CE veri yolu genişletme serisi farklı uzunluklarda kablolar içerir; 1794-CE3, 3 fitlik (yaklaşık 0,91 m) modeldir. Diğer standart uzunluklar arasında 1794-CE1 (1 ft) ve 1794-CE6 (6 ft) bulunur. Belirli panel düzeninde FLEX I/O bileşenleri arasındaki fiziksel mesafeye, önemli miktarda aşırı kablo uzunluğu olmadan yeterli erişim sağlayan kablo uzunluğunu seçin.
