A660-2005-T505 | FANUC Darbe Kodlayıcı Kodlayıcı Kablosu - Açılı Konnektör / Yüksek Esnek / Sürükleme Zinciri Derecelendirmeli / Alfa ve Beta Servo Motorlar

Açılı Konektör Kodlayıcı Kablosu — Aynı Sinyal, Farklı Çıkış Yönü

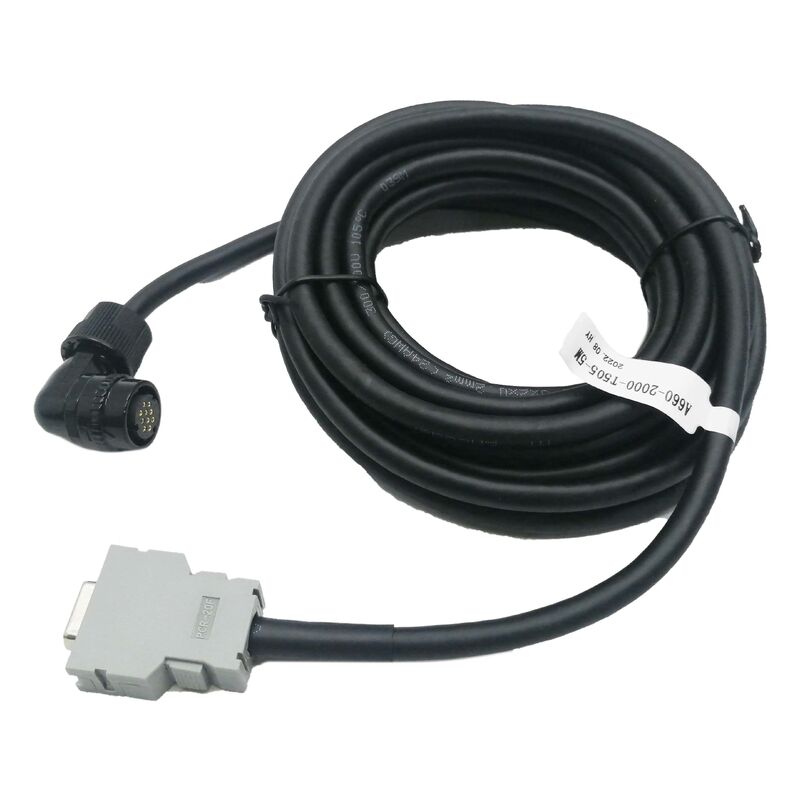

A660-2005-T505, FANUC'un darbe kodlayıcı enkoder kablosunun açılı (dirsek) versiyonudur; sinyal içeriği, esneklik değeri ve yağ direnci açısından işlevsel olarak düz konnektör A660-2005-T506 ile aynıdır, ancak motor ucu konnektör gövdesi kablo eksenine 90° açıyla yönlendirilmiştir. Düz T506 konnektörün kablo gövdesiyle aynı hizada çıktığı yerde, T505 açılı konnektör kablodan dik açıyla çıkar; kablo konnektör mahfazasından eksenel olarak değil yanal olarak ayrılır.

Bu konektör geometrisi farkı, T505 ve T506 arasındaki tek spesifikasyon farkıdır; her ikisi de aynı FANUC darbe kodlayıcı arayüzünü aynı FANUC SVM amplifikatörü CN2 kodlayıcı girişine bağlar.

Önemli Ürün Bilgileri

Düz T506 Yerine Açılı T505 Ne Zaman Seçilmeli?

Konektör yönü seçimi, motorun darbe kodlayıcı soketindeki kullanılabilir alana bağlıdır:

Kodlayıcı konektörünün arkasındaki boşluk:Düz T506 konnektörü, motorun enkoder soketinin hemen arkasında, konnektör gövdesi ve kablonun eksenel olarak uzanması için boş alan gerektirir. Birçok CNC takım tezgahı kurulumunda motorlar duvarlara, girintilere veya bu eksenel boşluğun bulunmadığı yönlere monte edilir.

Eksenel alan kısıtlı olduğunda açılı konnektör:T505'in 90° çıkışı, kablonun yana doğru çıkması anlamına gelir; konnektör, motorun arkasında boşluk olmadığında bile darbe kodlayıcı soketine tam olarak oturabilir ve kilitlenebilir. Kapalı motor montaj konumlarında T505, T506'nın kullanılamadığı yerlerde kablo kurulumunu mümkün kılar.

Kablo yönlendirme yönü:Açılı konnektör aynı zamanda doğal kablo yönlendirme yönünün motor şaftı eksenine dik olduğu durumlarda daha temiz kablo yönlendirmesine olanak tanır; T505, kablonun konnektöre yakın bir yerde ani bir bükülme yapmasına gerek kalmadan kablo çıkışını yönlendirme yönü ile hizalar.

Uygulamalar

CNC işleme merkezi servo eksenleri — sınırlı motor montajı:Motorlar girintilere, yapısal elemanların yakınına veya darbe kodlayıcı soketinin arkasında eksenel açıklık olmaması nedeniyle düz T506'nın monte edilemediği panel duvarlarına monte edilir.

FANUC Beta BM servo motorlar:FANUC Beta BM motor darbe kodlayıcı bağlantıları için servis kablosu olarak bakım belgelerinden onaylanmıştır — montaj kısıtlamalarının sıklıkla açılı konnektör gerektirdiği kompakt servo motorlar.

CNC torna merkezi mili ve besleme eksenleri:Motor kurulum geometrisinin 90° kablo çıkışı gerektirdiği CNC torna tezgahlarındaki FANUC servo motorları.

FANUC robot kolu eksen sürücüleri:FANUC robotlarındaki motor montaj konumunun düz konnektör erişimini kısıtladığı ortak tahrikli servo motorlar.

SSS

S1: A660-2005-T505 ile A660-2005-T506 arasındaki fark nedir?

T505'in motor ucunda açılı (90°, dirsek) bir konnektör bulunur; T506 düz bir konnektöre sahiptir. Diğer tüm özellikler (sinyal protokolü, esneklik derecesi, yağ direnci, sürükleme zinciri kapasitesi ve amplifikatör tarafı konektörü) aynıdır. Motor montaj konumu darbe kodlayıcı soketinin arkasında eksenel boşluğa izin vermediğinde T505'i seçin; düz çıkış tercih edildiğinde veya alan izin verdiğinde T506'yı seçin.

S2: FANUC Beta BM motoru nedir ve neden T505 kablosunu kullanıyor?

FANUC Beta BM motorları, FANUC'un Beta serisindeki kompakt servo motorlardır; genellikle düşük maliyetli CNC makinelerinde, CNC taşlama makinelerinde daha küçük servo eksenler için ve işleme merkezlerinde yardımcı eksen sürücüleri olarak kullanılır. Beta BM'nin kompakt form faktörü ve daha küçük takım tezgahı konfigürasyonlarının montaj kısıtlamaları, açılı T505 konnektörünü daha sık gerektirir. T505, FANUC'un Beta BM servo kablosu spesifikasyonlarında onaylanmıştır.

S3: A660-2005-T505'teki açılı konnektör 90° sabit mi yoksa ayarlanabilir mi?

T505 konektörünün sabit bir 90° açısı vardır; konnektör eşleşme yüzüne göre kablo çıkış yönü, konnektör mahfazası geometrisi tarafından sabitlenir ve üretimden sonra ayarlanamaz. T505'i kurmadan önce, konnektörün yakınında kabloyu zorlayacak keskin bir kablo kıvrımı oluşmasını önlemek için sabit 90° çıkış yönünün amaçlanan kablo yönlendirme yolu ile hizalandığından emin olun.

S4: A660-2005-T505, T506 ile aynı motorlar için kullanılabilir mi?

Evet — T505 ve T506, aynı elektrik arayüzüyle aynı motor tiplerine (puls coder arayüzlü FANUC Alpha i ve Beta serisi servo motorlar) hizmet eder. Motor uyumluluğu konnektör yönüne değil, kablonun elektriksel özelliklerine (darbe kodlayıcı serisi) göre belirlenir. Motor ve montaj konumu konnektör yönlerinden herhangi biriyle uyumluysa hem T505 hem de T506 geçerli seçimlerdir.
