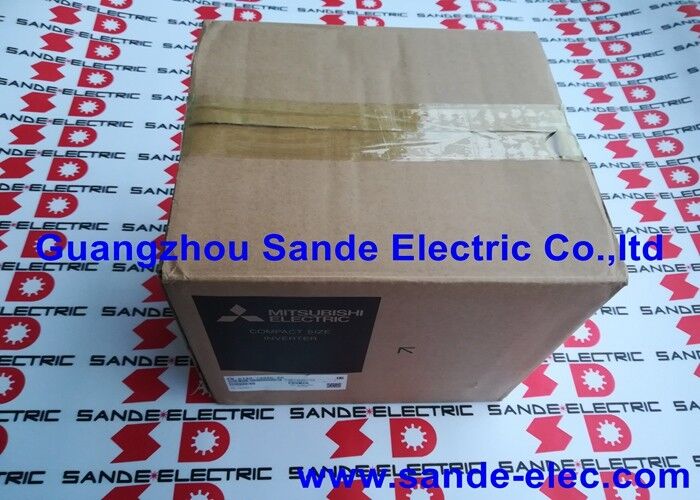

Mitsubishi Inverter FR-D740-120SC-EC FRD740120SCEC FR-D74O-12OSC-EC

FR-D740-120SC-EC | Mitsubishi Electric FR-D740 Değişken Frekanslı Sürücü — 5,5kW / 12A / 380–480V AC / RS485 / Güvenli Durdurma SIL 2 / IP20

FR-D740 — Mitsubishi'nin Standart Uygulamalara Yönelik Mikro Sürücüsü

FR-D740-120SC-EC, endüstriyel ve ticari uygulamalarda standart üç fazlı motor hızı kontrolü için tasarlanmış, popüler S500 ve E500 sürücü ailelerinin yerine geçen Mitsubishi Electric FR-D700 serisinin bir parçasıdır. FR-D700 serisi, Mitsubishi'nin "mikro sürücü" kategorisinde yer alır; standart değişken hız gereksinimlerinin çoğu için kompakt, uygun maliyetli sürücüler.

"-EC" son eki, Avrupa spesifikasyon varyantını (380–480V AC giriş aralığını ve Avrupa EMC ve güvenlik standartlarıyla uyumluluğu) tanımlar.

Temel Özellikler

Sensörsüz Vektör Kontrolü

FR-D740-120SC-EC, standart V/Hz (voltaj-frekans oranı) kontrolüne ek olarak, harici bir kodlayıcı gerektirmeden motorun akısını ve torkunu ölçülen akımdan tahmin eden sensörsüz vektör kontrolü uygular:

Geliştirilmiş düşük hız torku:Standart V/Hz sürücüler düşük hızlarda torku korumakta zorluk çeker. Sensörsüz vektör kontrolü, motor kayması ve akı koşullarını telafi ederek düşük hızlarda çok daha iyi tork sağlar; genellikle 3Hz veya daha düşük hızda %150 nominal tork.

Daha iyi hız düzenlemesi:Sensörsüz vektör, değişen yük altında komut verilen hızı korumak için çıkışı gerçek zamanlı olarak ayarlar; yük değişiklikleri altında sabit V/Hz'den daha doğrudur.

Tipik Uygulamalar

5,5kW'taki FR-D740-120SC-EC, orta düzey standart endüstriyel sürücü uygulamalarına hizmet eder:

Malzeme taşıma:Değişken yükler altında tutarlı bant hızının gerekli olduğu konveyör bantları, biriktirme makaralı konveyörleri ve ayırma sistemleri.

Takım tezgahları:İşleme merkezlerinde soğutma sıvısı pompası sürücüleri, hidrolik ünite pompa sürücüleri, talaş konveyörü sürücüleri ve takım değiştirici sürücüleri.

Bina hizmetleri:FR-D740'ın Modbus arayüzünün bina yönetim sistemi entegrasyonunu mümkün kıldığı ticari ve endüstriyel binalardaki HVAC fan ve pompa sürücüleri.

Kapılar ve kapılar:Güvenli Durdurma fonksiyonunun güvenlik dereceli makine korumasını desteklediği endüstriyel kapı ve kapı tahrik uygulamaları.

SSS

S1: FR-D740-120SC-EC harici bir EMC filtresi gerektiriyor mu?

"-EC" çeşidi dahili bir EMC filtresi içermez. Avrupa EMC emisyon standartlarıyla (EN 61800-3 Kategori C2 veya C1) uyumluluk için harici bir ayak izi EMC filtre modülü takılmalıdır. Geçerli Mitsubishi Electric belgeleri, FR-D740-120SC-EC için uyumlu harici filtre modellerini belirtir. Harici bir filtrenin gerekli olup olmadığına karar vermeden önce kurulumun EMC gereksinimlerini kontrol edin.

S2: FR-D740-120SC-EC RS485 arayüzü için Modbus kayıt haritası nedir?

FR-D740-120SC-EC, Mitsubishi Electric'in FR-D700 kullanım kılavuzundan erişilebilen standart FREQROL Modbus kayıt haritasını kullanır. Anahtar kayıtlar şunları içerir: frekans ayar noktası (40009), çalıştırma/durdurma komutu (40007), çıkış frekansı monitörü (40003), çıkış akımı monitörü (40004) ve alarm durumu (40006). Modbus düğüm adresini ve baud hızını sürücünün PrA01 ila PrA07 parametreleri aracılığıyla yapılandırın.

S3: FR-D740-120SC-EC'deki Güvenli Durdurma girişi nasıl bağlanır?

Güvenli Durdurma girişi (terminal S1 veya ünite revizyonuna bağlı olarak özel STO terminali) bir güvenlik rölesi çıkışına veya güvenlik PLC'sinin güvenli çıkışına bağlanır. Güvenlik devresi, Güvenli Durdurma girişinden 24VDC sinyalini kaldırdığında, FR-D740-120SC-EC, PWM çıkışını derhal durdurur; motor, rejeneratif frenleme olmadan dinlenmeye geçer. SIL 2 güvenli durdurmayı doğru şekilde uygulamak için Güvenli Durdurma girişini standart Acil durdurma rölesi yerine güvenlik devresi üzerinden bağlayın.

S4: FR-D740-120SC-EC'deki V/Hz modu ile sensörsüz vektör modu arasındaki fark nedir?

V/Hz (hertz başına volt) modu, çıkış voltajı ile frekans arasında sabit bir oran sağlar; basit ve kararlıdır, tork talebinin hıza göre arttığı fan ve pompa yükleri için uygundur. Sensörsüz vektör modu, ölçülen akımdan motor akısını ve torkunu tahmin eder, yük değişiminden bağımsız olarak komut verilen torku korumak için çıkış voltajını ve kaymayı ayarlar. Yük değişiklikleri altında daha iyi düşük hız torku ve hız regülasyonu gerektiren konveyör veya takım tezgahı uygulamaları için sensörsüz vektör kullanın.

S5: FR-D740-120SC-EC, RS485 iletişim arayüzü aktif olmadan kullanılabilir mi?

Evet. RS485 Modbus arayüzü SC modelinde standarttır ancak kullanılmasına gerek yoktur. RS485 iletişimi gerekmiyorsa sürücü, yerleşik dijital potansiyometreden, terminal şeridi analog/dijital girişlerinden veya operatör panelinden kontrol edilen bağımsız modda normal şekilde çalışır. İletişim portu kullanılmadan kalır. RS485 arayüzünün parametreleri varsayılan değerlerini korur ve bağımsız çalışmayı etkilemez.
