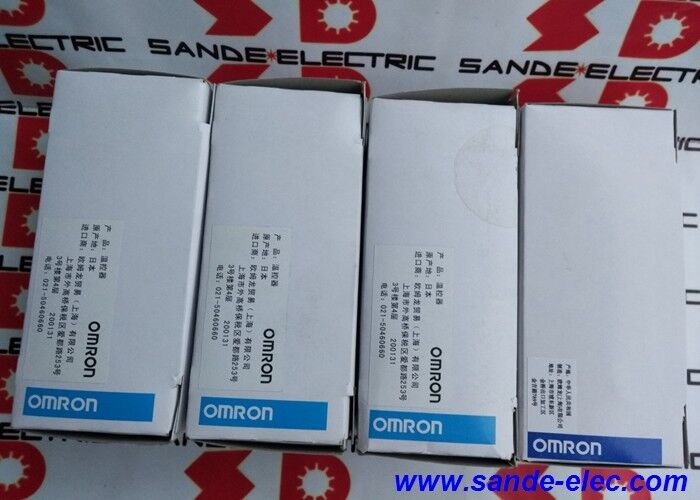

Yeni Omron E5CK-AA1-500 Dijital Sıcaklık Denetleyicisi E5CKAA1500

Omron E5CK-AA1-500 | E5CK Serisi 1/16 DIN Dijital Proses Kontrol Cihazı — 100–240VAC / Modüler / Sıcaklık ve Analog Giriş

E5CK-AA1-500 Nedir ve Ne Değildir

E5CK-AA1-500, Omron'un E5CK proses kontrol cihazının terminal kapaklı temel ünitesidir. Yedek siparişi verirken bu ayrım önemlidir: AA1-500, eksiksiz bir kontrol döngüsü değil, temel kontrol cihazı gövdesidir. Gerçek çıkış yapılandırması — röle, voltaj darbesi, akım, SSR sürücüsü — temel üniteye takılan çıkış ünitesi tarafından belirlenir. Çıkış ünitesi olmayan bir temel ünite işe yaramaz. Sipariş vermeden önce, makinede şu anda hangi çıkış ünitesinin takılı olduğunu belirleyin ve eğer değiştiriliyorsa temel ünite ile birlikte onu da temin edin.

E5CK ailesi, Omron'un kompakt gelişmiş kontrol cihazıdır — PLC tarzı sıralı mantık yerine özel sıcaklık ve proses kontrolü için konumlandırılmıştır. Modüler yapısı, aynı temel ünitenin farklı çıkış ünitelerini ve bir seçenek ünitesini kabul etmesini sağlar, böylece panel kesimini veya operatör arayüzünü değiştirmeden farklı kontrol döngüsü gereksinimlerine (ısıtma, soğutma, ısıtma ve soğutma, akım çıkışı) uyum sağlamasına olanak tanır.

Sıcaklık ve Analog Girişler

E5CK temel ünitesi, sıcaklık ölçümü için termokupl ve RTD girişlerini ve proses değişkeni ölçümü için analog girişleri (voltaj veya akım) kabul eder. Giriş türü, ön panel parametre ayarları aracılığıyla yapılandırılır. Bu kombinasyon, tek döngülü proses kontrolünün pratik aralığını kapsar: fırın sıcaklığı, ısıtıcı bölge kontrolü, fırın profil tutma, paketleme ısı sızdırmazlığı, şebeke döngüsü izleme.

E5CK ailesindeki AA1 giriş spesifikasyonu, temel ünitenin evrensel giriş (çoklu sensör tipleri seçilebilir) için yapılandırıldığını gösterir. 500 soneki, aynı ailedeki DC besleme varyantlarından farklı olarak 100–240VAC besleme varyantını tanımlar.

Anahtar Özellikler

SSS

S1: E5CK-AA1-500 nedir ve kod ne anlama geliyor?

E5CK-AA1-500, Omron'un E5CK 1/16 DIN proses kontrol cihazının terminal kapaklı modüler temel ünitesidir. AA1, evrensel giriş yapılandırmasını; 500 ise 100–240VAC besleme sınıfını tanımlar. Temel ünite tek başına eksiksiz bir kontrol çıkışına sahip değildir — çıkış, temel üniteye takılan çıkış ünitesi tarafından belirlenir.

S2: Sipariş vermeden önce çıkış ünitesinin neden belirlenmesi gerekiyor?

E5CK temel ünitesinde bir çıkış ünitesi yuvası bulunur. Çıkış türü — röle, voltaj darbesi (SSR için), akım veya diğerleri — o yuvaya takılan modül tarafından belirlenir. Takılı bir çıkış ünitesi olmayan AA1-500 temel ünitesi hiçbir şeyi kontrol edemez. Kontrol cihazını değiştirirken, makinede şu anda bulunan çıkış ünitesini doğrulayın ve eğer değiştiriliyorsa doğru modülü temel ünite ile birlikte sipariş edin.

S3: E5CK-AA1-500 hangi girişleri kabul edebilir?

Evrensel girişler: termokupl tipleri (K, J, T, E, L, U, N, R, S, B, W), platin RTD (Pt100, JPt100) ve analog girişler (0–5V, 1–5V, 0–10V, 0–20mA, 4–20mA). Giriş türü, herhangi bir donanım değişikliği olmadan kontrol cihazının parametre ayarları aracılığıyla seçilir.

S4: E5CK-AA1-500, hem ısıtma hem de soğutma çıkışı gerektiren bir proses uygulaması için uygun mudur?

Tek çıkış ünitesi bir kontrol çıkış kanalı (ısıtma veya soğutma) sağlar. Isıtma/soğutma kontrolü için, seçenek ünitesi yuvası ikincil bir çıkış ünitesi ile kullanılabilir, bu da E5CK'nın bir proses döngüsünün her iki yönünü de yönetmesine olanak tanır. Sipariş vermeden önce uygulama için gereken belirli çıkış ve seçenek ünitesi yapılandırmasını doğrulayın.

S5: E5CK-AA1-500'ü yedek olarak sipariş etmeden önce ne kontrol edilmelidir?

Doğrulayın: takılı kontrol cihazındaki mevcut model kodu (temel varyantı ve besleme sınıfını doğrulamak için), şu anda takılı olan çıkış ünitesi ve kablo bağlantıları, eğer takılıysa seçenek ünitesi, panel kesiminin 1/16 DIN olduğunu ve beslemenin 100–240VAC olduğunu. Çıkış ünitesi yapılandırmasını eşleştirmek en kritik adımdır — temel ünite kodu tek başına eksiksiz kontrol döngüsünü tanımlamaz.
