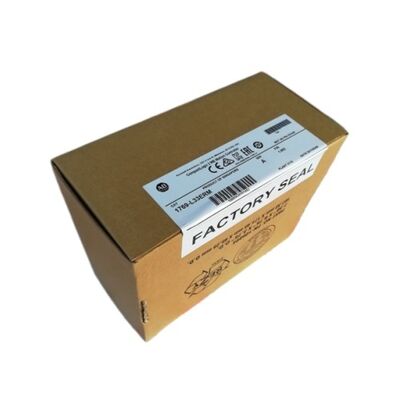

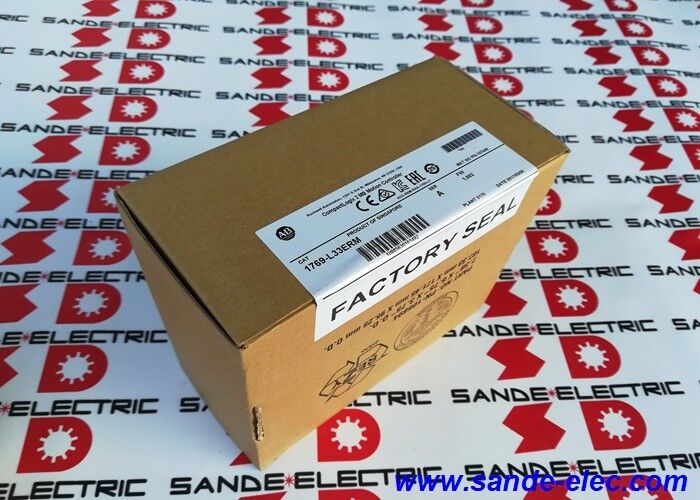

Allen Bradley 1769-L33ERM CompactLogix 5370 Ethernet denetleyici

1769-L33ERM. CompactLogix 5370 L3 2MB / 8 Eksenli CIP Hareket + Kinematik / Çift EtherNet / IP / DLR / 32 Düğme / 16 Yerel I / O

L33ERM'nin L30ERM'den nasıl üstün olduğu ve neden önemli olduğu

CompactLogix 5370 L3 serisi birkaç modeli kapsıyor ve 1769-L33ERM, bu ürün setinin başka bir yerinde açıklanan 1769-L30ERM'den sonraki seviyeyi işgal ediyor.İki model arasındaki kapasite farkı artan değil ̇ neredeyse her fonksiyonel spesifikasyonun iki katını temsil ediyor:

L30ERM kapasitesinin sınırında tasarlanan makineler için ̇ 4 servo ekseninden fazla, 16'dan fazla ağ cihazına ihtiyaç duyanlar,veya 1MB'dan daha fazla program ve veri belleği sağlar. L33ERM başlangıçtan beri doğru bir özelliktir, daha sonra yükseltme değil.

Kinematik yeteneği olan 8 eksenli CIP Motion, hangi makine mimarilerinin mümkün olduğunu tanımlar.Her biri 3 eksen ve iki özel araç eksenine sahip çift robot seçme ve yerleştirme hücreleri, veya senkronize cam profillerinde çalışan çoklu servo tahrikli şekillendirme ve kesme istasyonlarına sahip ambalaj makineleri.CIP Motion, makine I/O ve HMI ile aynı EtherNet/IP ağı üzerinden çalışır., özel kablo altyapısı yok.

Ana Özellikler

Çifte EtherNet/IP ve DLR

Her iki RJ45 portu da, Cihaz Seviye Halkası (DLR) ağ topolojisini sağlayan entegre iki portlu bir anahtar oluşturur. A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.

32 düğümlü EtherNet/IP kapasitesi, tam dolu bir üretim makinesi için yer sağlar: 8 Kinetix servo sürücüsü (bir eksende bir), 4 ET 200SP uzak I/O istasyonu, 2 görüntü sistemi, 1 robot denetleyici,1 ağırlık, 1 barkod tarayıcısı ve 1 HMI paneli hepsi denetleyicinin düğüm bütçesi içinde.

Uygulama Senaryoları

Çoklu robot koordinasyonu ile otomatik montaj:İki 4 eksenli SCARA robotu bir CompactLogix projesinde. Her robotun 4 kinematik eksenleri koordineli bir grup olarak çalışır. L33ERM her iki grubu da ele alır..

6 servostasyonlu ambalaj makinesi:Film çözme, kayıt kontrolü, şekillendirme, kesme, çıkartma ve atık işleme her biri bir servokontrollü istasyon.Gelecekteki kapasite artışı için 2 ekseni kaldı..

Dağıtılmış I/O ile malzeme işleme:32 EtherNet / IP düğümü, 40 metrelik bir üretim hattı, konveyör sürücüleri ve barkod tarayıcıları üzerinden uzaktan I / O istasyonlarına hizmet vermektedir.

Sık Sorulan Sorular

S1: L33ERM ve L30ERM arasındaki temel pratik fark nedir?

L33ERM, 2MB bellek (1MB karşısında), 8 CIP Motion eksen (vs 4), 32 EtherNet / IP düğümü (vs 16) ve 16 yerel I / O yuvası (vs 8) sağlar. Her ikisi de kinematik hareket gruplarını ve DLR topolojisini destekler.4 eksen ve 16 düğüm yeterli olduğunda L30ERM seçin; makine mimarisi daha fazla eksen, daha fazla ağ cihazı veya daha fazla program belleği gerektirdiğinde L33ERM'yi seçin.

S2: 1769-L33ERM'yi programlamak için hangi yazılım kullanılır?

Studio 5000 Logix Designer, CompactLogix ailesi için standart geliştirme ortamıdır.ve sürücü komisyonlama hepsi aynı Studio 5000 projesi içinde ele alınırBağlantı doğrudan programlama terminal erişimi için EtherNet / IP portu veya USB portu üzerinden yapılır.

S3: Bir L33ERM'e kaç Kinetix servo sürücüsü bağlanabilir?

8'e kadar Kinetix servo sürücüsü, CIP Motion eksenleri olarak yapılandırılabilir. EtherNet / IP arayüzlerine sahip Kinetix 300, 350, 5100, 5300, 5500 ve 5700 serisi sürücüleri uyumludur.Her sürücü, denetleyicinin 32 düğümlü bütçesinden bir EtherNet / IP bağlantısı tüketir.

S4: L33ERM şu anda üretiliyor mu?

Evet, Active Mature durumu ürünün aktif olarak kullanılabilir ve desteklendiğini gösterir.Değiştirilmesi gereken mevcut L33ERM tesisleri için, aynı model sürekliliği, mevcut projeyi yeniden tasarlamadan korumak için en güvenilir yoldur.

S5: 1769-L33ERM nereden geliyor?

Yeni üniteler için yetkili dağıtım ağı ve CompactLogix yedek pazarı aracılığıyla endüstriyel otomasyon yedek parça satıcıları ve test edilmiş fazlalık tedarikçileri ‡ yedek üniteler için.1769-L33ERM katalog numarasını doğrulayın (özellikle -L33), -L30 veya -L32 değil) doğru eksen sayısını ve bellek sınıfını sağlamak için sipariş vermeden önce.
