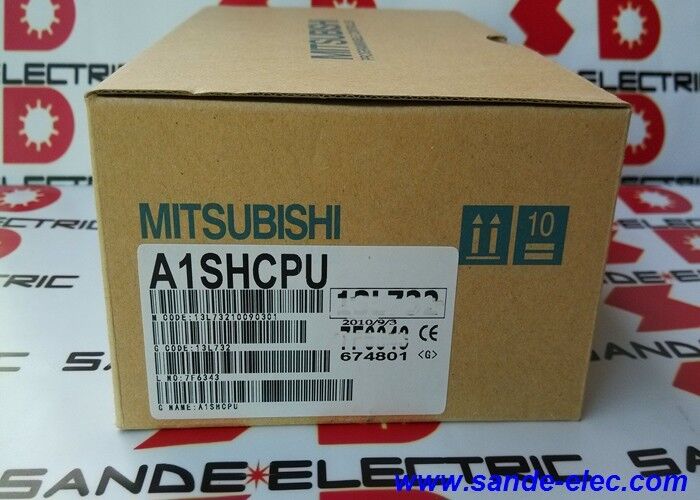

Mitsubishi A1SHCPU CPU İşlemci Birimi A1SH CPU

Mitsubishi A1SHCPU | MELSEC-A AnS Serisi PLC CPU Ünitesi — 8K Adım / 256 G/Ç / 0.33 µs

Parça Numarası: A1SHCPU

Üretici: Mitsubishi Electric (Japonya)

Ürün Tipi: PLC CPU Ünitesi — Modüler Raf Tabanlı Ürün Ailesi: MELSEC-A AnS Serisi Program Kapasitesi: 8K adım G/Ç Noktaları: 256 Cihaz G/Ç Noktaları: 2.048 LD İşlem Hızı: 0.33 µs Bellek: Dahili RAM + bellek kaseti yuvası (E2PROM / EP-ROM kasetleri desteklenir)

AnS Kontrol Kabinindeki A1SHCPU

A1SHCPU, Mitsubishi'nin MELSEC-A AnS ailesindeki daha yüksek performanslı CPU ünitesidir — 1990'lar ve 2000'ler boyunca makine otomasyonu, enerji panoları ve üretim ekipmanlarında yaygın olarak kullanılan rafa monte kontrol üniteleri. LD komutu başına 0.33 µs ile işlem hızı açısından standart A1SCPU'nun üzerindedir, bu da onu program tarama süresinin önemli olduğu AnS uygulamaları için doğru seçim haline getirir.

Bu, bağımsız bir entegre kontrol ünitesi değil, özel bir CPU modülüdür. Bu, ayrı G/Ç modülleri, özel kartlar ve iletişim modülleriyle birlikte modüler bir MELSEC-A rafında bulunduğu anlamına gelir. CPU yürütmeyi yönetir; raf mimarisi G/Ç dağıtımını yönetir. Mevcut bir MELSEC-A kabinini bakımını yapan herkes için bu ayrım önemlidir — A1SHCPU, CPU yuvasını değiştirir ve rafın geri kalanı dokunulmadan kalır.

8K adım program kapasitesi, sipariş vermeden önce doğrulamanız gereken ilk şeylerden biridir. CPU'nun ne kadar merdiven mantığı tutabileceğini belirler. Orijinal makine programı 8K adıma sığıyorsa (orijinal CPU da bir A1SHCPU ise neredeyse kesinlikle öyledir), birebir değişim modifikasyon olmadan çalışır. 2.048 cihaz noktası, programın kullanabileceği dahili veri kayıtlarını, bit cihazlarını ve zamanlayıcı/sayıcı öğelerini ifade eder — bazı diğer AnS modellerinden daha büyük bir sayı, A1SHCPU'ya karmaşık veri işleme gerektiren programlar için biraz daha fazla alan sağlar.

Bellek kaseti desteği, bakım planlaması açısından dikkate değerdir. Bir E2PROM kaseti, programın pil arızası durumunda veri kaybı olmadan hayatta kalmasını sağlayan kalıcı olmayan program depolaması görevi görür. Kurulumda zaten bir kaset kullanılıyorsa, değiştirilen A1SHCPU bunu doğrudan destekler.

Anahtar Özellikler

SSS

S1: A1SHCPU ve A1SCPU arasındaki fark nedir?

A1SHCPU, komutları daha hızlı işler — standart A1SCPU için LD komutu başına 0.33 µs'ye karşılık 0.48 µs. Her ikisi de aynı 256 G/Ç nokta ölçeğini ve AnS raf uyumluluğunu paylaşır, ancak A1SHCPU daha yüksek performanslı varyanttır. Orijinal ünite A1SHCPU ise, A1SHCPU ile değiştirin — daha yavaş olan A1SCPU'yu değiştirmek, zaman açısından hassas makine dizilerini etkileyebilecek program tarama süresini değiştirir.

S2: A1SHCPU, orijinal makine programını değişiklik yapmadan çalıştırabilir mi?

Evet, program 8K adıma sığıyorsa ve yalnızca AnS CPU ailesi tarafından desteklenen cihaz türlerini kullanıyorsa. Orijinal CPU'nun da A1SHCPU olduğu çoğu eski kurulumda, birebir değişim herhangi bir programlama değişikliği olmadan çalışmayı geri yükler. Değiştirmeden önce kurulu CPU'dan programı yedekleyin.

S3: A1SHCPU'nun bellek kasetine ihtiyacı var mı, yoksa onsuz çalışır mı?

Dahili RAM, programı ve parametreleri kaset olmadan tutar. Bir kaset, CPU pili arızalanırsa veya nakliye sırasında kullanışlı olan kalıcı olmayan bir yedekleme ekler. Kurulumun bir kaset kullanıp kullanmadığı, orijinal makinenin nasıl kurulduğuna bağlıdır. Eski CPU'yu çıkarmadan önce kontrol edin.

S4: A1SHCPU'yu hangi programlama yazılımı destekler?

GX Developer, MELSEC-A serisi CPU'lar için standart Mitsubishi programlama aracıdır. Eski kurulumlar ayrıca SW5D5-GPPW veya benzeri eski araçlar kullanılarak da kurulmuş olabilir. Program formatı standart MELSEC-A merdivenidir ve AnS ailesi boyunca aynı cihaz adreslerini kullanır.

S5: Sipariş vermeden önce ne teyit edilmelidir?

Ünitenin etiketinden kurulu CPU parça numarasını onaylayın, programın 8K adıma sığdığını doğrulayın, bir bellek kasetinin kullanılıp kullanılmadığını kontrol edin ve rafın AnS serisi bir ana ünite olduğunu onaylayın. A1SHCPU, farklı yuva genişliği kullanan eski A serisi raflara uymayacaktır.
