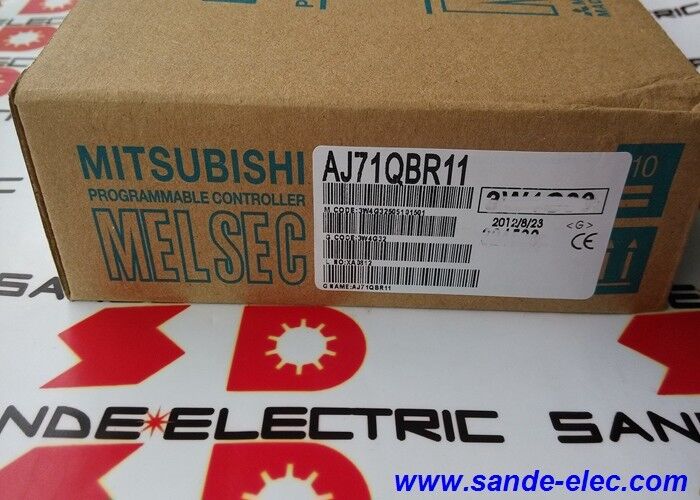

Yeni Mitsubishi PLC Modülü AJ71QBR11 veya A J71QBR11

Mitsubishi AJ71QBR11 MELSECNET/10 Koaksiyel Otobüs Ağı Modülü 10 Mbps Token Otobüs

Parça numarası:AJ71QBR11

Üreticisi:Mitsubishi Electric (Japonya)

Ürün Türü:Koaksiyel otobüs ağı modülü

Ağ:MELSECNET/10

Devamı:Tek koaksiyel otobüs, token otobüs yöntemi

Hız:10 Mbps

Koaksiyel MELSECNET Ağı'nın çalışmasını sürdürmek

AJ71QBR11, Mitsubishi'nin MELSECNET/10 ağ modülü ailesinin koaksiyel otobüs varyantıdır.1990'larda ve 2000'lerin başında MELSEC-QnA PLC'lerini bağlayan 10 Mbps token otobüs ağları için tasarlanmıştır., üretim hatları ve kabloların lif veya bükülmüş çift yerine koaksiyel kablo etrafında inşa edildiği uzaktan I / O mimarileri.

MELSECNET/10 bir token otobüs topolojisi üzerinde çalışır: ağ istasyonlar arasında mantıksal bir jeton geçirir ve sadece token tutan istasyon herhangi bir zamanda iletilir.öngörülebilir davranış important for control applications where each station needs a defined update rate (her istasyonun tanımlanmış bir güncelleme hızına ihtiyacı olan kontrol uygulamaları için önemli)Koaksiyel kablo üzerinden 10 Mbps'de, ağ hem PLC'den PLC'ye döngüsel veri alışverişini hem de aynı donanımla uzaktan I / O'yu işliyor.

AJ71QBR11, özellikle 3C-2V veya 5C-2V koaksiyel kablo kullanır.ve otobüsün her iki ucunda bitiş tüm ağ güvenilir çalışmak için doğru olması gerekirKablo türlerini karıştırmak veya sonlamayı yanlış bırakmak, yaşlanan tesislerde MELSECNET/10 iletişim hatalarının en yaygın iki nedenidir.

Bu modül, Mitsubishi'nin geçiş belgeleri içinde eski MELSEC-A/QnA donanımından göç yolunun bir parçası olarak görülüyor.Birçok site bu ağları donanım durdurulduktan uzun süre sonra çalıştırıyorBu noktada AJ71QBR11 çok fazla bir bakım ürünüdür.Daha uzun vadeli modernizasyon planları geliştirilene kadar mevcut bir koaksiyel ağın çalışmasını sağlamak için yedek pazarından alınır.

Ana Özellikler

Sık Sorulan Sorular

S1: AJ71QBR11 ve fiber optik MELSECNET/10 modülleri arasındaki fark nedir?

AJ71QBR11, 3C-2V veya 5C-2V koaksiyel kablo kullanan koaksiyel otobüs türüdür.Ama fiziksel katman tamamen farklı.İki tür aynı ağ segmentinde karıştırılamaz. Kurulu ağ koaksiyel kablo kullanırsa, yedek aynı zamanda koaksiyel tip olmalıdır.

S2: MELSECNET/10 ağı aralıklı iletişim hataları gösteriyor. AJ71QBR11 nedeni olabilir mi?

MELSECNET/10 koaksiyel bağlantı ve kablo durumuna duyarlıdır.kablo bağlantılarını korozyon veya gevşek temaslar için kontrol edin, ve gövdesinde herhangi bir minalanmış parça veya hasarlı kablo bölümünün bulunmadığını doğrulayın. Yaşlı koaksiyel tesisatlarda ağ düzeyinde hatalar, modül arızasından daha sık fiziksel katman sorunlarıdır.

S3: AJ71QBR11 MELSEC-Q serisi PLC'leri ile kullanılabilir mi?

AJ71QBR11, MELSEC-QnA ve uyumlu MELSEC-A sistemleri için tasarlanmıştır.MELSECNET/10 aynı ağ ailesi iken, modül form faktörleri ve arka plan arayüzleri, QnA ve Q serisi donanımları arasında farklılık gösterir.

S4: AJ71QBR11'i değiştirmeden önce ağ yapılandırması hakkında ne doğrulanmalıdır?

İstasyon numarasını (kontrol istasyonu veya normal istasyon), ağ numarasını ve kurulu modülde şu anda programlanmış döngüsel yenileme ayarlarını doğrulayın.Bu parametrelerin yedek modülde çoğaltılması veya belgelerden yapılandırılması gerekir.Yanlış istasyon kuruluşu, değişim sonrası iletişim arızasının yaygın bir nedenidir.

S5: AJ71QBR11 üretimi durdurulduğundan beri nereden geliyor?

Endüstriyel otomasyon sonrası piyasası aracılığıyla, eski MELSEC uzman satıcıları ve Mitsubishi PLC onarım şirketleri, MELSECNET/10 modülleri için borsa stoklarına sahiptir.Koaksiyel otobüs tipinin (BR11) mevcut olduğunu onaylama isteği, çünkü bazen tedarikçi listelerinde fiber optik varyantlarla karıştırılır.
